RGAM - контроллер АВР от LOVATO Electric

LOVATO Electric — один из ведущих итальянских производителей электротехнического оборудования и электроизмерительных приборов — вот уже на протяжении 85 лет растет, развивается и укрепляет свои позиции на рынке электромеханических и электронных компонентов для электрооборудования. Автоматические выключатели защиты двигателей, контакторы и тепловые реле, кнопки, концевые выключатели, устройства плавного пуска, реле времени, цифровые мультиметры, различные анализаторы параметров электрической сети, регуляторы коэффициента мощности и другие устройства управления и сигнализации — вот далеко не полный перечень продукции, разработанной и выпускаемой компанией.

В 1992 г. компания одной из первых в Италии получила сертификат ISO 9001, а сегодня совместно с 11 зарубежными компаниями и 59 официальными дистрибьюторами LOVATO Electric обеспечивает поставки более чем 10000 наименований электротехнической продукции в 88 стран мира.

В 1996 г. компания LOVATO Electric представила на рынке Украины новинку — контроллеры автоматического ввода резервного питания (АВР) типа RGAM. Это устройства, обеспечивающие измерение среднеквадратического значения напряжения электрической сети, а также точное и своевременное автоматическое включение резервной генераторной установки при отключении питающей сети или при отказе основного генератора.

В 2007 году вышла новая версия приборов:

RGAM10 — контроллер генераторной установки с функцией AMF (автоматическое срабатывание при нарушении энергоснабжения). Особенностью данного простого в эксплуатации устройства является наличие четкого и понятного пользователю интерфейса передней панели, который позволяет эксплуатировать устройство пользователям, не имеющим большого опыта обращения с подобными системами.

Схема подключения контроллера RGAM10 показана на рис. 1.

Основные цепи подключения:

• измерительный вход для 3-фазных сетей (L1-L2/N-L3);
• измерительный вход для 1-фазных генераторных установок (L1-L2/N);
• универсальное устройство электропитания 12—24 B,DC;
• буквенно-цифровой четырехзначный LED-дисплей;
• LED-дисплей для отображения статуса и измерений;
• внешний интерфейс RS232;
• 4 программируемых цифровых входа;
• 5 программируемых релейных выходов.

Управление четырьмя режимами работы контроллера — «Выключено»,

«Ручной режим», «Автомат» и «Тест» — осуществляется с помощью 6-кнопоч-ной мембранной клавиатуры.

На цифровой LED-дисплей контроллера выводятся следующие параметры:

• напряжение основной питающей сети;
• напряжение батареи;
• напряжение и частота на выходе резервного генератора;
• время работы генератора.

Основные технические характеристики контроллера RGAM10 приведены в табл. 1.

Вспомогательное питание
Номин. напряжение батареи	12 и 24 В, DC
Макс. потребление тока	230 мА при 12 В, DC и 120 мА при 24 В, DC
Макс. потребляемая мощность	2,8 Вт
Рабочий диапазон напряжения питания	От 9 до 36 В, DC
Миним. напряжение при запуске	6,7 В, DC
Резервный ток	110 мА при 12 В, DC и 60 мА при 24 В, DC
Стойкость к микропрерываниям	200 мс
Цифровые входы
Тип входа	Отрицательный
Токовый вход	<10 мА
Нижний сигнал входа	<1,5 е (стандартный — 2,9 В)
Верхний сигнал входа	>5,3 В (стандартный — 4,3 В)
Задержка входного сигнала	>50 мс
Вход напряжения сети
Макс. номинальное напряжение Ue	415 В, AC, L-L (240 В, AC, L-N)
Диапазон измерений	От 50 до 500 В, L-L (290 B, AC, L-N)
Диапазон частоты	От 45 до 65 Гц
Метод измерения	True RMS
Сопротивление измерительного входа	>3,3 МОм
Тип подключения	L1-L2-L3 либо L1-N
Вход напряжения генератора
Макс. напряжение генератора Ue	415 В, AC, L-L (240 В,АС, L-N)
Диапазон измерений	От 50 до 500 В, L-L (290 В, AC, L-N)
Диапазон частоты	От 45 до 65 Гц
Метод измерения	True RMS
Импеданс измерительного входа	>3,ЗМ0м
Тип подключения	L1-L2 или L1-N
Общие характеристики
Точность измерения напряжения	±0,25 % f.s. (±1 знак)
Рабочая температура	От минус 20 до+60 °С
Относительная влажность	Не более 90 %
Максимальная степень загрязненности	3
Подключения
Тип терминала	Разъемный/съемный
Сечение проводников	От 0,2 до 2,5 мм2 (24...12 AWG)
Сечение проводника	От 0,75 до 2,5 мм2 (18...12 AWG)
Корпус
Версия	Flush mount (утопленный монтаж)
Материал	Самогасящийся черный полифениленоксид UL94 V-0
Степень защиты	IP54 на передней части
Вес	470 г

Настройку контроллера RGAM10 можно выполнять с помощью ПК, подключенного к порту RS232. Используя специальное программное обеспечение, можно переносить ранее установленные параметры с контроллера на ПК и наоборот. Перенос параметров с ПК на контроллер может быть и частичным (т. е. перенос отдельных параметров меню).

RGAM20 — контроллер генераторной установки, имеющий, в сравнении: RGAM10, значительно расширенный диапазон функциональных возможностей. В частности, контроллер RGAM20 имеет 8-кнопочную мембранную клавиатуру, 6 программируемых цифровых входов, 6 программируемых релейных выходов и ряд других дополнительных возможностей.

Данные режима могут быть переданы непосредственно на персональную ЭВМ или через GSM-модем на любой удаленный компьютер или мобильный телефон (в виде SMS) или по электронной почте. Программный пакет RGAM У. Ч превратит компьютер в рабочее место диспетчера (на экран монитора вводятся результаты измерений или графики, а данные сохраняются в памяти компьютера и могут быть использованы для дальнейшей обработки).

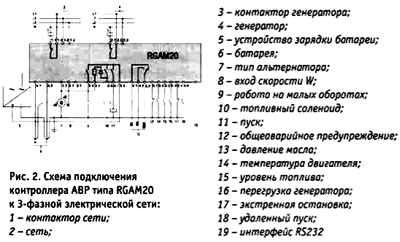

Схема подключения контроллера RGАМ20 показана на рис. 2.

На украинском рынке продукцию LOVATO Electric представляет СВ АЛЬТЕРА — украинское предприятие, созданное в 1998 году и занимающее сегодня ведущую позицию на украинском рынке промышленного электрооборудования. Дочерние предприятия СВ АЛЬТЕРА работают в Харькове, Днепропетровске, Донецке, Запорожье, Львове, Луганске, Виннице, Сумах, Кременчуге, Ровно и Николаеве. СВ АЛЬТЕРА предлагает своим клиентам исключительно высокий уровень технической поддержки. Консультации специалистов компании помогут вам решить технические проблемы, связанные с выбором оборудования. К вашим услугам — бесплатные каталоги продукции, техническая и конструкторская документация, демонстрационные версии программ.
