Модульні перемикачі АВР серії ATyS M

Продовжуючи розвиток серії моторизованих перемикачів навантаження ATyS (пристрій для автоматичного вводу резерву), які отримали схвальні відгуки користувачів, французька компанія Socomec запропонувала нові модульні перемикачі автоматичного включення резервного живлення та обладнання (АВР) ATyS M з електромагнітним керуванням на номінальний струм від 63 до 160 А.

Лінійку ATyS M представляють три моделі, починаючи від дистанційно керованого перекидного рубильника ATyS M 3s та закінчуючи повністю автоматизованими перемикачами АВР ATyS M 6s та 6e, порівняння основних характеристик яких наведено в табл. 1.

Конструктивно дані пристрої аналогічні перемикачам ATyS та складаються з силового комутаційного блока (два електрично та механічно з’єднаних силових рубильника) та блока керування. Всі головні функціональні можливості ATyS внесені у серію ATyS М. Для зменшення вартості пристроїв в блоці керування ATyS M на відміну від серії ATyS використовується соленоїд замість мотор-приводу. Модульна конструкція дозволяє монтаж  перемикачів як на задню стінку електротехнічної шафи, так і на  din-рейку (рис. 1).

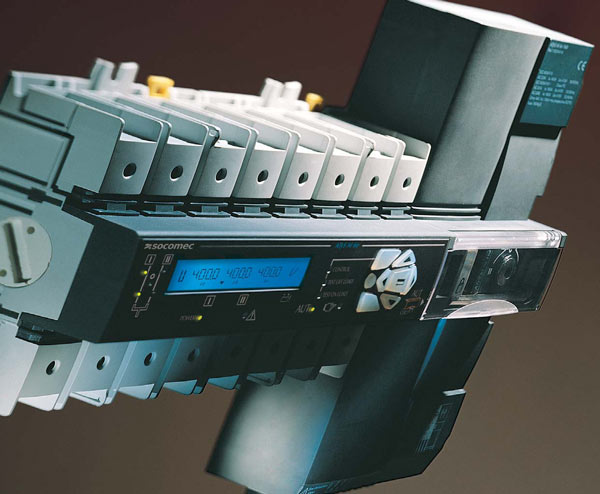

Рис. 1. Модульний перемикач АВР ATyS M монтується
на DIN рейку або задню стінку електротехнічної шафи


ATyS М 3s

Базова модель ATyS М 3s фактично являє собою перекидний рубильник з можливістю перемикання між положеннями 1 та 2 (положення 0 в даному випадку є проміжним).  Використовуючи незалежне джерело живлення, можна забезпечити керування перемикачем в усіх трьох положеннях. Пристрої  дистанційно керуються від зовнішньої логічної схеми керування  або програмувального логічного контролера (зазвичай для  цього використовують реле керування ATyS С30, що забезпечує  контроль низки параметрів електричної мережі та керування силовим блоком ATyS М залежно від заданих параметрів).


ATyS М 6s

Економ-версія ATyS М 6s є повністю автоматизованим пристроєм, що забезпечує автоматичне перемикання навантаження з розривом до вмикання та надає можливість залежно від заданих параметрів автоматично здійснювати перемикання з основного джерела на резервне, а у випадку, коли як резервне джерело використовується дизель-генератор, подавати сигнал на його запуск. Для унеможливлення випадків хибних спрацювань передбачено декілька таймерів затримки процесу комутації з метою контролю стабільності параметрів мережі (наприклад, затримка в положенні 0 для попередження зростання напруги при переключенні на резервну лінію, таймер відключення системи охолодження дизель-генераторної установки після перемикання на основну лінію та ін.). Перемикач має три фіксовані положення з можливими варіантами виконання 1-0-2 або 1-1+2-2.

За допомогою потенціометрів та перемикачів, розташованих на передній панелі ATyS М 6s, можна встановити необхідну для даної мережі номінальну напругу та частоту, контролювати допустимі межі підвищення/зниження напруги та частоти відносно номінального значення, встановити необхідні таймери затримки процесу комутації. Візуалізація стану готовності джерел живлення, автоматичного/ручного режиму керування та ін. здійснюється світлодіодними індикаторами, також розміщеними на передній панелі. В пристрої передбачено релейні виходи для керування запуском/зупинкою дизель-генераторної установки та для аварійної сигналізації.


ATyS М 6е

ATyS М 6е розширює функціональні можливості моделі 6s, додатково забезпечуючи пристрій функціями моніторингу напруги і частоти живлення в основній та резервній мережах, контролем чергування фаз та несиметрії трифазної системи напруг, доступом до режимів програмування та тестування.

Вищезазначені параметри мережі, а також інформація про положення перемикача, готовність джерела, встановлені таймери та лічильник кількості циклів комутації відображаються на компактному рідкокристалічному дисплеї, розташованому безпосередньо на передній панелі приладу. Для настроювання режиму роботи використовується допоміжна клавіатура, яка теж розміщена на передній панелі.

Для контролю робочого стану АВР в ATyS М 6e передбачено низку тестових режимів, що моделюють різні ситуації, наприклад, про вимкнення основної мережі та переключення на резервну мережу; ввімкнення та зупинку дизель-генератора та перевірку працездатності перемикача в різних робочих положеннях. В ATyS М 6e наявна функція автоматичного перемикання в положення 0 після втрати джерела живлення (пристрій накопичення енергії забезпечує комутацію навіть за відсутності напруги на входах живлення).

В цілому повністю автоматизована версія ATyS M 6e надає широкі можливості керування. Наприклад, можна запрограмувати стабільність положення навантаження або від’єднання навантаження після переривання електропостачання. Ця функція забезпечує від’єднання дизель-генератора після зупинки і усуває потребу в ручному від’єднанні навантаження за допомогою перемикача у разі повторного запуску дизель-генератора.

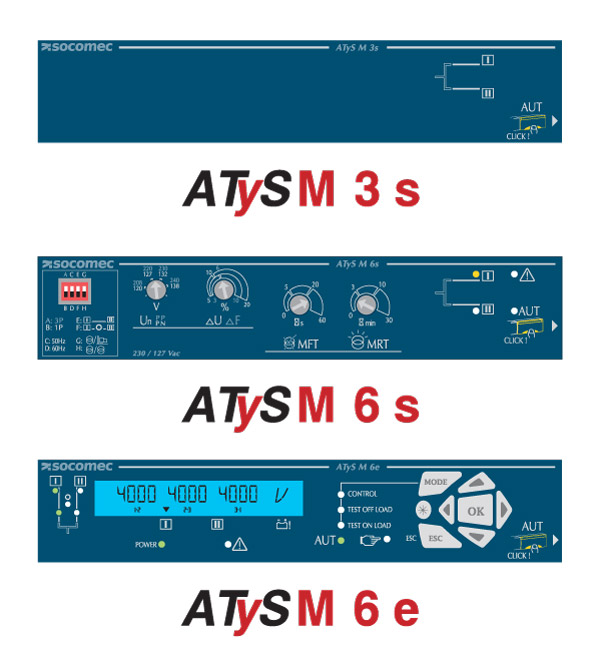

Рис. 2. Серія ATyS M складається з базової моделі ATyS M 3s,
економ версії ATyS M 6s та розширеної ATyS M 6e


Табл. 1
Застосування та характеристики ATyS М 3s
63 – 160 A
ATyS М 6s
63 – 160 A
ATyS М 6e
63 – 160 A
Переключення з основної на резервну лінію із зовнішнім автоматичним керуванням +
Переключення з основної на резервну лінію із внутрішнім автоматичним керуванням
(самостійний пристрій АВР)
+ +
Перемикач навантаження +
Допоміжне живлення
Версія з 2 АС джерелами живлення +
Керування
Допоміжними контактами в положеннях 1, 0, 2 +
Автоматично в положеннях 1, 0, 2 + +
Селекторний перемикач ручного/автоматичного режиму керування + + +
Моніторинг
Трифазна система напруг 3U в основній мережі + +
Трифазна система напруг 3U в резервній мережі + +
Конфігурація
Тип сигналу керування: постійний або імпульсний +
Перевищення або зниження відносно номінального значення, гістерезис перевищення або зниження в діапазоні значень + +
Керування часом затримки + +
Зміна пріоритету мережі + +
Індикація на панелі приладу
Статус джерела живлення, положення контактів, команди, несправність, блокування + +
Контрольована напруга U +
Контрольована частота F +
Контроль/керування
В положеннях 1 і 2 сигнальний контакт допоміжний аксесуар допоміжний аксесуар допоміжний аксесуар
В положенні 0 сигнальний контакт допоміжний аксесуар допоміжний аксесуар допоміжний аксесуар
Сигнал про положення блокування і положення перемикача ручного/автоматичного режиму керування +
Релейний вихід для запуску дизель-генератора + +
Релейний вихід для аварійної сигналізації + +
Дистанційний інтерфейс
ATyS D10 для візуалізації +
ATyS D20 для візуалізації і керування +

Допоміжні аксесуари

Додатково для перемикачів ATyS M може бути запропоновано чимало таких допоміжних аксесуарів, як з’єднувальні шини, відводи для силових затискачів для одночасного приєднання силових і вимірювальних кабелів, клемні екрани, що призначені для захисту від дотику до приєднувальних затискачів та струмопровідних частин, допоміжні контакти для положень 1-0-2 та ін.

Для безпеки технічного обслуговування або ремонтних робіт на всіх пристроях ATyS M можливе блокування перемикача в положеннях 1-0-2 за допомогою начіпного замка. Відкривання кришки передньої панелі відразу унеможливлює роботу перемикача в автоматичному режимі та роботу логічних схем керування, доступними стають тільки ручний режим керування та блокування в необхідному положенні.

Для дистанційного моніторингу стану пристрою та електричних параметрів мережі спільно з ATyS М 6e можна використати інтерфейси ATyS D10 та D20, а для моніторингу і керування процесом АВР, безпосередньо з персонального комп’ютера, можна скористатися програмним забезпеченням ATyS VISION.


Загальний висновок

Використання модульних перемикачів ATyS М значно спрощує реалізацію схем АВР, наприклад, у порівнянні з аналогічними схемами на контакторах. Продукт поставляється у повністю готовому до експлуатації вигляді, необхідно лише закріпити пристрій гвинтами та приєднати силові кабелі. Повністю автоматизовані перемикачі АВР ATyS M 6 здатні відслідковувати зміни в мережі, керувати запуском дизель-генераторної установки та виконувати деякі інші функції, що забезпечують гарантоване перемикання навантаження з основного джерела живлення на резервне та стійке положення контактів.
