Автоматичне дозування сипучих матеріалів

Нерідко постає доволі проста задача рівномірного наповнення певної ємності (бункера, силосу, бака і т.д.) сипучими матеріалами такими, як зерно, тирса, мінеральні добрива, гранульовані будівельні суміші, харчові складники. Вирішення такого роду задачі є різні. Пропонується варіант надійної, простої та недорогої водночас схеми.

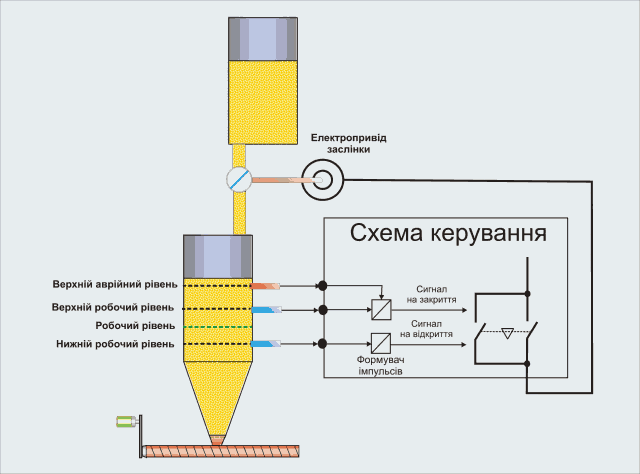

Структурна схема автоматичного дозування.

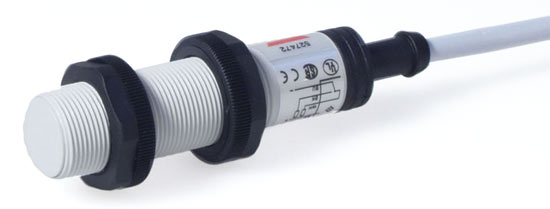

Принцип полягає в наступному. В схемі передбачено три датчики рівня: нижній, верхній робочі та верхній аварійний рівні. По сигналу нижнього робочого рівня – при відкривається шиберна заслінка. По сигналу верхнього робочого рівня – при закривається шиберна заслінка. По сигналу верхнього аварійного рівня – закривається повністю шиберна заслінка. Для контролю рівня використано ємнісні датчики фірми Carlo Gavazzi CA18CLF08NA. Живлення датчика 24 В DC, релейний вихід типу NPN з навантажувальною здатністю 200 мА.

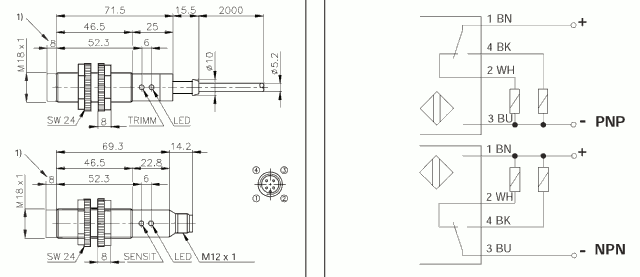

Габаритні розміри. Електрична схема.

Сигнал від датчика рівня поступає на вхід формувача імпульса, в якості якого використано багатофункціональне реле часу фірми TELE D6DQ в режимі E (фільтр завад) та Wu (формувач імпульсів). Ширину імпульса можливо регулювати в межах 0,05с-10днів.

Image Image

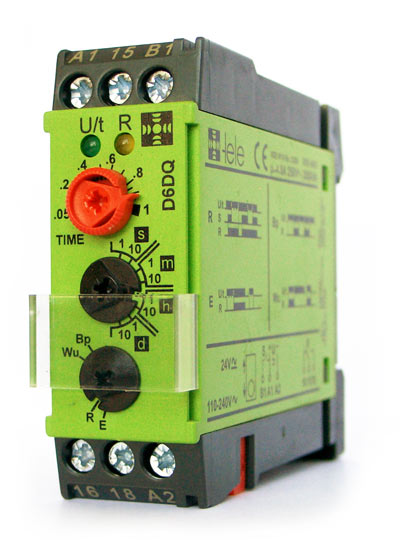

Зовнішній вигляд. Діаграма роботи.

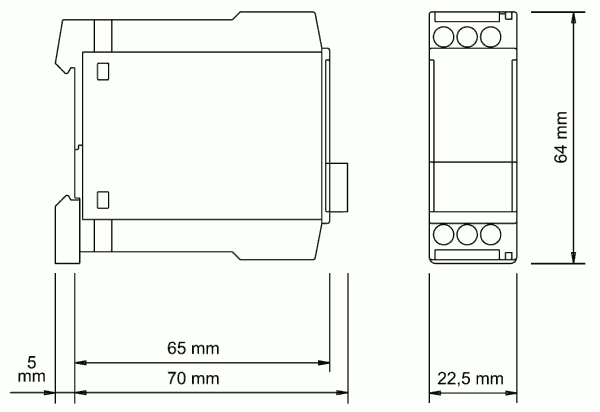

Габаритні розміри.

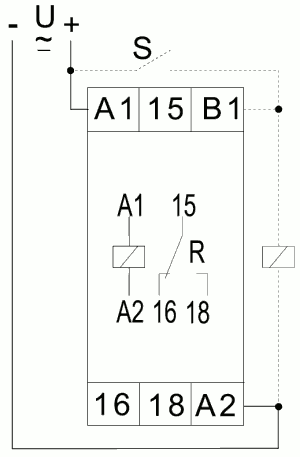

Електрична схема.

В схемі керування передбачено перемикач режиму роботи “Ручний-Автоматичний” для можливості керувати процесом вручну або в автоматичному режимі, а також для забезпечення початкового завантаження бункера. В ручному режимі є змога керувати приводом засувки безпосередньо. Тобто кнопкою “закрити” (“відкрити”) засувка відкривається (закривається). При цьому світлова індикація інформує про це на лицевій панелі. При повному відкритті заслінки, засвічується лампочка “відкриття” і буде світити доти поки не прикриється заслінка. Аналогічна робота при закритті.

З метою обмеження ходу засувки, а також захисту механічної частини та електроприводу заслінки, в схемі передбачені кінцеві вимикачі.

По мірі наповнення бункера, світлова індикація буде повідомляти про це. А саме, при заповнені матеріалом:

  • до “нижнього робочого рівня”, засвітиться лампа “нижній робочий рівень”,
  • до “верхнього робочого рівня”, засвітиться лампа “верхній робочий рівень”,
  • до “верхнього аварійного рівня”, засвітиться лампа “верхній аварійний рівень”.

В автоматичному режимі індикація працює аналогічно. В автоматичному режимі схема працює наступним чином. При збільшені рівня сипучого матеріалу до “верхнього робочого рівня”, ємнісний датчик дає сигнал, який поступає на пристій D6DQ. Формується імпульс тривалістю t (тривалість регулюється від 0,05с до 10 днів). На цю ж тривалість спрацює контактор, який ввімкне асинхронний двигун шиберної заслінки. Обертаючись «праворуч» з тривалістю t, відбувається закриття заслінки на певне положення. Це в свою чергу зменшить подачу речовини.

При зниженні рівня до “нижнього робочого рівня” — другий ємнісний датчик дасть сигнал на своє реле D6DQ, яке сформує імпульс тривалістю t на відкриття шиберної заслінки. Імпульси закриття та відкриття можуть бути однаковими або різними. Коли ж рівень зерна досягне “верхнього аварійного рівня” — ємнісний датчик дасть сигнал на повне закриття заслінки, що припинить подачу матеріалу.

Налагодження даної схеми керування полягає в наступному:

  • встановлення на відповідному рівні ємнісних датчиків;
  • встановлення кінцевих вимикачів;
  • налагодження D6DQ, тобто визначити експериментально (на місці) час імпульсу відкриття та закриття.

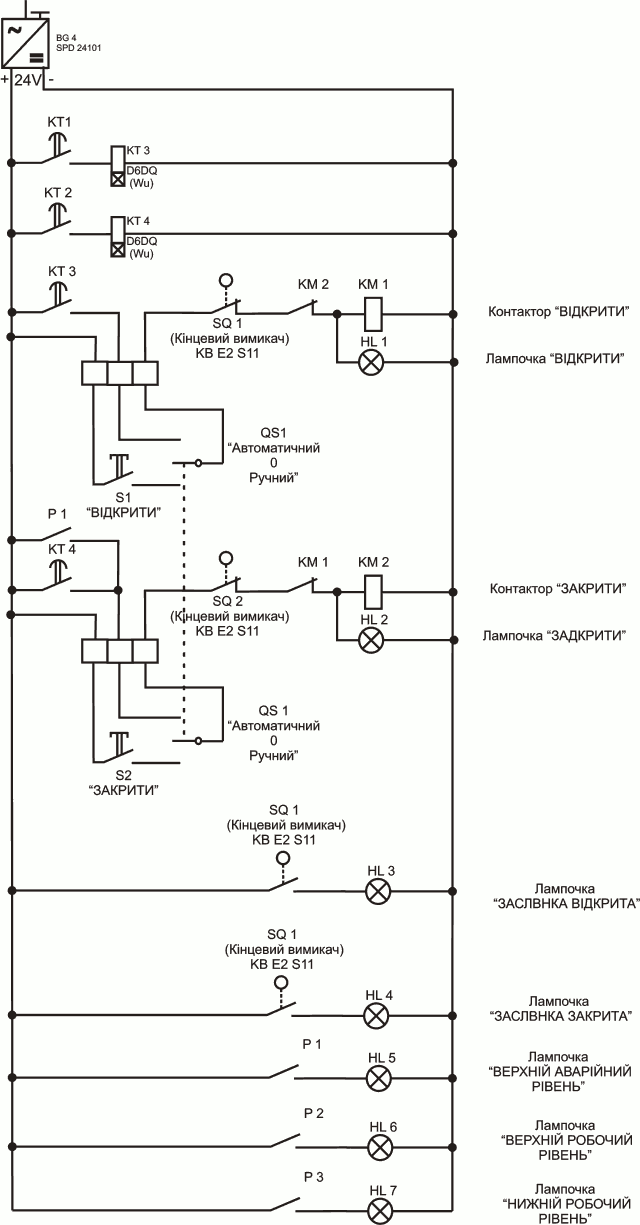

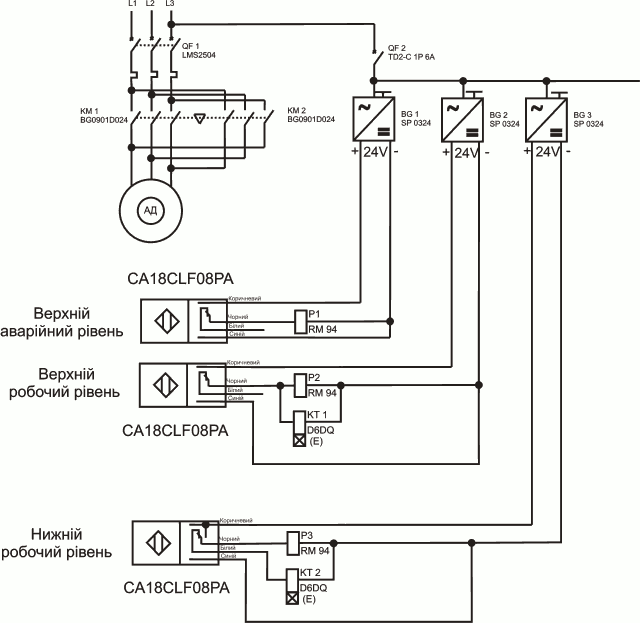

Електрична схема автоматичного дозування сипучих матеріалів.

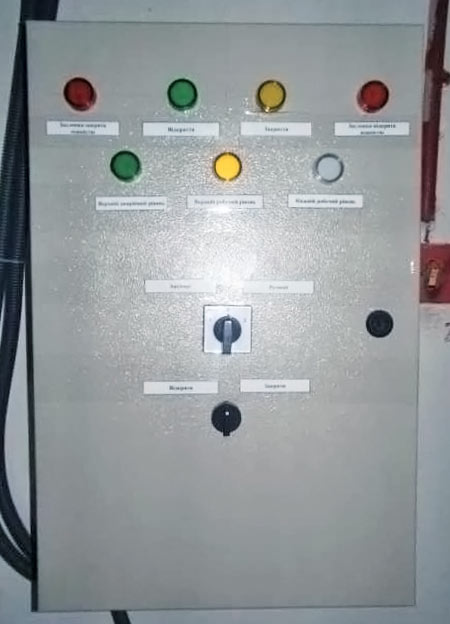

Лицева панель.

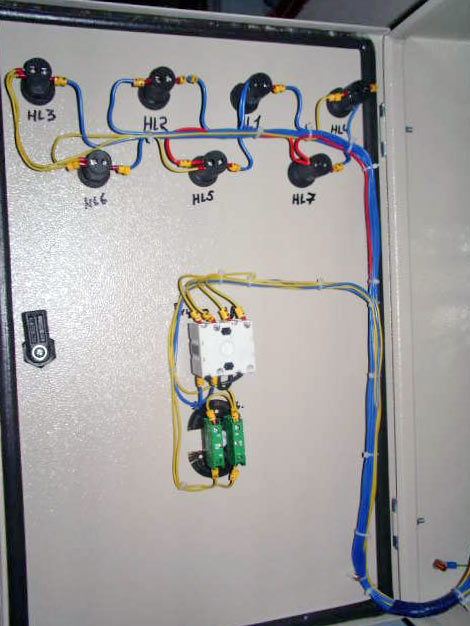

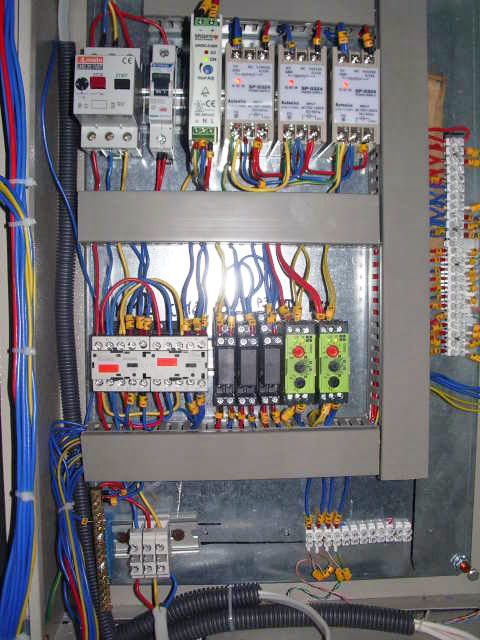

Розташування комплектуючих.

Розташування світосигнальної арматури.

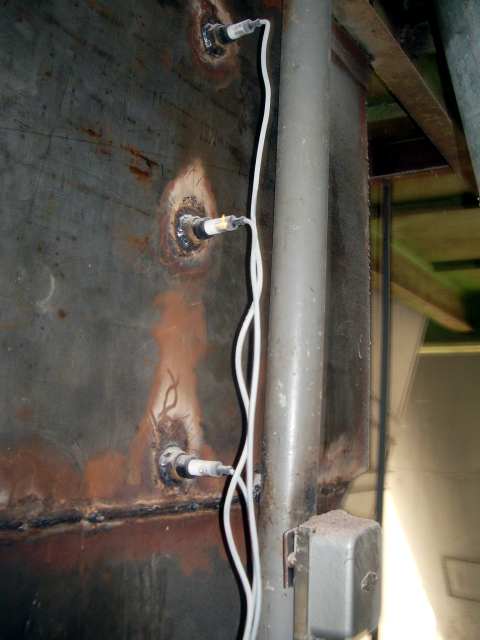

Розташування ємнісних давачів.

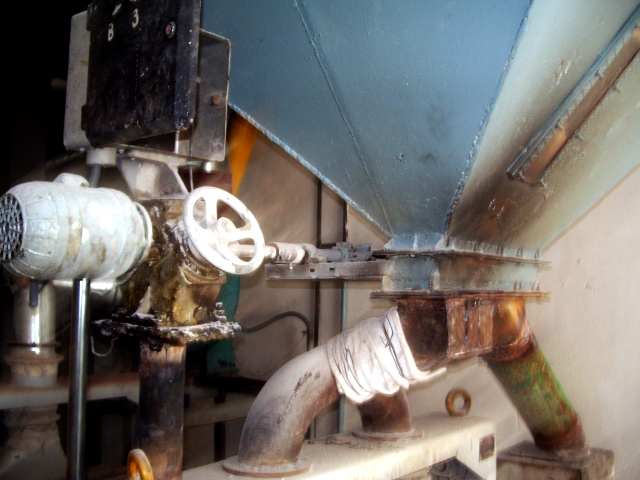

Вигляд шиберної заслінки з електроприводом.

Дана система успішно експлуатується на розмольному відділенні Сторонибабського спиртзаводу (Львівщина). Її призначення — рівномірна подача зерна на зерноочисну машину.
