Вимикачі з запобіжниками GEF LOVATO Electric

RSS

04.02.2025

LOVATO Electric почала виробництво нової серії вимикачів GEF із запобіжниками. Вимикачі GEF мають компактну модульну структуру та випускаються у трьох типорозмірах: до 100 A, 125...160 A та 250 A. Вимикачі с запобіжниками GEF бувають 3- та 4-полюсні під запобіжники типу NFC від 50 A (14х51) до 125 A (22х58) або типу NH від 63 A (000) до 250 A (1).

Аксесуари включають ручки прямого та виносного монтажу, штанги, додаткові контакти, клемні бар’єри та кришки.

Нові вимикачі GEF заміняють вимикачі попередньої серії (GE0…F… та GE0…N…) відповідних номіналів, при цьому вони технічно більш досконалі.

Компактна і модульна конструкція

  • Прозорі передні вікна для контролю стану запобіжників

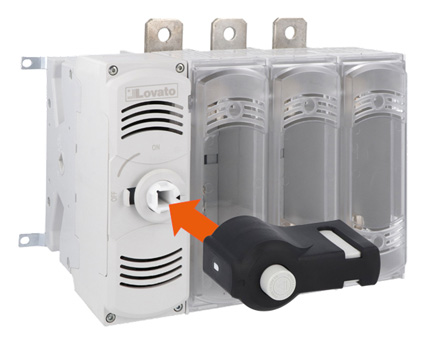

  • Ручка прямого керування (замовляється окремо) з функцією «натисни для від’єднання», замикається на замок у положенні 0

GEF LOVATO Electric.

GEF LOVATO Electric.

Гвинтове кріплення

  • Монтаж в будь-якому положенні

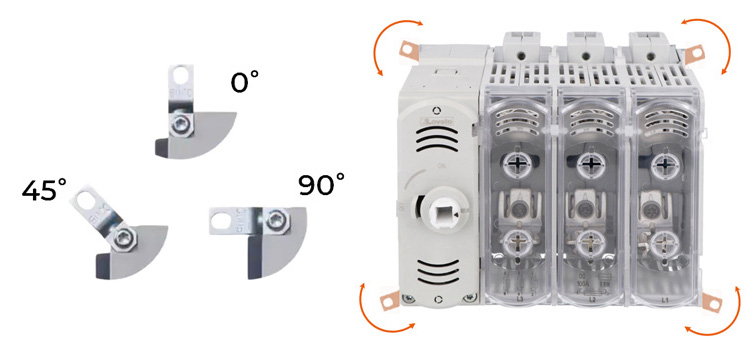

  • Кріпильні пластини можуть бути встановлені у 3 різних положеннях

Технічні характеристики

  • від 50 А до 1600 А
  • доступні версії: пряме та виносне керування
  • гвинтове кріплення: комплект адаптерів для монтажу на DIN-рейку 35 мм для GE0160P
  • замикається в положенні 0 без додаткових аксесуарів

Експлуатаційні характеристики

  • Номінальна напруга ізоляції IEC Ui: 1000 В
  • Механічний ресурс:
    • 10 000 циклів для GEF0050...GEF0100...
    • 8000 циклів для GEF0125...GEF0250..
    • 5000 циклів для GE0630N і GE0800N

Відповідає стандартам: IEC/EN/BS 60947-1, IEC/EN/BS 60947-3.

Тримач запобіжника Тип Ith AC21A [A] Ie AC23A (≤400 В) Ie AC23A (≤500 В)
NFC GEF…F/FT4 50 50 50
100 80 63
125 125 125

GEF LOVATO Electric.

Тримач запобіжника Тип Ith AC21A [A] Ie AC23A (≤400 В) Ie AC23A (≤500 В)
NH GEF…N/NT4 63 63 50
100 80 63
125 125 125
250 250 200
GE…N/NT4 400 400 400
630 630 630
800 630 630

GEF LOVATO Electric.
