» » » Диференційні автоматичні вимикачі LOVATO Electric

Диференційні автоматичні вимикачі LOVATO Electric

RSS

08.04.2026

LOVATO Electric розширює пропозицію автоматичних вимикачів диференційного струму із захистом від перевантаження серії P1RE (RCBO) новими моделями типу A з кривою спрацьовування B (артикул P1RE1NB...), які доповнюють версії з кривою C (P1RE1NC...), що вже пропонуються.

Диференційні автоматичні вимикачі серії P1RE відключають коло у разі виявлення струму витоку, а також захищають електричні кола від короткого замикання та перевантаження. З практичної точки зору вони поєднують функції автоматичного вимикача (MCB) та пристрою захисного відключення (RCCB).

Характеристики P1RE1NB... RCBO

  • Характеристика спрацьовування типу B: миттєве спрацьовування при 3...5-кратному підвищенні номінального струму (In). Використовуються для захисту резистивного (не індуктивного) або слабоіндуктивного навантаження (ТЕНи — електронагрівачі, довгі лінії навантаження).
  • Диференційний захист типу A: розмикання у випадку появи струму витоку на «землю» синусоїдального змінного AC типу або пульсуючого постійного DC типу, або струмів витоку пульсуючої форми хвилі, що можуть бути в колах з електронним обладнанням.
  • Версії: однофазні 1P+N з номінальним струмом від 6 A до 40 A, з струмами витоку 30 мA або 300 мA.

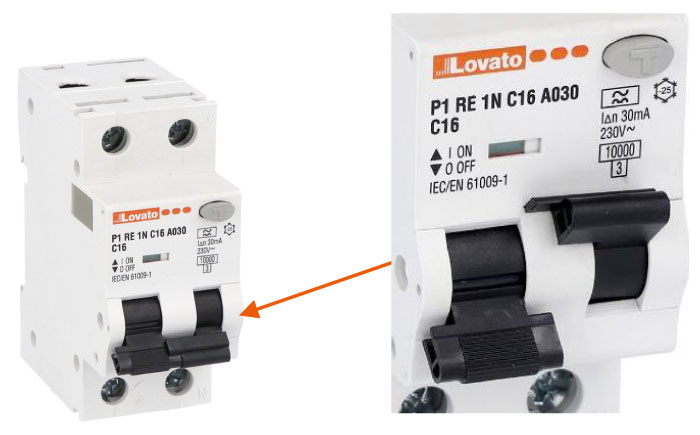

P5ME LOVATO Electric.

Основні характеристики

  • Номінальний струм за IEC (In): 6...40 А
  • Виконання: 1P+N
  • Індикація стану контактів за допомогою прапорцевого індикатора
  • Подвійний важіль керування для розрізнення спрацьовування від струму витоку та від короткого замикання або перевантаження
  • Характеристика спрацьовування: криві типу B і C
  • Кріплення на DIN-рейку 35 мм (IEC/EN/BS 60715)

Експлуатаційні характеристики

  • Потужність розсіювання на полюс: 3...13 Вт
  • Номінальна напруга ізоляції (Ui): 400 В
  • Номінальна імпульсна напруга (Uimp): 4 кВ
  • Робоча частота: 50/60 Гц
  • Номінальна робоча напруга (Ue): 230 В AC
  • Номінальний диференційний струм спрацьовування (IΔn): 30 мА; 300 мА
  • Гранична вимикальна здатність при короткому замиканні за IEC (Icn): 10 кА

P1RE Certifications

Сертифікація та відповідність стандартам

  • Отримані сертифікати: TÜV Rheinland, EAC.
  • Відповідає стандартам: IEC/EN/BS 61009-1, IEC/EN/BS 61009-2-1.

СВ АЛЬТЕРА є офіційним дистрибутором LOVATO Electric в Україні. Для придбання вимикачів і перемикачів навантаження, кнопок і перемикачів апаратного керування, шляхових і аварійних перемикачів та іншої електротехнічної продукції LOVATO Electric звертайтесь в офіси СВ АЛЬТЕРА.
