Пристрої імпульсного захисту (блискавкозахист) від LOVATO Electric

RSS

21.07.2026

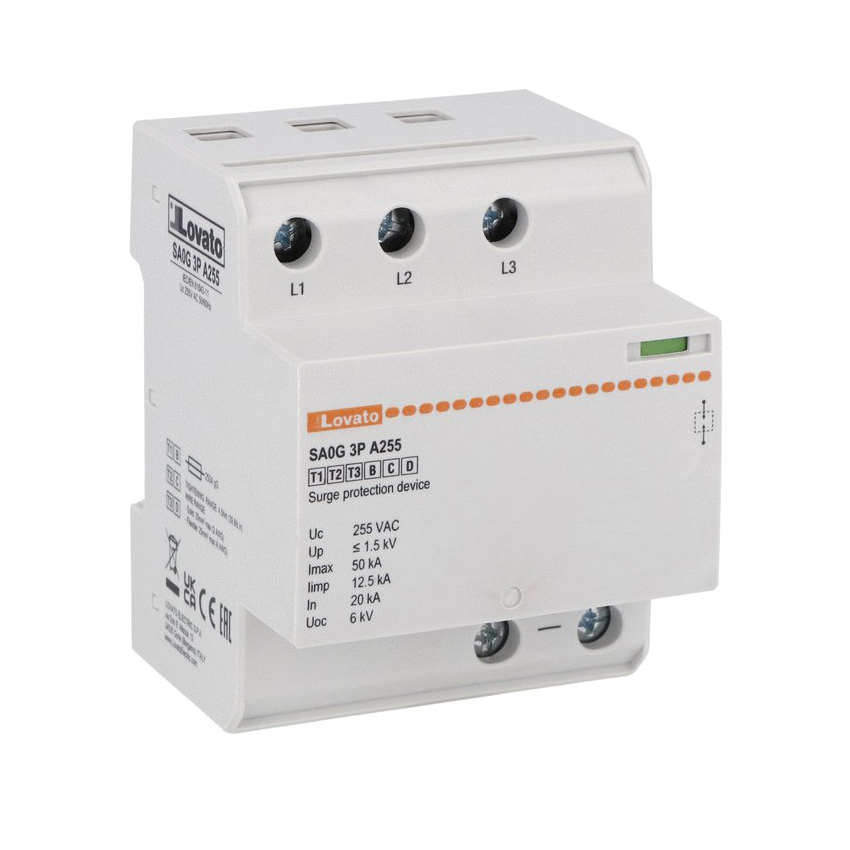

Пристрій імпульсного захисту змінного струму (AC) типу SA0G

Пристрої LOVATO Electric серії SA0G мають тип 1+2+3 для змінного струму з номінальною напругою 230/400 В. Пристрої зроблені в моноблочному корпусі та розраховані на імпульсний струм (Iimp) в 12,5 kA на полюс. Серія SA0G заміняє серію SA0B з еквівалентними характеристиками.

Пристрої імпульсного захисту SA0G ідеально підходять для захисту навантаження від головного автомата до кінцевого обладнання у всіх системах з обмеженим простором. Вони захищають від прямих та непрямих ударів блискавки, а також від індукованої перенапруги.

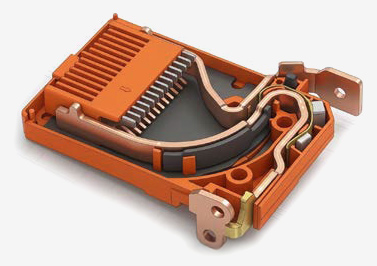

Завдяки інтегрованій технології іскрового розрядника, пристрої захисту від перенапруги типу SA0G... «не мають струму витоку» і тому підходять для захисту чутливого електронного обладнання, що знаходиться поблизу входу обслуговування, такого як інтелектуальні вимірювальні системи. Ця технологія дозволяє встановлювати їх перед лічильниками енергії, оскільки вона не впливає на вимірювання споживаної енергії.

pdfБуклет LOVATO Electric "MONOBLOCK SURGE PROTECTION DEVICES SA0G TYPE"

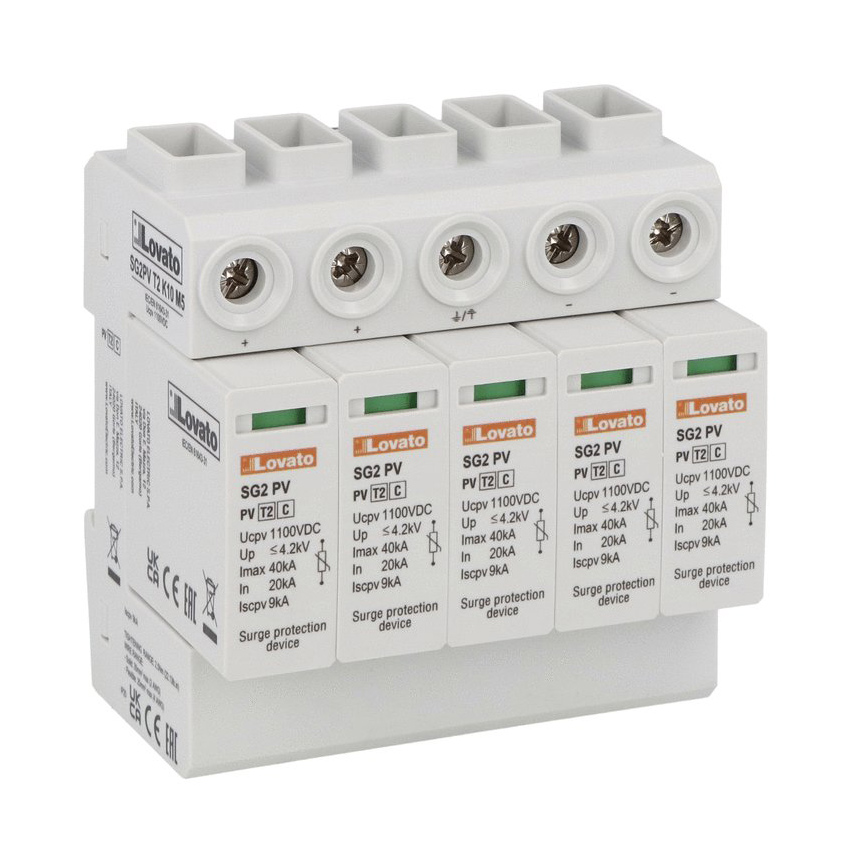

Пристрій імпульсного захисту для фотоелектричного застосування серії SG2PV з парою входів для сонячних стрингів (панелей)

Пристрої захисту від перенапруги SG2PV використовуються в системах постійного струму (DC) напругою до 1100 В, ширина корпусу складає 5 модулів. SG2PV мають два входи для підключення двох фотоелектричних панелей, що прискорює монтаж та економить місце в шафі. Існує дві моделі: версія типу 1+2 для захисту від прямої та непрямої перенапруги, та версія типу 2 для захисту від індукованої перенапруги.

Це економічно ефективніше та швидше за встановленням рішення порівняно з традиційною конфігурацією з захистом окремих ділянок мережі.

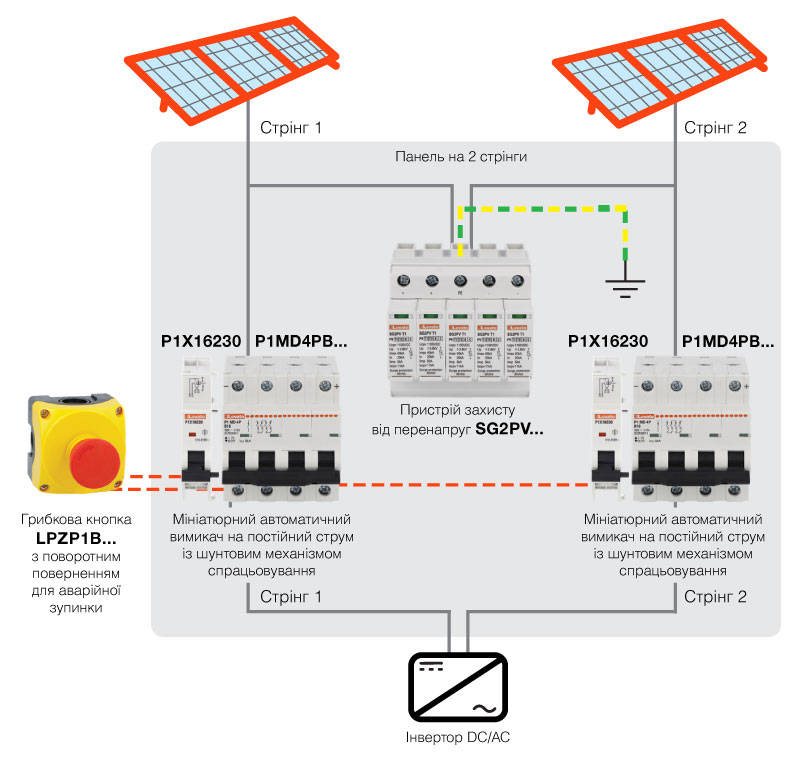

Логічна схема підключення

pdfБуклет LOVATO Electric "SURGE PROTECTION DEVICES FOR PHOTOVOLTAIC APPLICATIONS SG2PV TYPE"

Пристрої імпульсного захисту для електричних зарядних станцій SA0EV та SG2EV

Для захисту з боку змінного струму AC пропонується SA0EVT13NA255R типу 1+2+3, в моноблочному корпусі, для напруги 230/400 В AC:

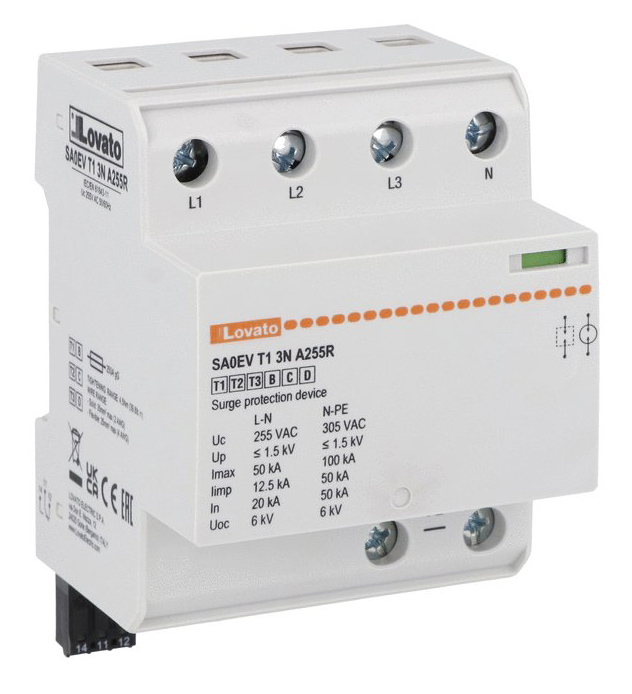

SA0EVT13NA255R

✔ Тип 1+2, моноблок
✔ 3 полюси + нейтраль
✔ Номінальна напруга Un=2320/400 В AC
✔ Імпульсний струм згідно з МЕК Iimp=12,5 кА
✔ Номінальний розрядний струм згідно з МЕК In=20 кА
✔ Максимальний розрядний струм згідно з МЕК Imax=50 кА
✔ Рівень захисту по напрузі Up<1,5 кВ фаза–нейтраль

для зарядної станції змінного струму

Для захисту з боку постійного струму DC пропонується дві моделі зі змінними картриджами:

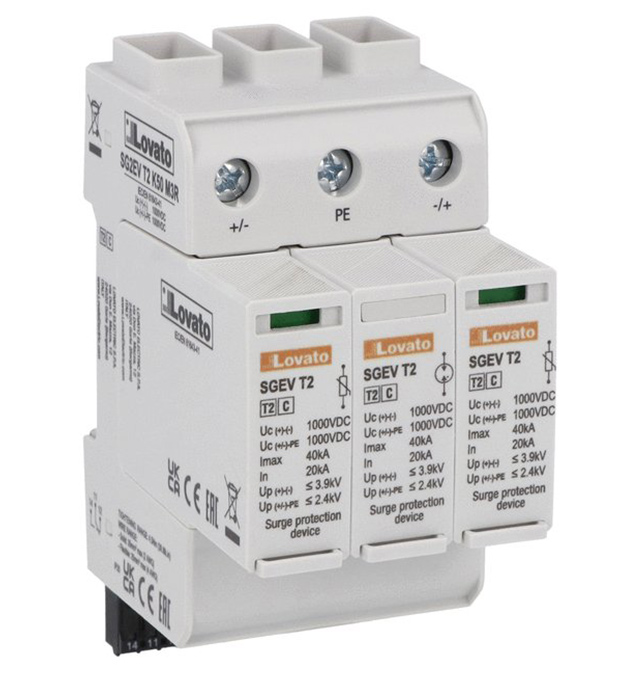

SG2EVT2K00M3R

✔ Тип 2, зі знімним картриджем
✔ Номінальна напруга Un=900 В DC
✔ Максимальна довготривала напруга Uc= 1000 В DC
✔ Номінальний розрядний струм згідно з МЕК In=20 кА
✔ Максимальний розрядний струм згідно з МЕК Imax=40 кА
✔ Номінальний струм короткого замикання Isccr=50 кА
✔ Рівень захисту по напрузі Up≤ 2,5 кВ

для систем до 1000 В DC (зарядні станції для легкових автомобілей)

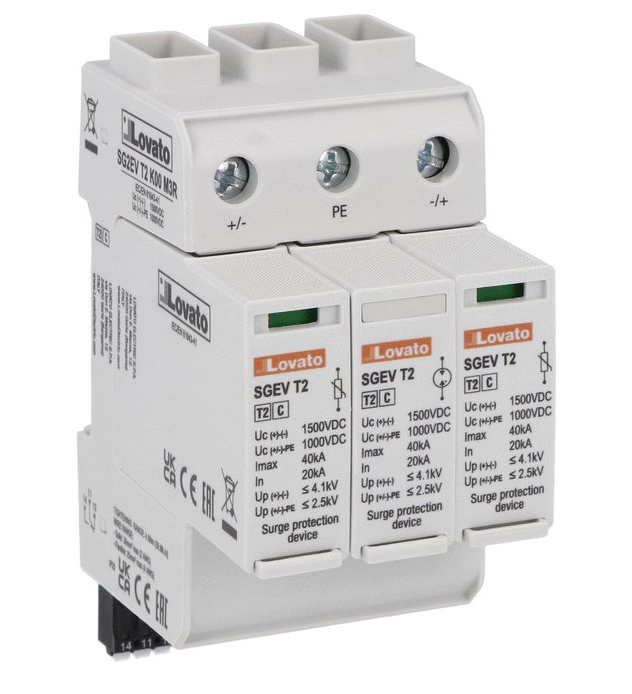

SG2EVT2K00M3R

✔ Тип 2, зі знімним картриджем
✔ Номінальна напруга Un=1250 В DC
✔ Максимальна довготривала напруга Uc= 1500 В DC
✔ Номінальний розрядний струм згідно з МЕК In=20 кА
✔ Максимальний розрядний струм згідно з МЕК Imax=40 кА
✔ Номінальний струм короткого замикання Isccr=100 кА
✔ Рівень захисту по напрузі Up≤ 2,5 кВ

для систем до 1500 В DC (зарядні станції для автобусів та вантажівок)

pdfБуклет LOVATO Electric "SURGE PROTECTION DEVICES FOR EV CHARGING STATIONS"
