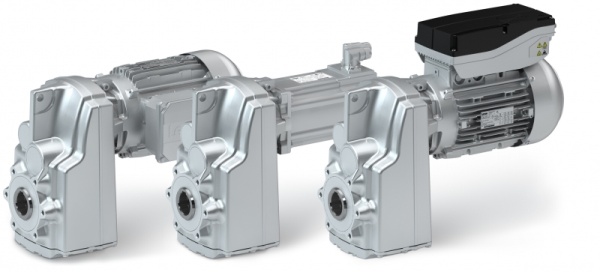

Соосные плоские цилиндрические мотор-редукторы g500-S

Эффективность и компактность

Прочные плоские корпуса редукторов характеризуются высокими допустимыми радиальными нагрузками, плотным рядом передаточных отношений и низким люфтом. Они доступны в двух- и трехступенчатом исполнении с вращающим моментом на выходном валу до 660Нм и передаточным отношением до i=495.

Основные характеристики:

• Плоский дизайн редуктора экономит драгоценное пространство для установки на машины и механизмы
• Вал, полый вал и зажимная муфта для непосредственной интеграции в механизм
• Высокий уровень КПД
• Смещенные оси мотора и выходного вала редуктора

Технические данные

Габарит редуктора	g500-S130	g500-S220	g500-S400	g500-S660
Номинальный момент, Нм	130	220	400	660
Передаточные отношения	3 — 100	4 – 450	4 – 500	5 — 420
Выходной вал, мм	25 x 50	25 х 50	30 х 60	35 х 70 40 х 80
Полый вал, мм	25	25 30	30 35	40 45
Размеры фланца, мм	120 140 160	120 140 160	120 140 160 200	160 200

Идеальная интеграция с Lenze Smart Motor

• охватывает широкий спектр применений
• уменьшает количество различных версий до 70%
• обеспечивает исключительную энергоэффективность в течение всего срока службы
• более высокая производительность и максимальная надежность
