Lenze керує системою прання текстилю COMPACTFLOW

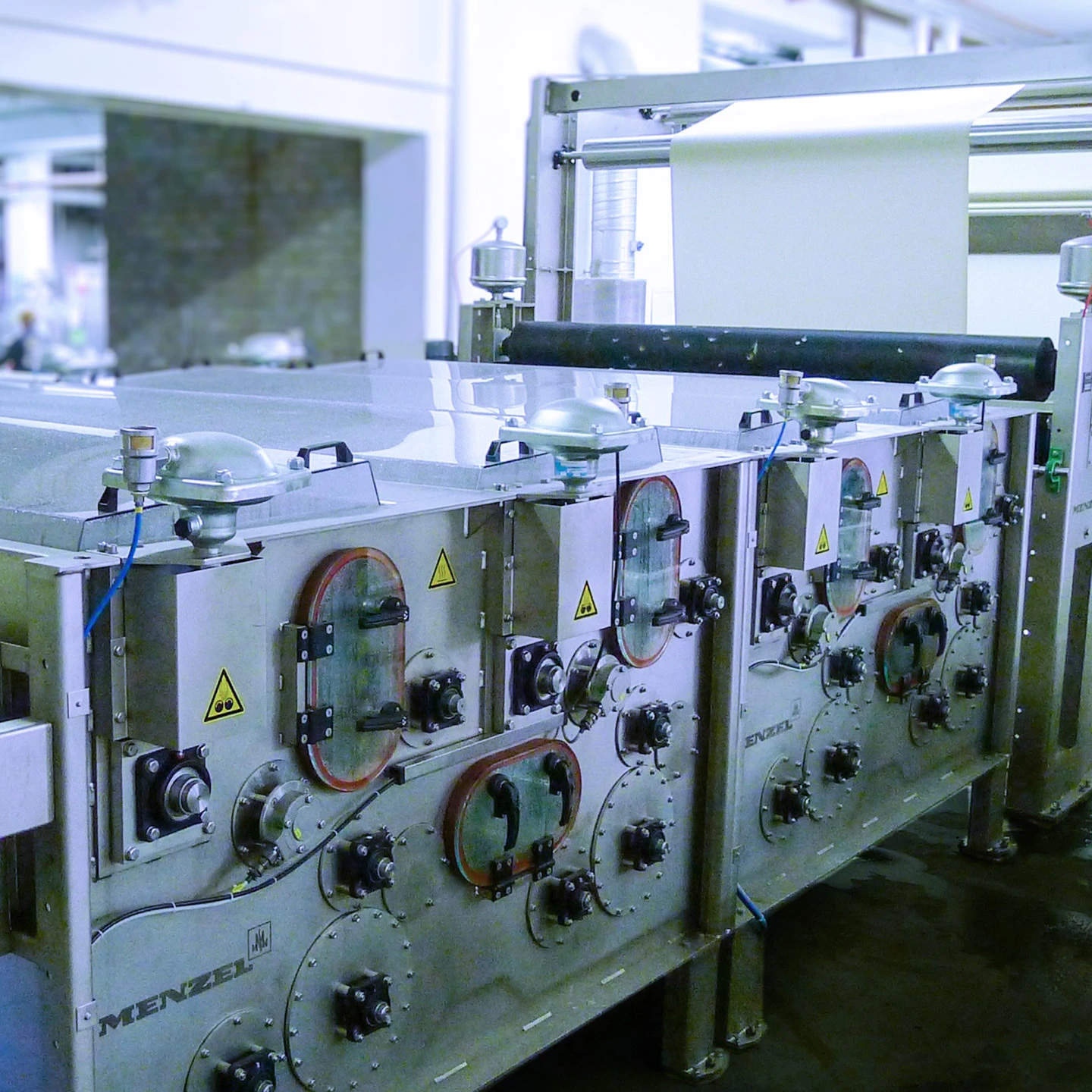

Система COMPACTFLOW від компанії Menzel — це багатофункціональне компактне мийне обладнання для прання невеликих партій текстилю із цифровим друком. Чотири повноцінні мийні модулі розміщуються всього на чотирьох метрах простору — без зниження продуктивності системи. Окрім того, можна прати тканини з різними еластичними властивостями.

Технічні дані системи COMPACTFLOW:

• матеріал: текстиль (тканий, трикотаж, шовк, вовна)
• швидкість: 10–100 м/хв
• довжина сегмента: 2000 мм
• ширина рулону: до 3600 мм

Якщо сили розтягування тканих виробів — наприклад, простирадла для друку — можна забезпечити порівняно легко та постійно підтримувати за допомогою звичних методів регулювання, то для еластичних виробів задача стабілізації сил розтягування є вкрай складною. «Раніше нам доводилося мати справу з двома абсолютно різними машинами, оскільки ткані вироби прості в обробці, а еластичні тканини набагато складніші», — каже керівний директор Костянтин Менцель. За допомогою системи CompactFlow виробникам обладнання з Білефельда вдається очистити навіть ті тканини, які чутливі до натягу під час безперервного процесу прання.

Для забезпечення такого процесу система керування має забезпечувати мінімальні моменти розтягування за допомогою сервоприводів. При цьому еластичність тканини не впливає на роботу системи. Це формує відповідно високі вимоги до алгоритмів і точності керування електроприводами і серводвигунами від компанії Lenze. «Ми спускаємося до сили розтягу в 10 Н на метр ширини тканини. Це практично нічого», — уточнює Вольфганг Фехнер, технічний менеджер з продажів компанії Menzel. І саме в цьому полягає особливе ноу-хау Менцеля, в надійній реалізації саме таких рішень для безперервно діючих систем.

Спільно розроблена автоматизація

Константін Менцель вважає, що проект став успішним завдяки тісній співпраці з Lenze. Дві компанії плідно співпрацюють протягом десятиліть, що, зрештою, також включає і інженерну спільну діяльність. Lenze також відігравала інтенсивну консультативну роль у розробці обладання серії CompactFlow. «Досі нікому не вдавалося керувати, наприклад, перемотуванням так званих еластичних матеріалів (еластичні корсетні вироби з високим вмістом еластану). Ми визначили основні залежності взаємозв’язків у пружній системі та разом з Lenze автоматизували їх», — розповідає керівний директор.

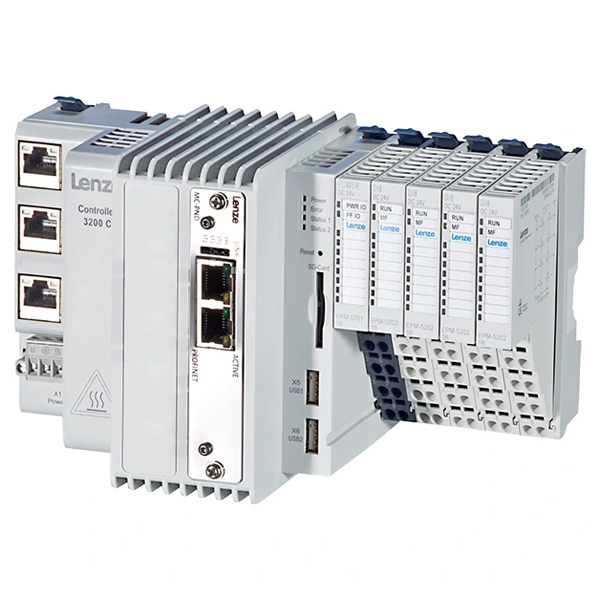

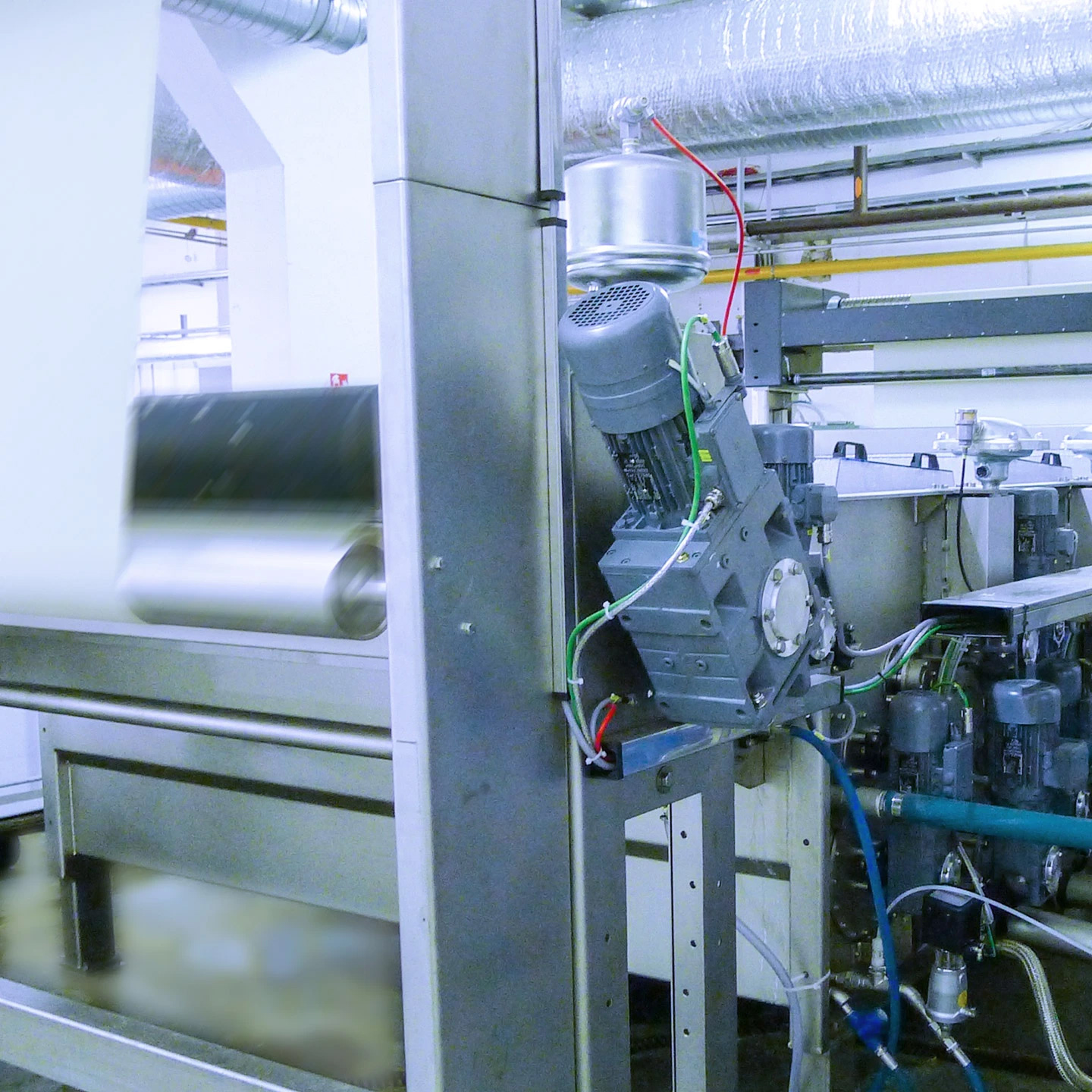

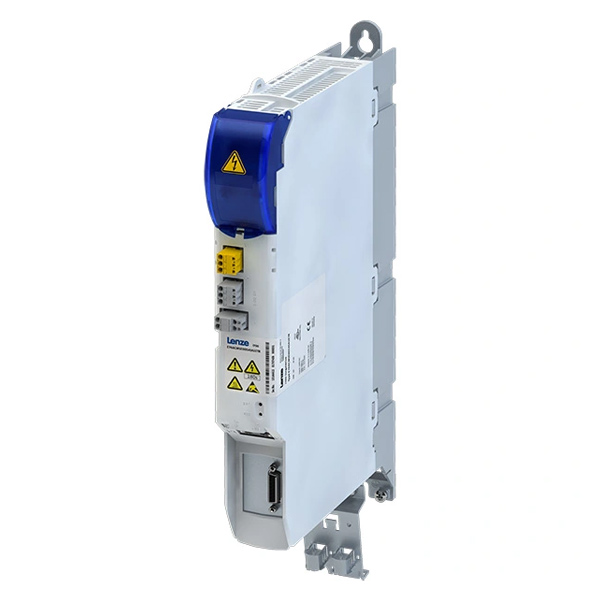

Технічно все це реалізовано за допомогою сервоприводів на основі синхронних двигунів та програмовного логічного контролера як компактного центру автоматизації. Щоб забезпечити високий ступінь осьової синхронізації для десяти приводів, Lenze використовує продуктивність шини Ethernet для роботи з протоколом Ethercat в режимі реального часу. Для програмного забезпечення команда проекту мала змогу використати готові запрограмовані модулі з FAST Application Toolbox від Lenze, особливо для стандартних функцій. Машинобудівники Menzel впевнені, що тенденція використання готових програмних модулів для стандартних программ буде поширюватись. Lenze FAST базується на програмних модулях, які прості у використанні та охоплюють стандартні функції, наскільки це можливо.

Використані продукти та програмне забезпечення:

Lenze — потужний партнер для сучасних і високоавтоматизованих рішень.
