01.05.2008
Замовник:
ТОВ «Слов’янськолія», м. Слов'янськ
Розробник:
ТОВ «КИП СТБ-ВОСТОК», м. Донецьк
Опис технологічного об'єкта:
Об'єктом модернізації є система керування лінією виробництва соняшникової олії.
Призначення АСК:

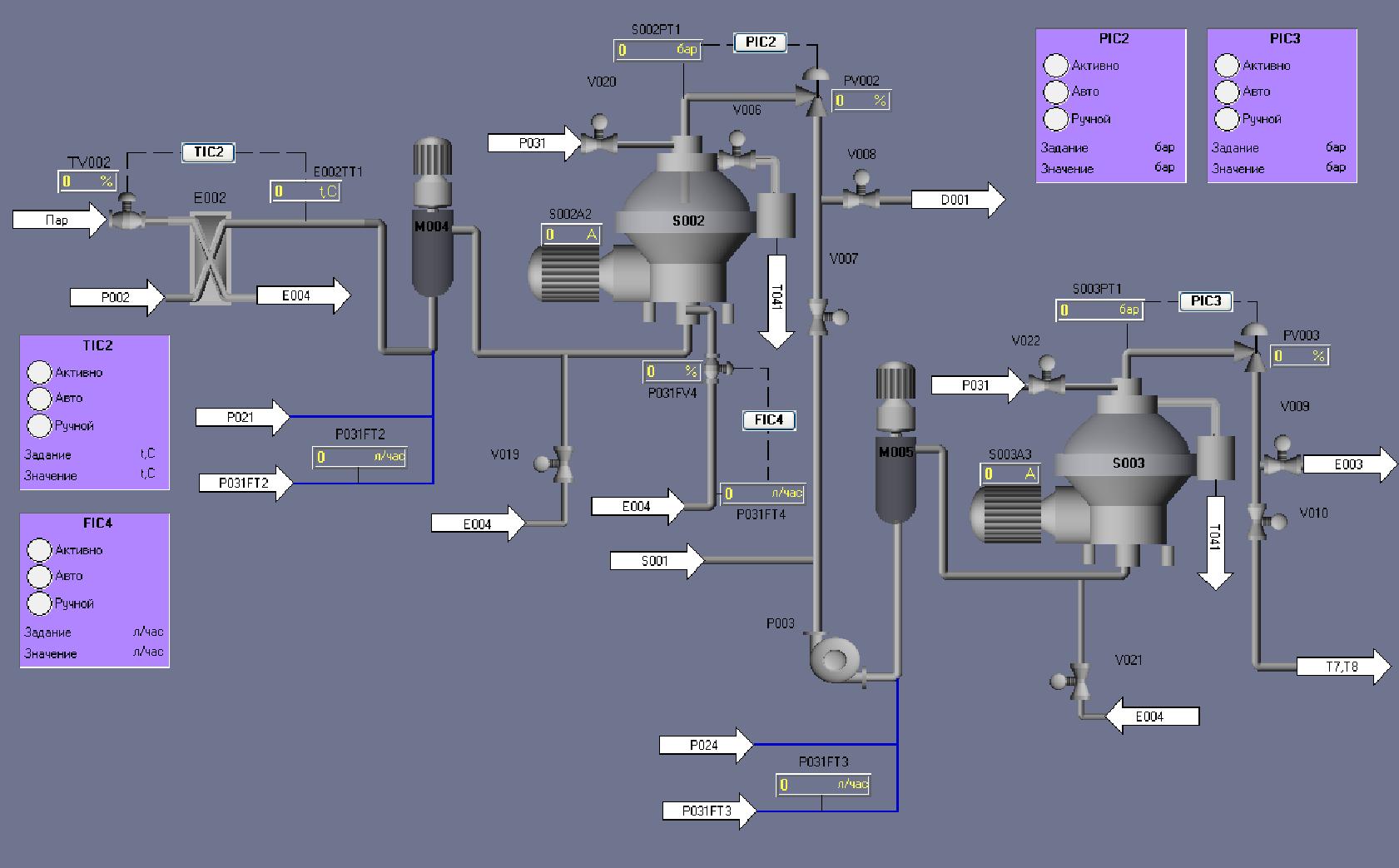

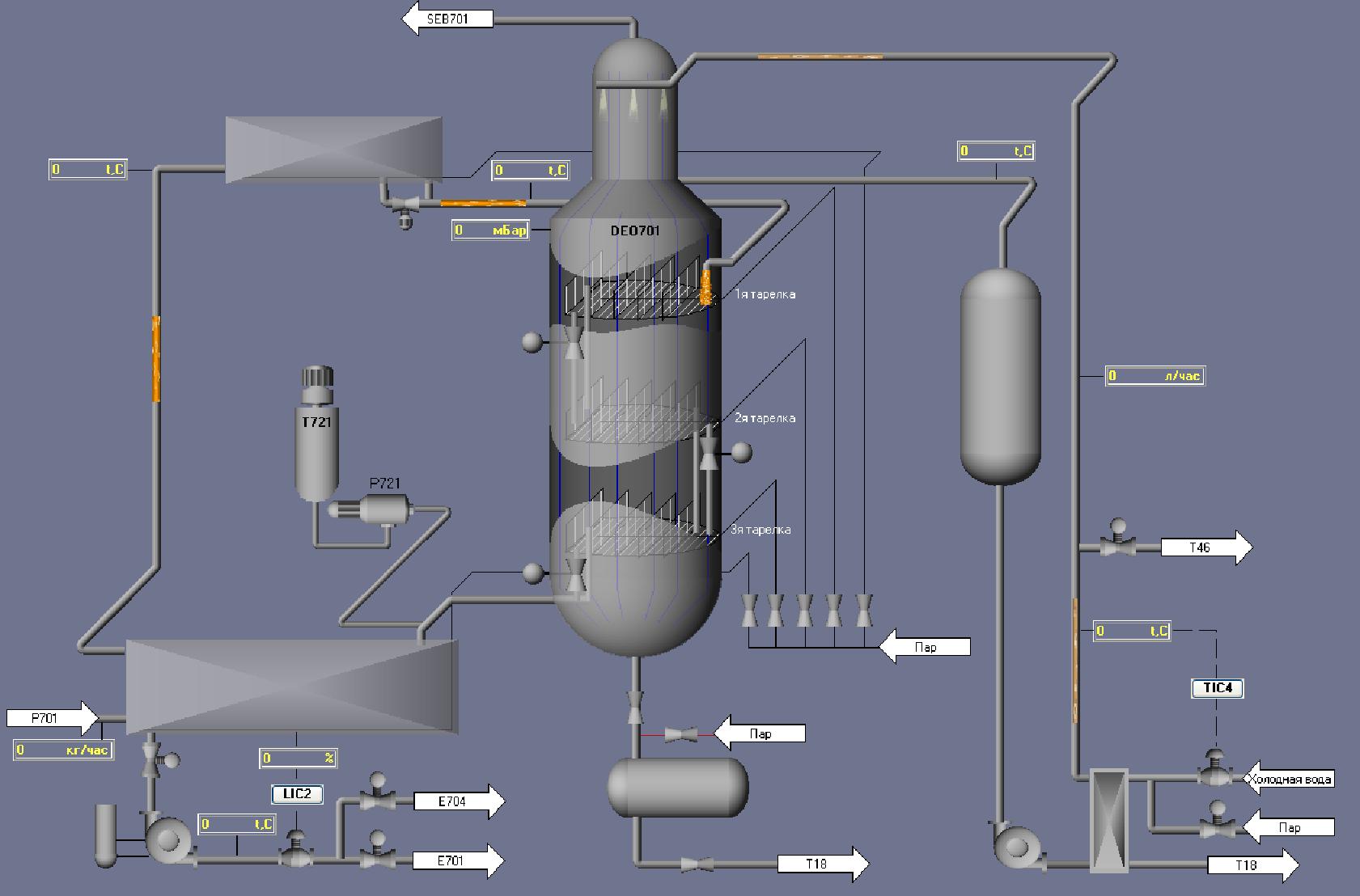

Система призначена для забезпечення безперервного виробництва олії. На мнемосхемах Trace Mode 6 (512 пікселів в/в) відображається поточний стан установки, ведеться архівація даних, здійснюється автоматичне керування технологічним процесом, проводиться спостереження за аварійними ситуаціями.
Структура та функції АСК:
Структура системи автоматизації дворівнева.
Нижній рівень включає апаратну базу, реалізовану на обладнання фірм: Lovato Electric (Італія), Relpol (Польща), Terasaki (Шотландія), Wieland (Німеччина).
У системі електроприводу використовується перетворювач частоти 8200 Vector фірми LENZE (Німеччина). Програмовний логічний контролер VIPA 300 (314-1SL01) фірми VIPA (Німеччина), також використовуються модулі введення/виводу дискретних та аналогових сигналів виробника VIPA.
Верхній рівень включає робоче місце оператора, реалізованого на базі офісного комп'ютера. Як SCADA системи використано програмний продукт фірми Адастра (Trace Mode 6).
