Система диспетчеризації та керування вентиляції та кондиціювання ТРЦ «Караван»

Інтегратор: Корпорація «ЗЕОН»

Перед розробниками було поставлено завдання створення автоматизованої системи диспетчеризації та керування вентиляції та кондиціювання у найбільшому у східній Європі торгово-розважальному центрі “Караван”.

Система реалізована на контролерах Hiquel та HMI/SCADA-системі zenon за допомогою протоколу Modbus RTU. Загальна кількість змінних 3860.

Основні функції:

• візуальне відображення основних параметрів обладнання вентиляції та кондиціювання;
• розмежування прав користувачів, багаторівневий доступ до системи керування;
• оповіщення про аварійні ситуації та необхідність заміни обладнання;
• архівування подій;
• архівування значень найважливіших параметрів обладнання;
• виведення статистики роботи обладнання на графіки;
• облік кількості напрацьованих годин;
• облік споживаної електроенергії (з можливістю виведення статистики на графік для кожного окремого обладнання);
• облік споживання газу руфтопами;

Перелік обладнання:

• руфтопи – 45 шт.
• витяжні та припливні вентилятори -101 шт.
• чилери — 5 шт.

Внаслідок впровадження системи на об'єкті вдалося у багато разів підвищити енергоефективність використання обладнання та оптимізувати підтримку мікроклімату у павільйонах центру.

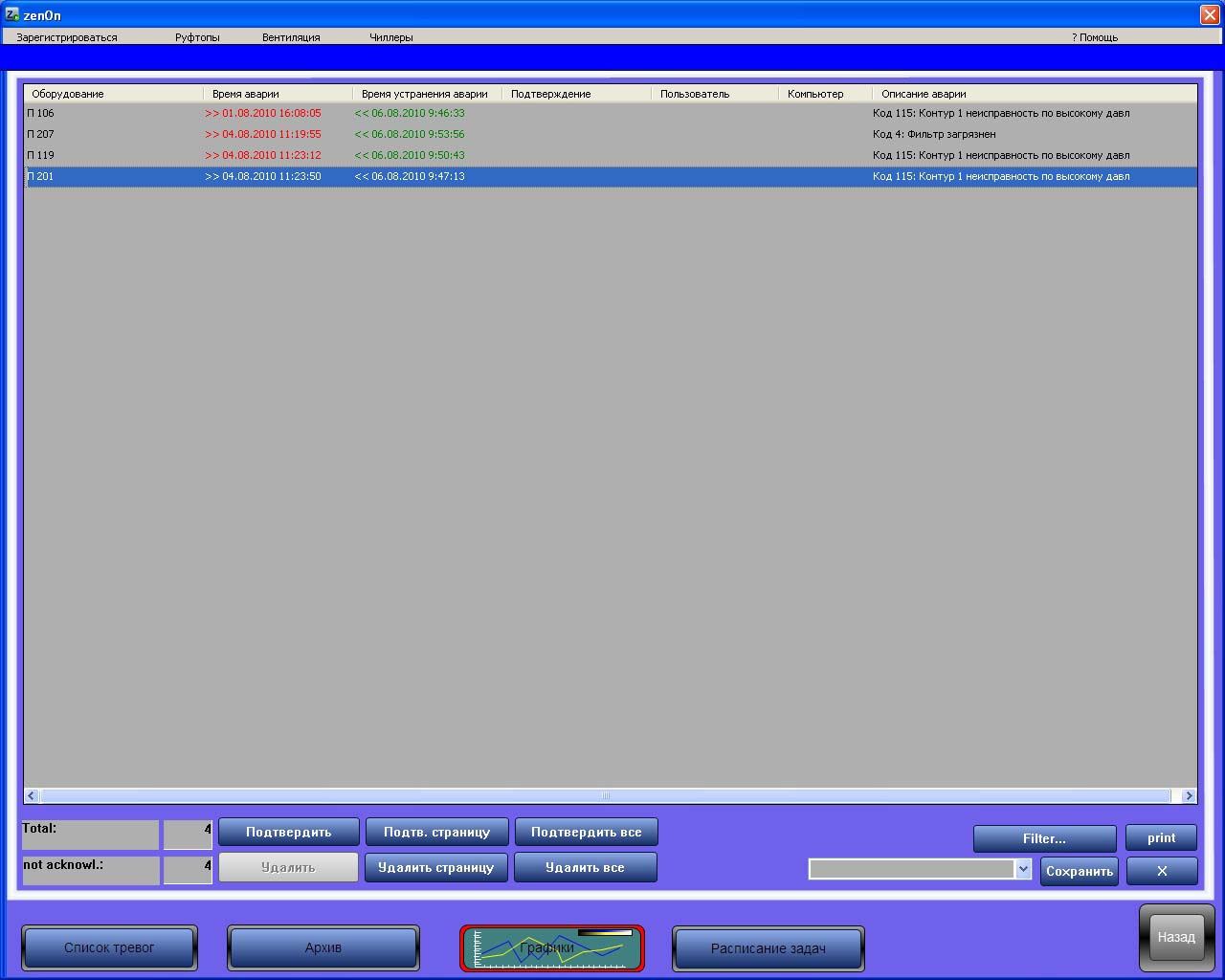

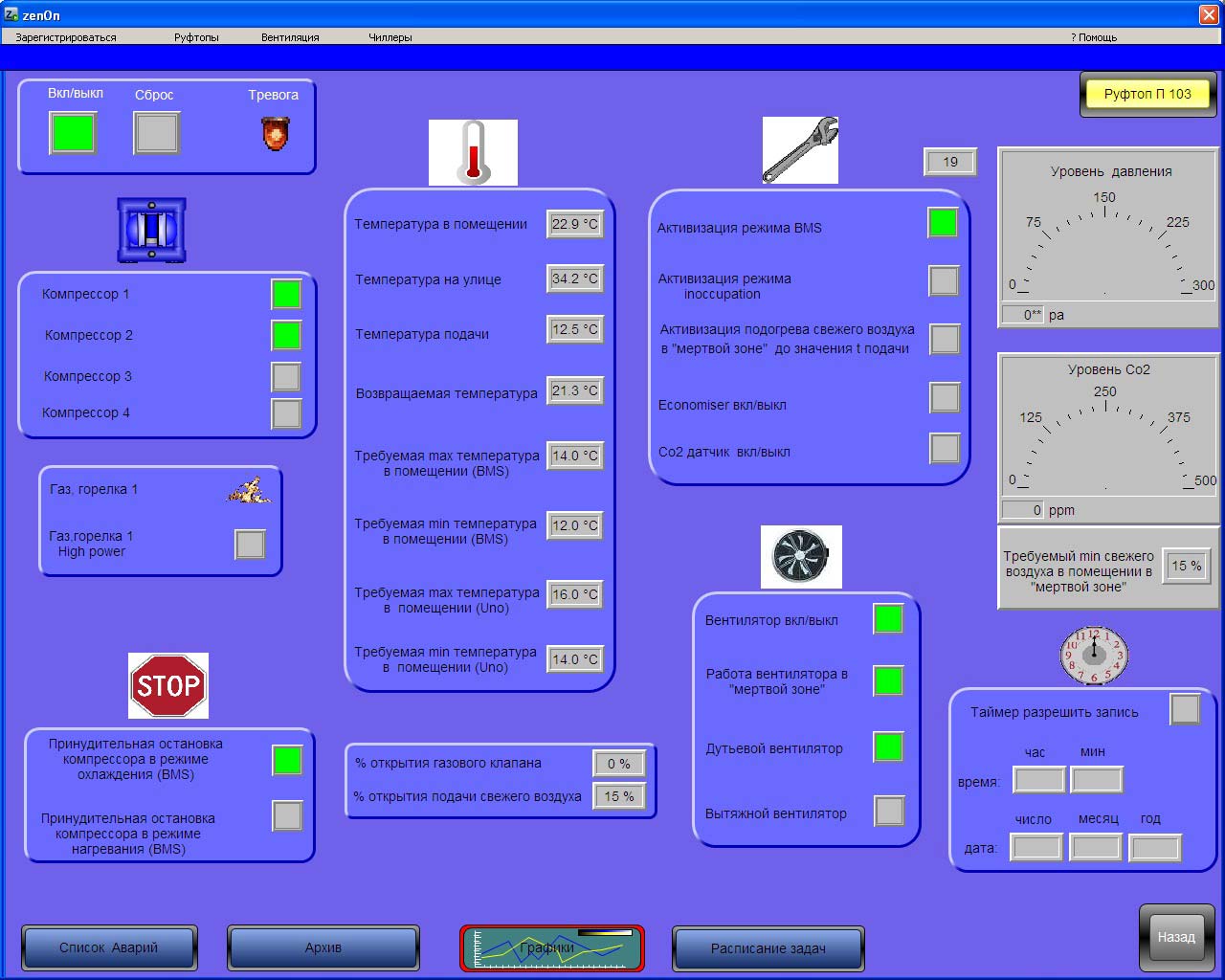

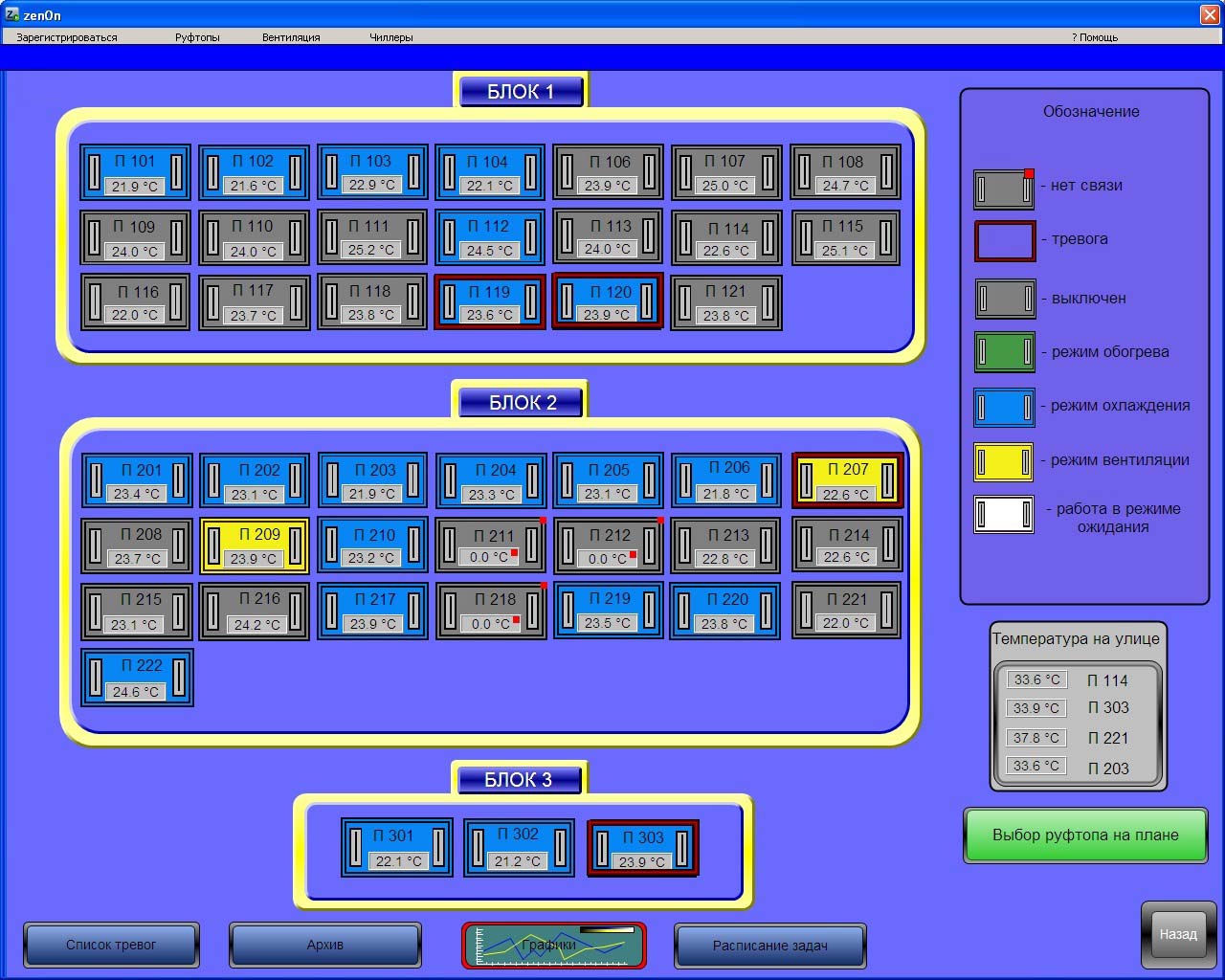

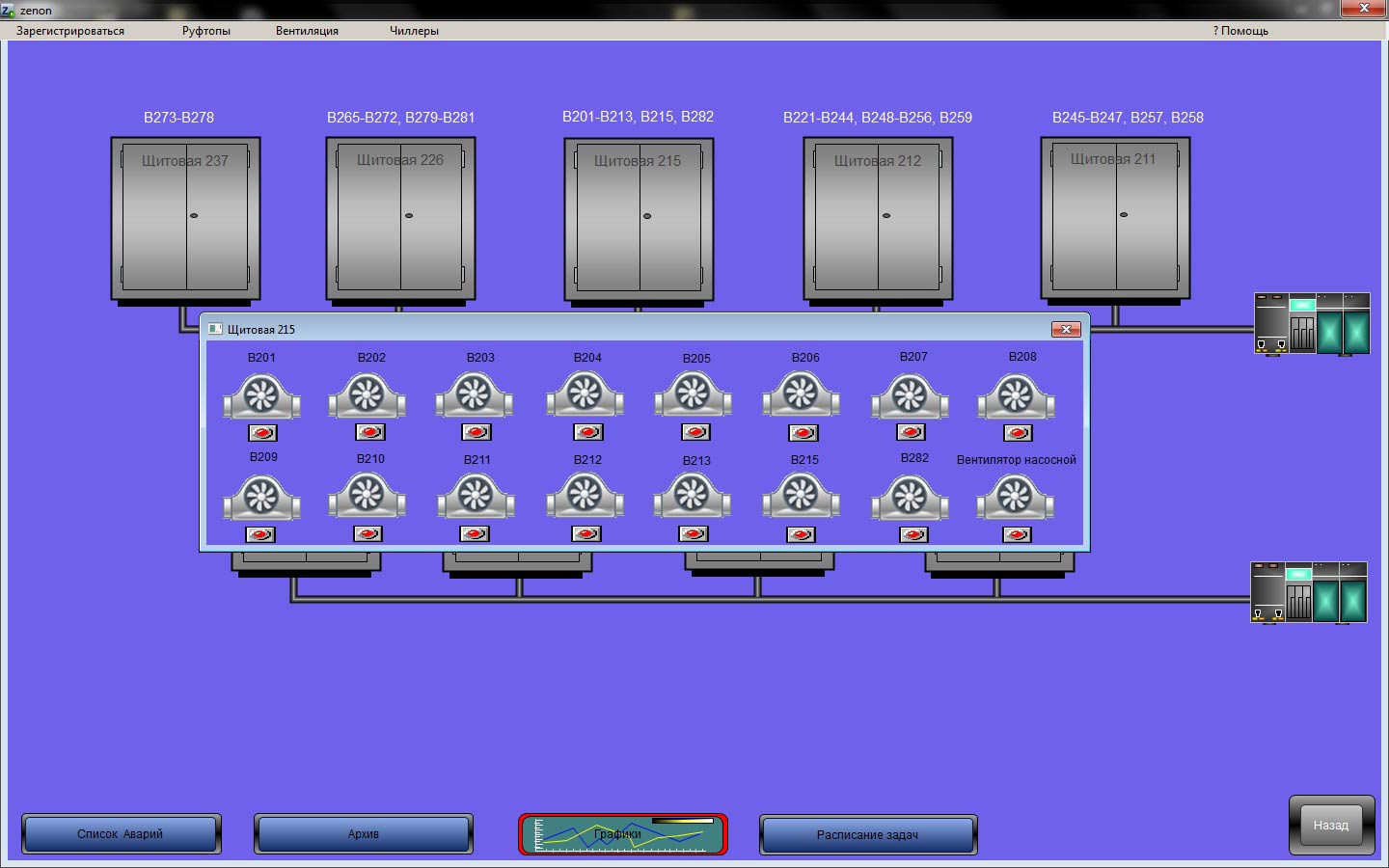

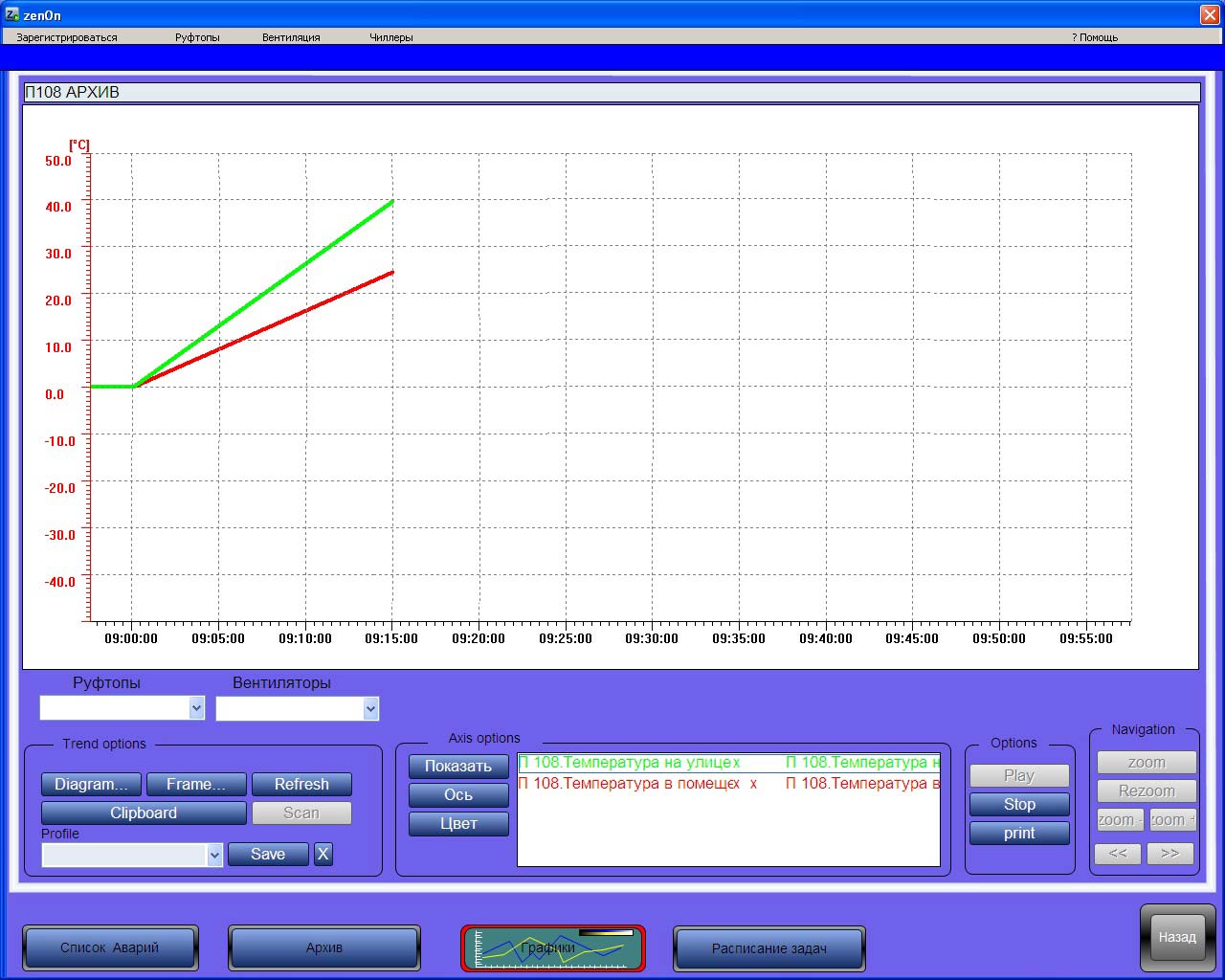

Скріншоти SCADA-системи:
