Система диспетчеризації та керування котеджем преміум-класу

01.02.2011

Інтегратор: Корпорація«ЗЕОН»

Об'єкт: Садиба, площа 400 м2, 2 поверхи + нижній рівень.

Опис системи автоматизації:

Система диспетчеризації реалізована на контролерах Hiquel та SCADA-системі zenon із використанням протоколу Modbus RTU. Загальна кількість використаних змінних – 1200.

Відповідно до завдання, в результаті впровадження диспетчеризації було забезпечено керування такими системами будинку:

  • система холодного водопостачання;
  • система гарячого водопостачання;
  • система вентиляції та кондиціювання;
  • система газопостачання;
  • система електропостачання;
  • система освітлення;
  • система керування жалюзі;
  • система контроля доступу;
  • система пожарной безопасности;
  • система відеоспостереження;
  • система керування фонтаном;
  • система керування гаражними та центральними воротами.

Скріншоти дисплейних мнемосхем:

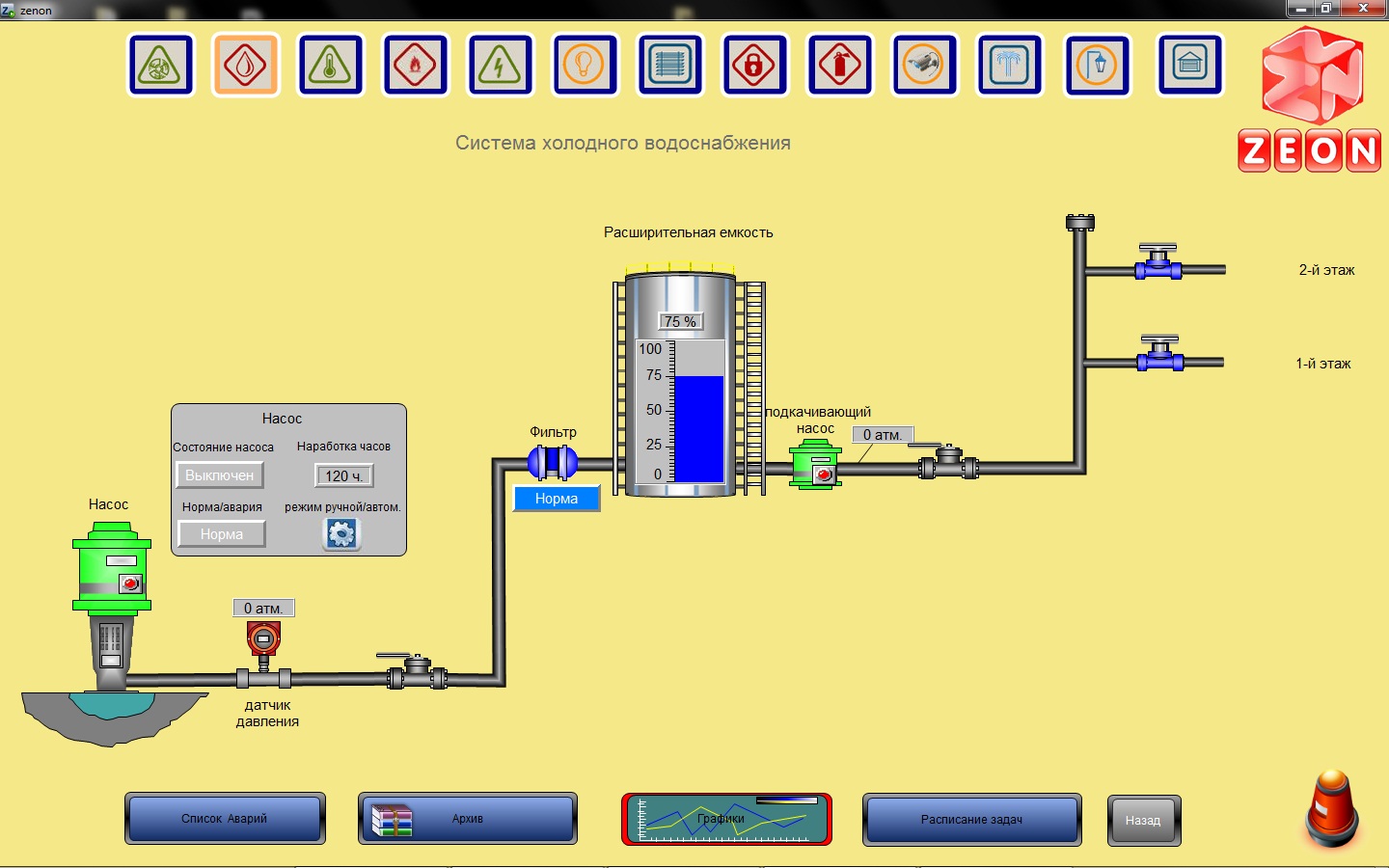

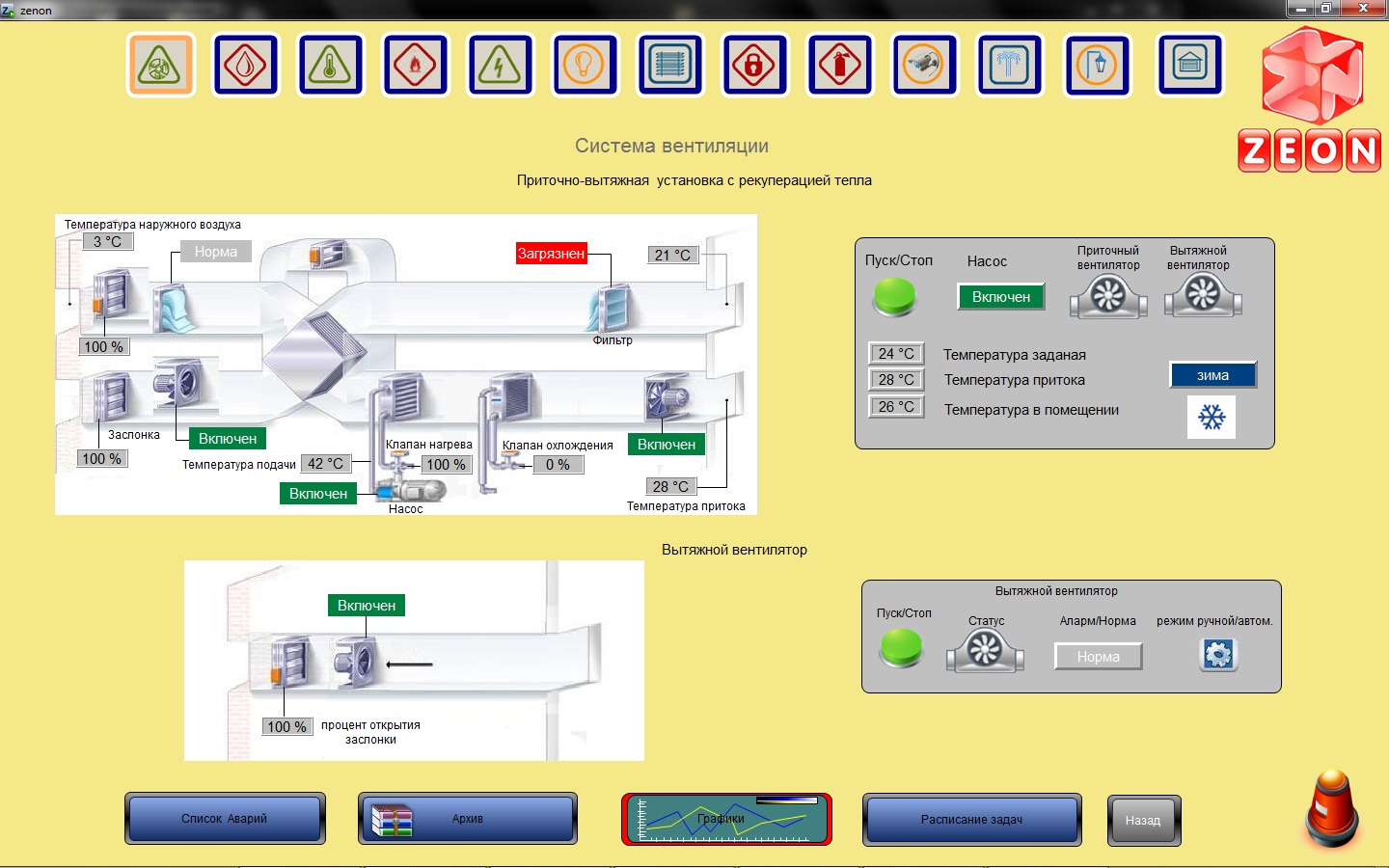

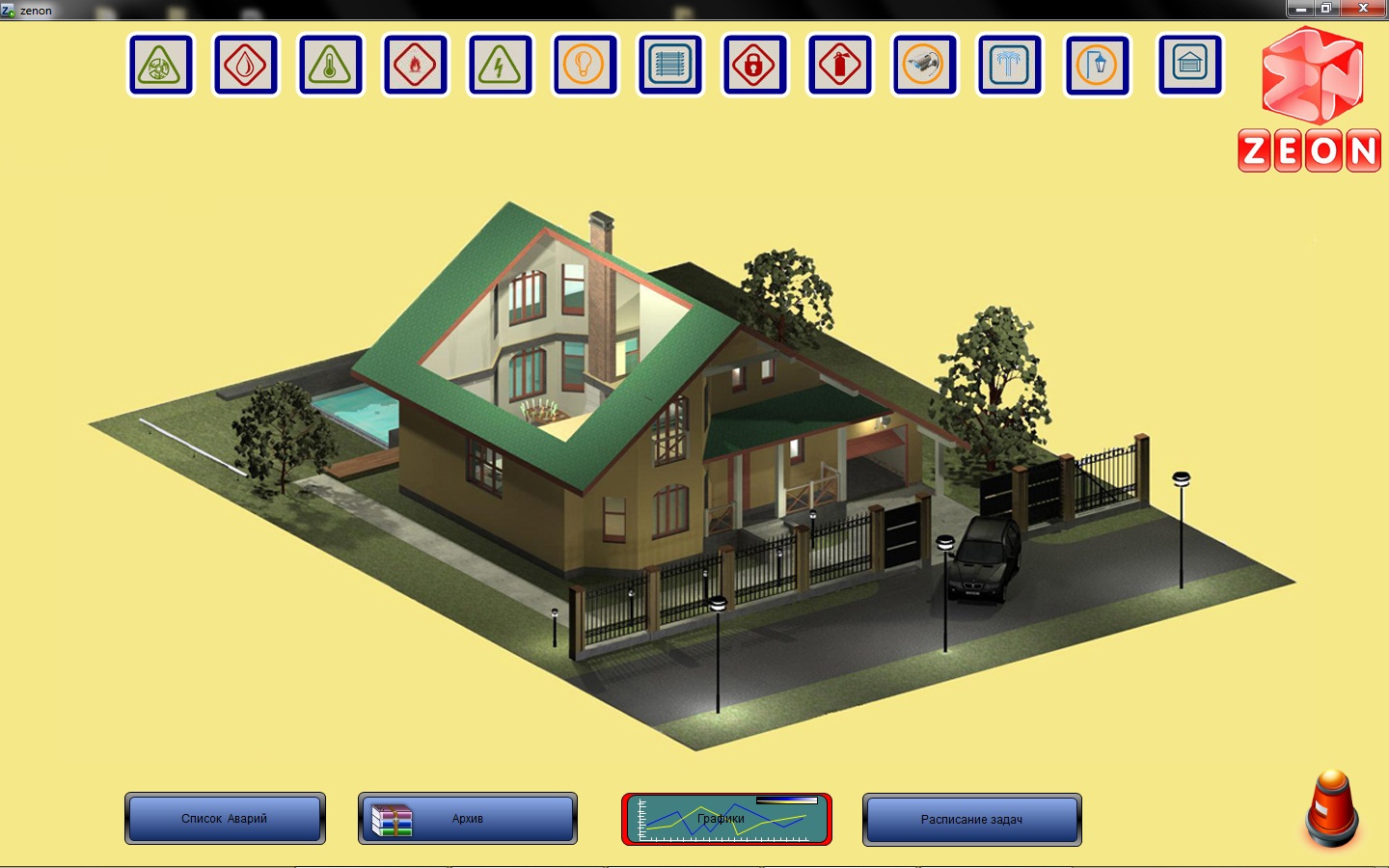

Головна сторінка Система вентиляції та кондиціювання Система холодного водопостачання

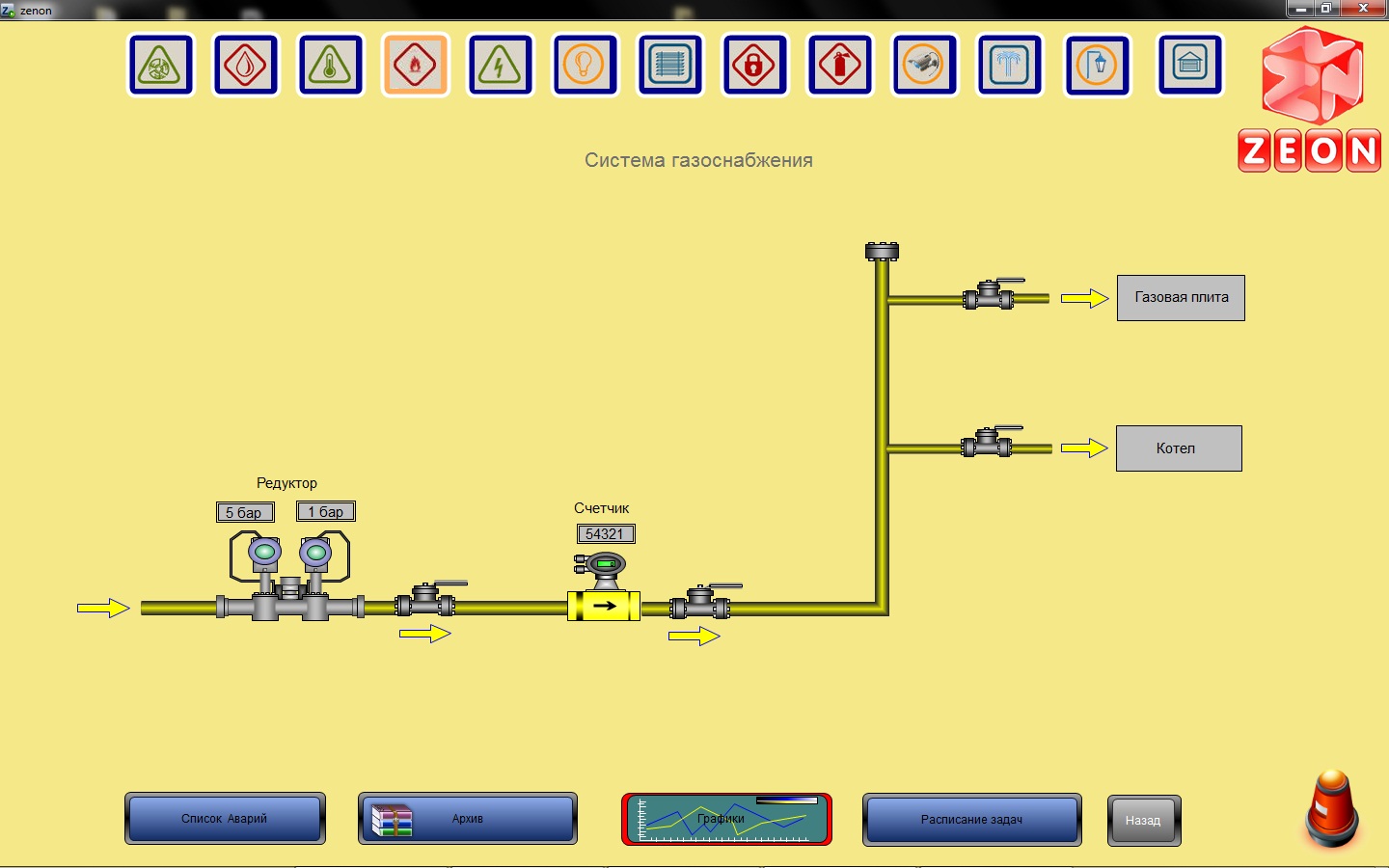

Система опалення та ГВП Система газопостачання Система електропостачання

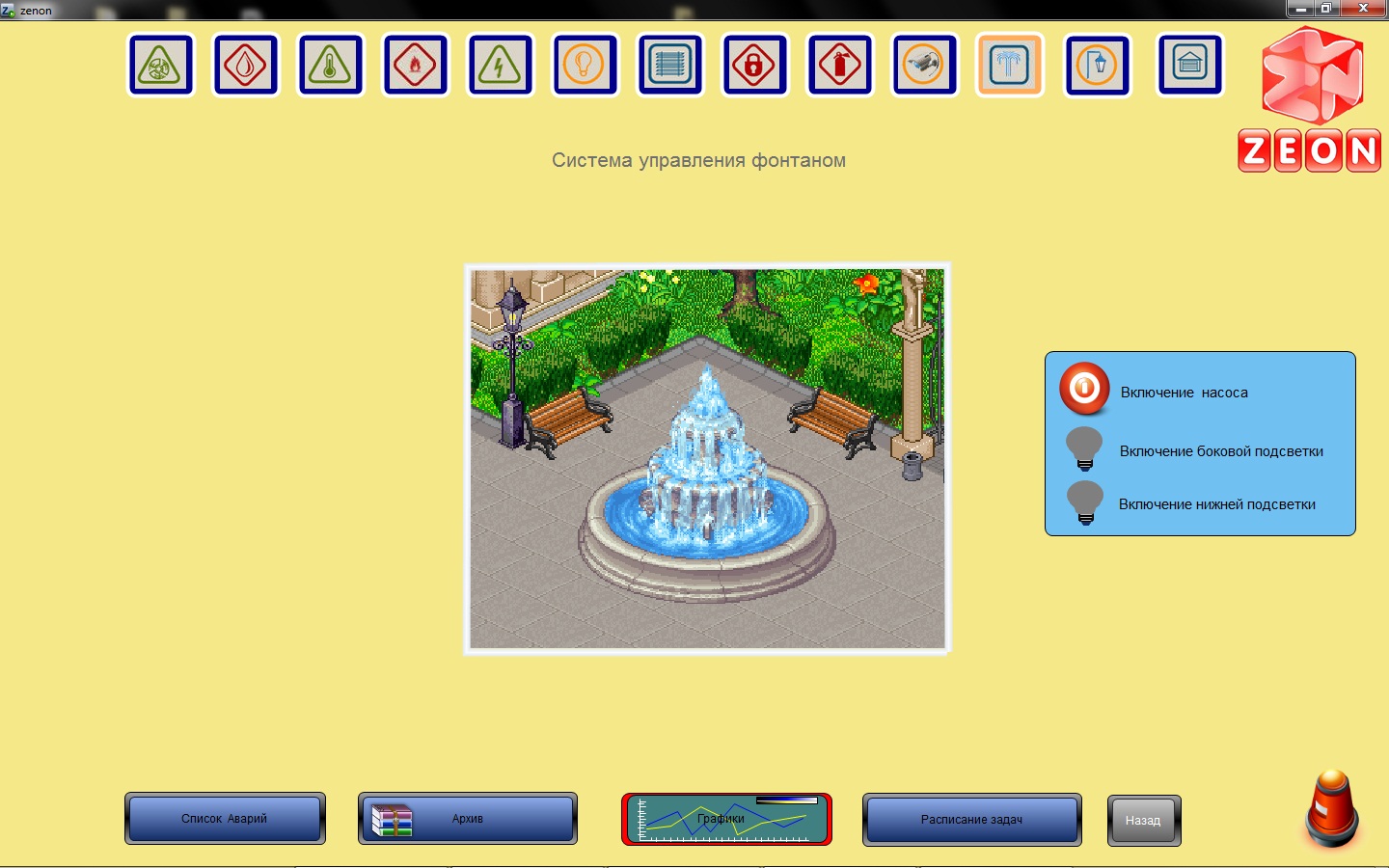

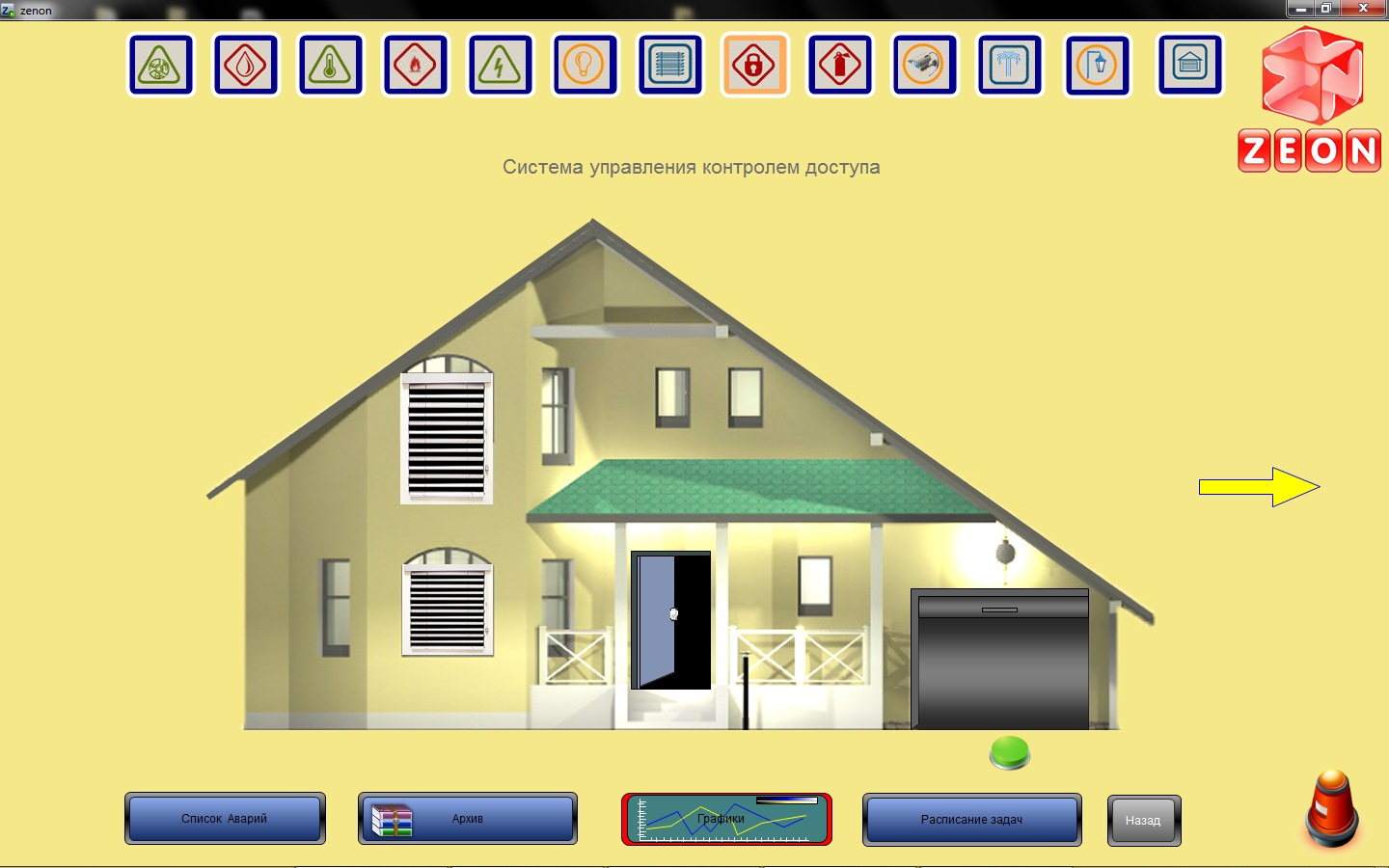

Система керування жалюзі, вхідними дверима, гаражними воротами Система керування фонтаном Система пожежної безпеки
