Модернізація підстанцій Донбаської регіональної енергетичної системи

Інтегратор/Замовник: ДТЕК Високовольтні мережі

2012-2014

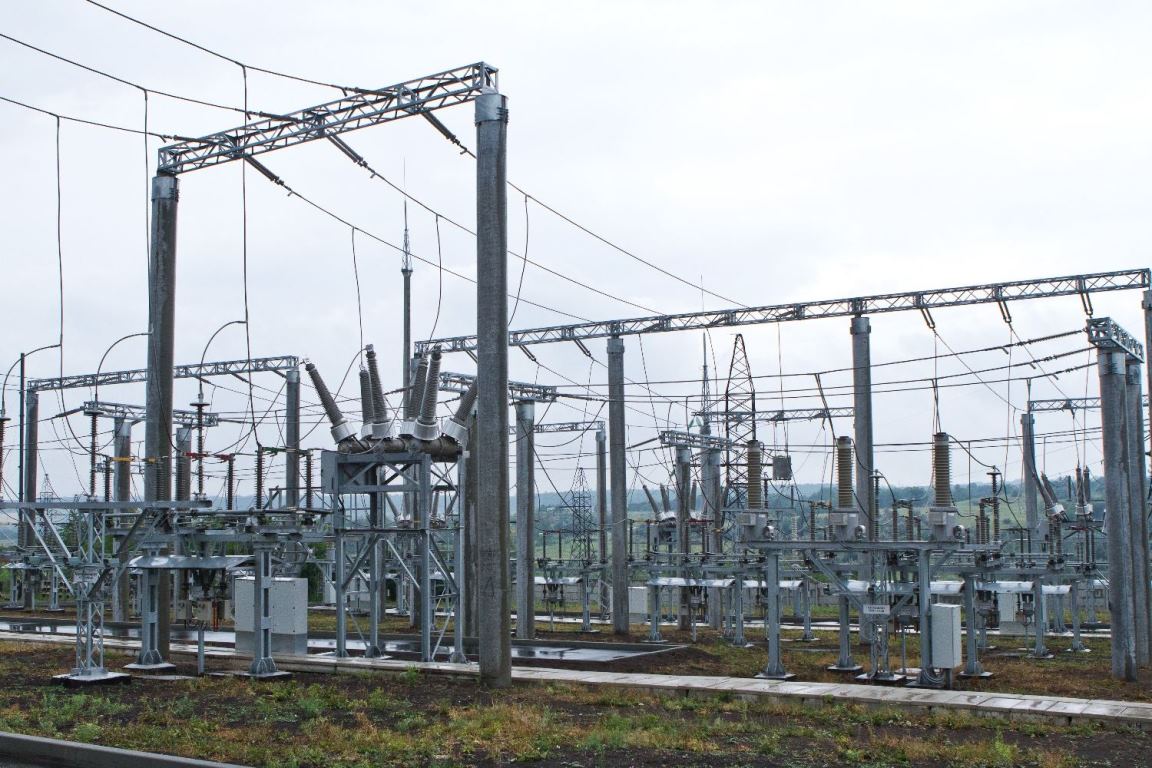

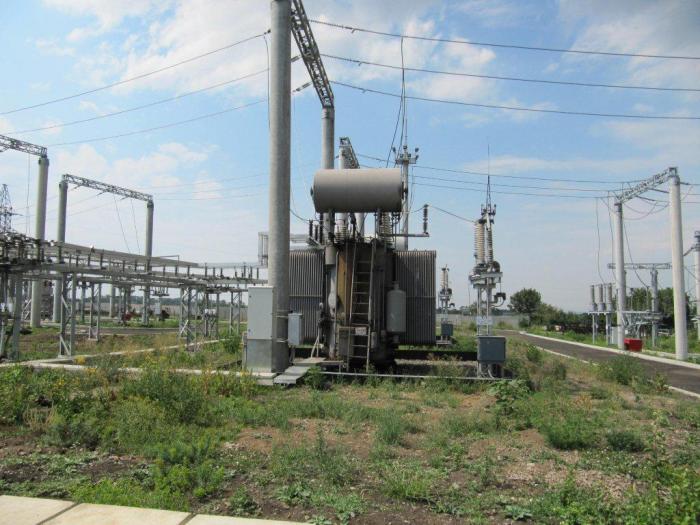

Основним напрямом інвестиційної діяльності компанії ДТЕК є оновлення основних фондів, зниження витрат на обслуговування та ремонт електричного обладнання, автоматизація виробництва та виробничих процесів та, як наслідок, підвищення надійності роботи електричної мережі, якості електроенергії та мінімізація технологічних втрат електричної енергії. Виходячи з цих завдань, спеціалістами "ДТЕК Високовольтні мережі" у короткий термін були впроваджені сучасні системи керування та диспетчеризації на наступних підстанціях Донбаської регіональної енергетичної системи:

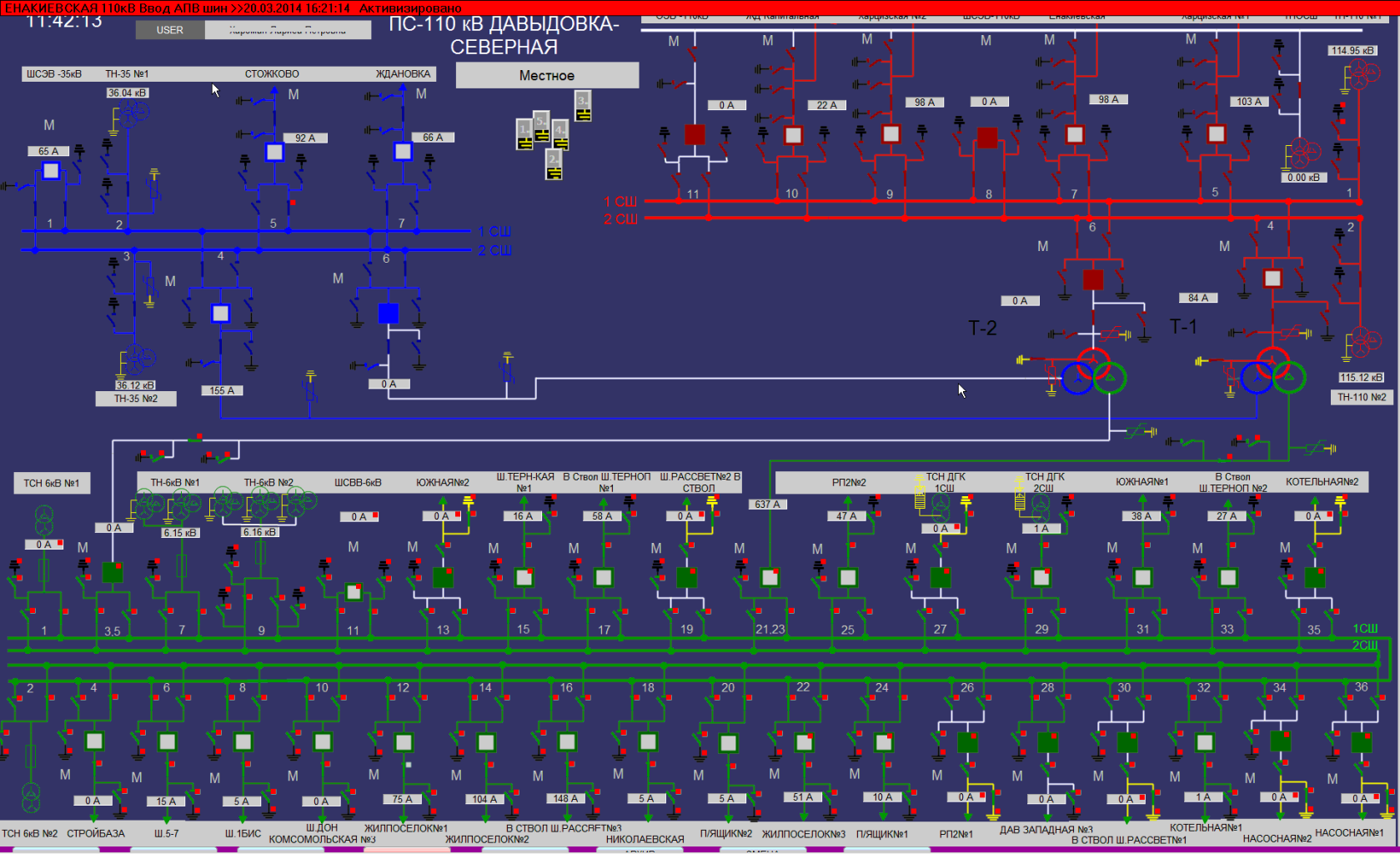

• ПС 110 кВ "Давидівка Північна" (ВРП 110кВ РЗА 110кВ)

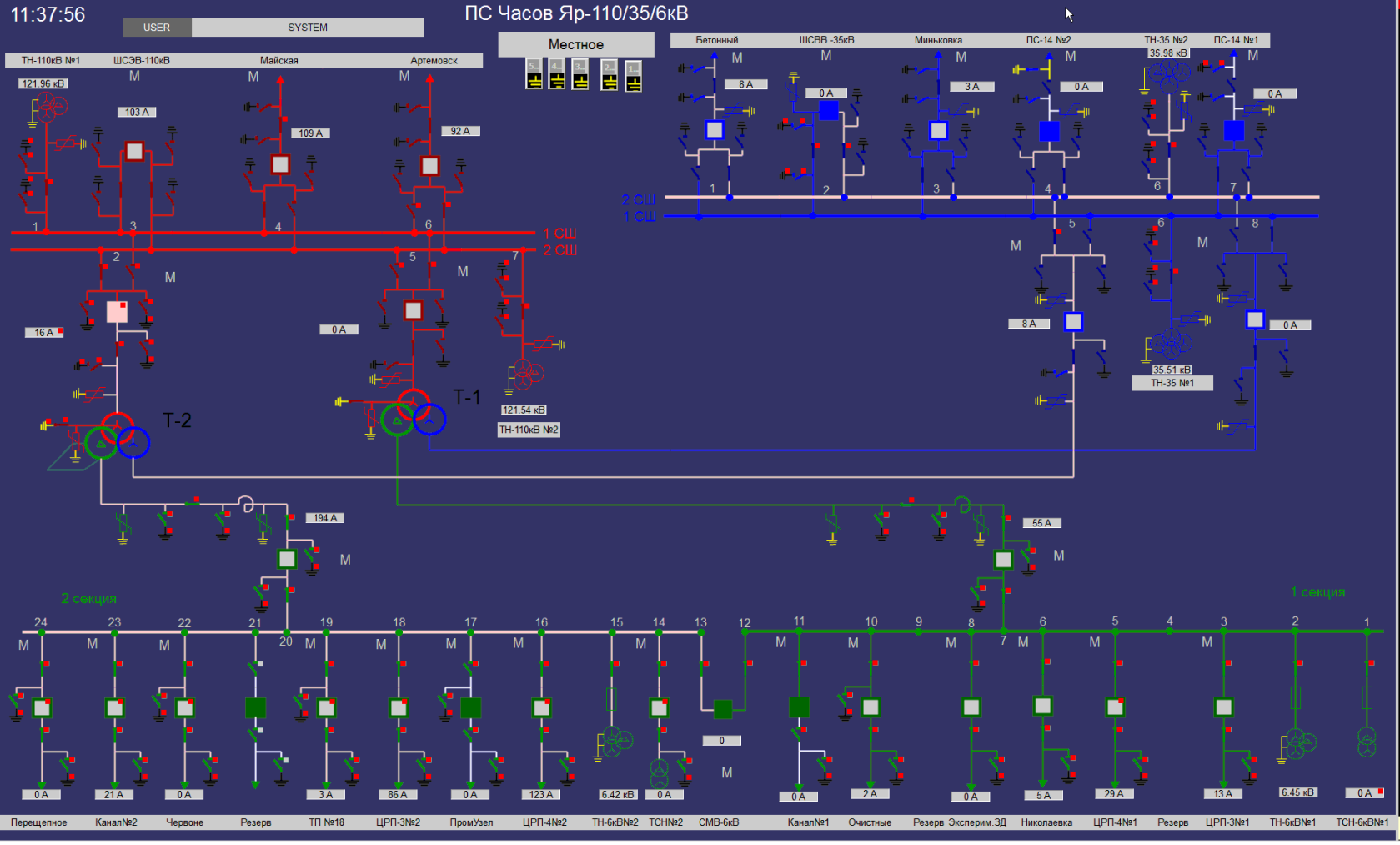

• ПС 110 кВ "Часів-Яр" (ВРП 110кВ, 35кВ, РЗА110кВ)
• ПС 110 кВ "Іверська" (ВРП 110кВ, 35кВ, РЗА110кВ)
• ПС 110 кВ "Дружківка" (ВРП 110кВ, 35кВ, РЗА 110кВ, 35кВ)
• ПС 110 кВ "Новотроїцький"

•
•

На кожній із перелічених станцій як систему диспетчеризації було використано програмно-технічний комплекс SCADA zenon Energy Edition, який має функції, спеціально призначені для керування підстанціями.

Комплектація програмного пакету:

• Кількість каналів обміну даними — 1500 TAGs
• Модуль зафарбовування ліній — ZM-ALC-EE
• Модуль історії, трендів — ZM-ARCH, ZM-ETM
• Драйвери передачі даних — IEC 60870-5-101_104, IEC 61850, DNP3, Modbus Energy
• Шлюз передачі даних до енергосистеми — Process Gateway IEC 60870 Slave
• Командна обробка дій (одне і двоетапне)
• Топологічні та технологічні блокування

Впровадження системи диспетчеризації SCADA zenon Energy Edition відповідає технічній та економічній політиці "ДТЕК Високовольтні мережі" з планомірної реконструкції обладнання підстанцій та ліній електропередачі, покращення умов для високоефективної праці персоналу компанії.
