Обмежувачі перенапруги LOVATO Electric

Обмежувач перенапруги (ОПН) — пристрій, призначений для захисту електричного та електронного обладнання від високовольтних стрибків напруги: (грозових та комутаційних).

Захист об'єкта від імпульсних перенапруг споруджують за правилами селективності, прийнятими в електротехніці - на вводі установлюють найбільш потужний прилад, потім обмежувач з меншою пропускною здатністю, далі ще менше тощо. Тому обмежувачі перенапруги розділяють на наступні категорії:

Зона 0 (група А, категорія IV) — обмежувачі, призначені для захисту об'єкту від надструмів, викликаних прямим потраплянням грозового розряду в мережу або попаданням в об'єкт, розташований поблизу від повітряної ЛЕП. Зона на вулиці, поза будівлею.

Зона 1 (група B, категорія III) — обмежувачі, що захищають від імпульсних сплесків в межах 4 кВ. Зона в будівлі, захист від прямого влучання блискавки, ввідний щит будівлі.

Зона 2 (група C, категорія II) — обмежувачі, які направляють в заземлення все, що пропустив захист В, але не більше 2,5 кВ. Зона в частині будівлі (кімната тощо), захист в щитку цієї частини.

Зона 3 (група D, категорія I) — обмежувачі, призначені для захисту споживачів, особливо чутливих до коротких надструмів. Захищають обладнання (електронні пристрої), стійкість ізоляції яких не перевищує 1,5 кВ.

Конфігуратор виробника для вибору ОПН:

- сайт (онлайн)
- PDF (завантажити)

pdfВибір запобіжника

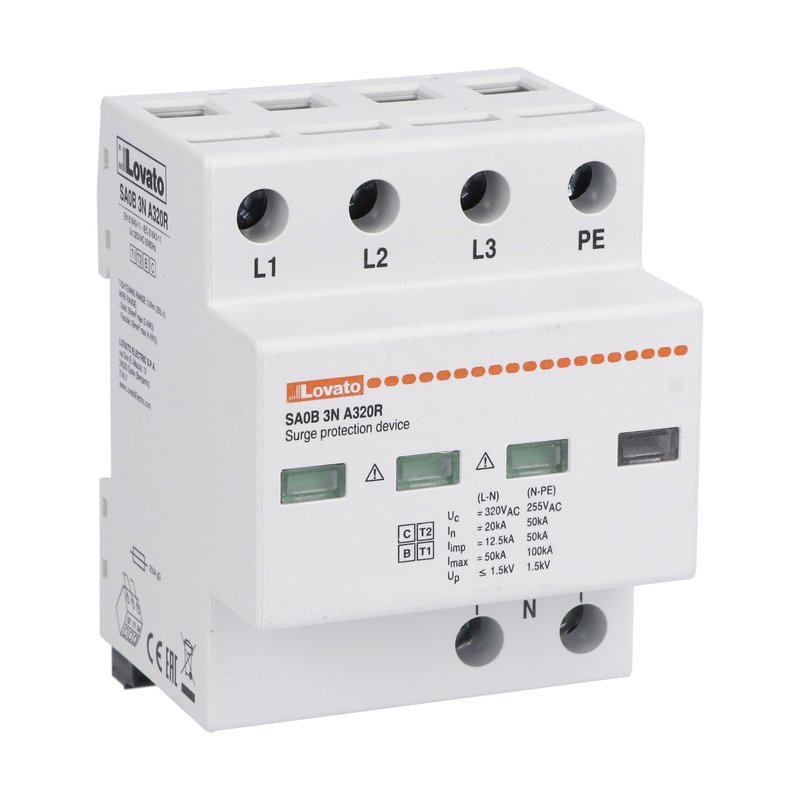

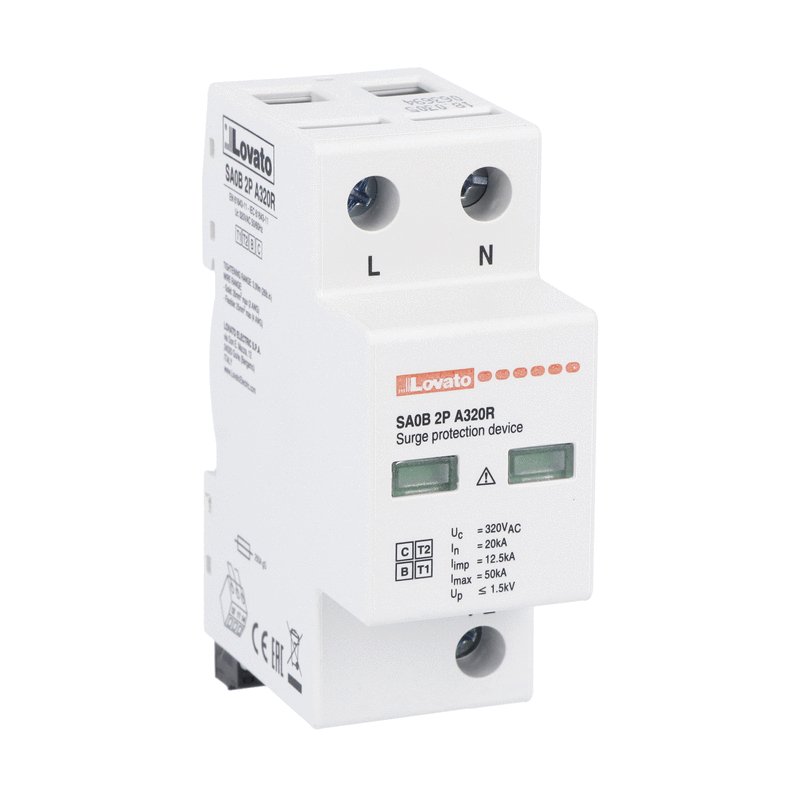

ОПН для захисту зон 1 і 2 (тип 1 і 2), релейний вихід

	Моноблочний, Iimp=25 кА		Змінний картридж, Iimp=12,5 кА		Моноблочний, Iimp=12,5 кА
Полюси		Тип		Тип		Тип +зона (тип) 3

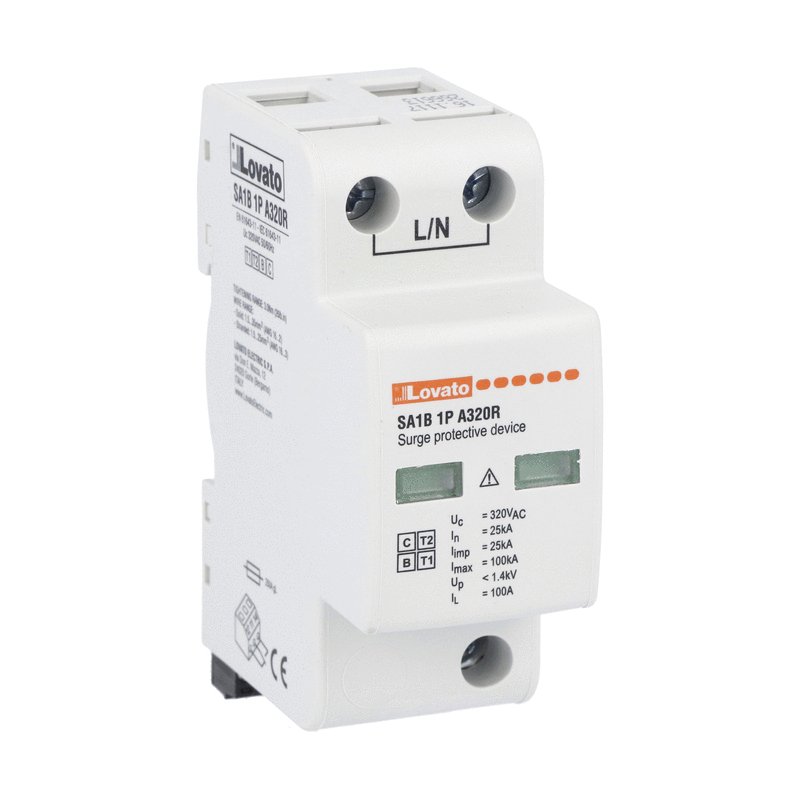

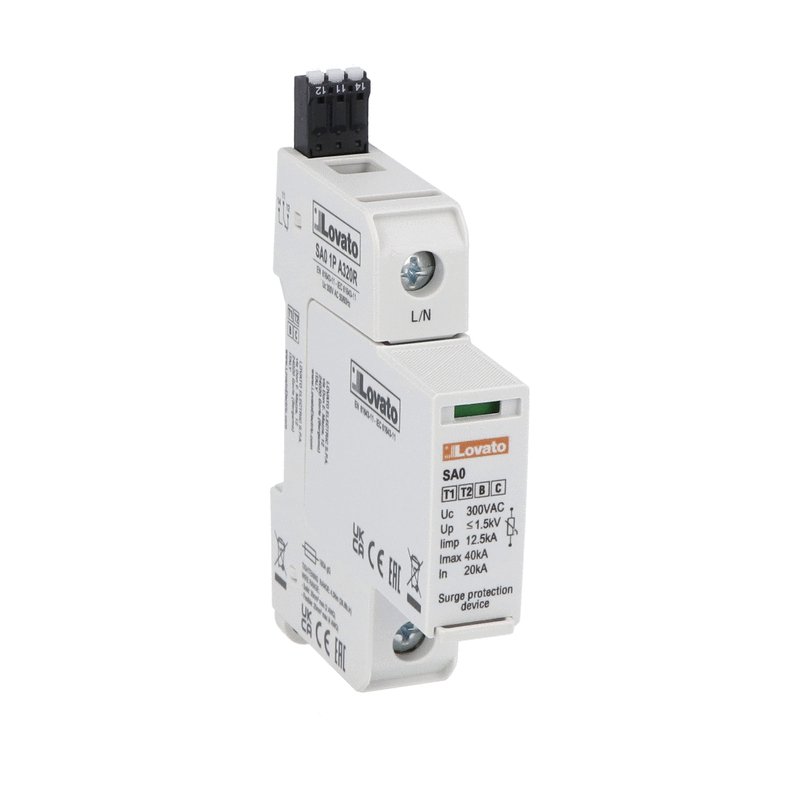

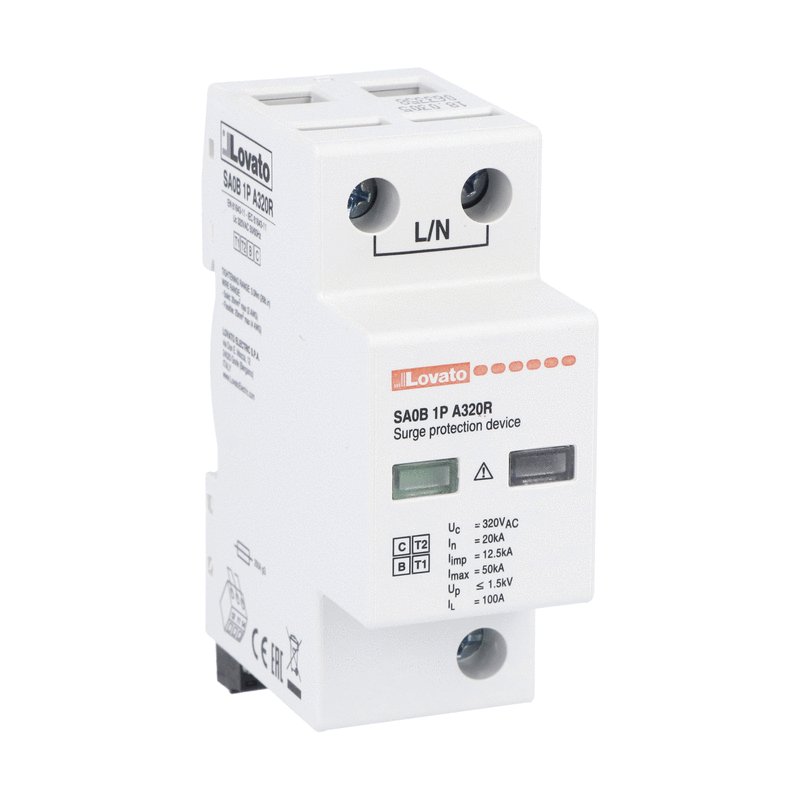

1		SA1B1PA320R		SA01PA320R

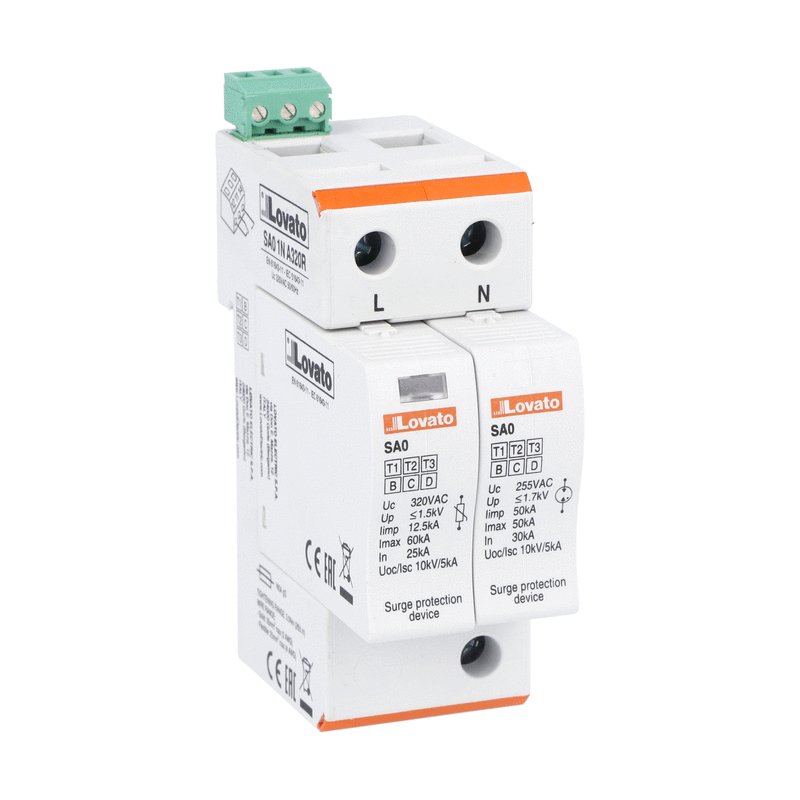

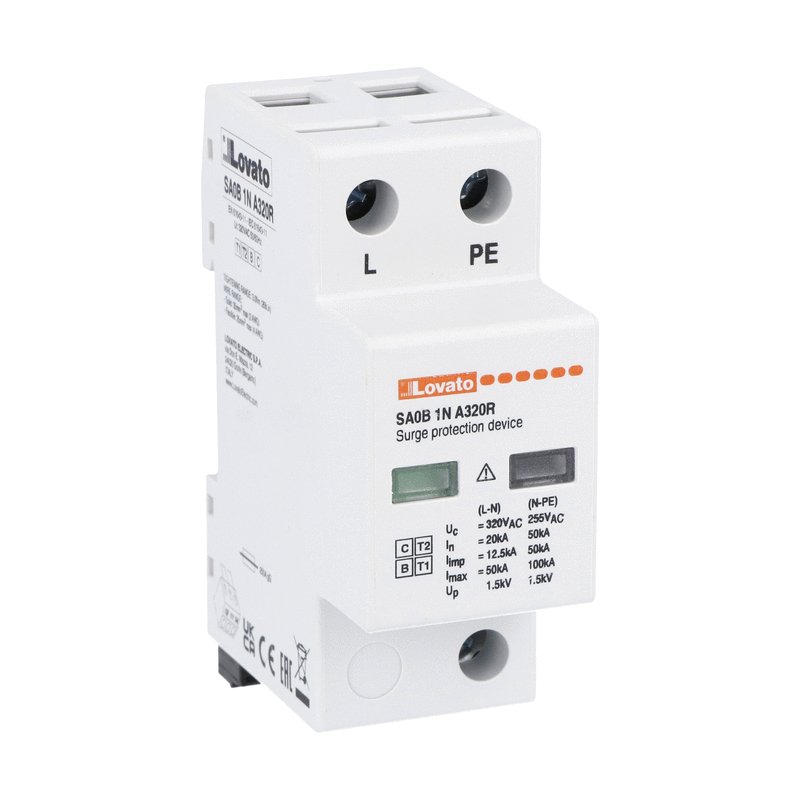

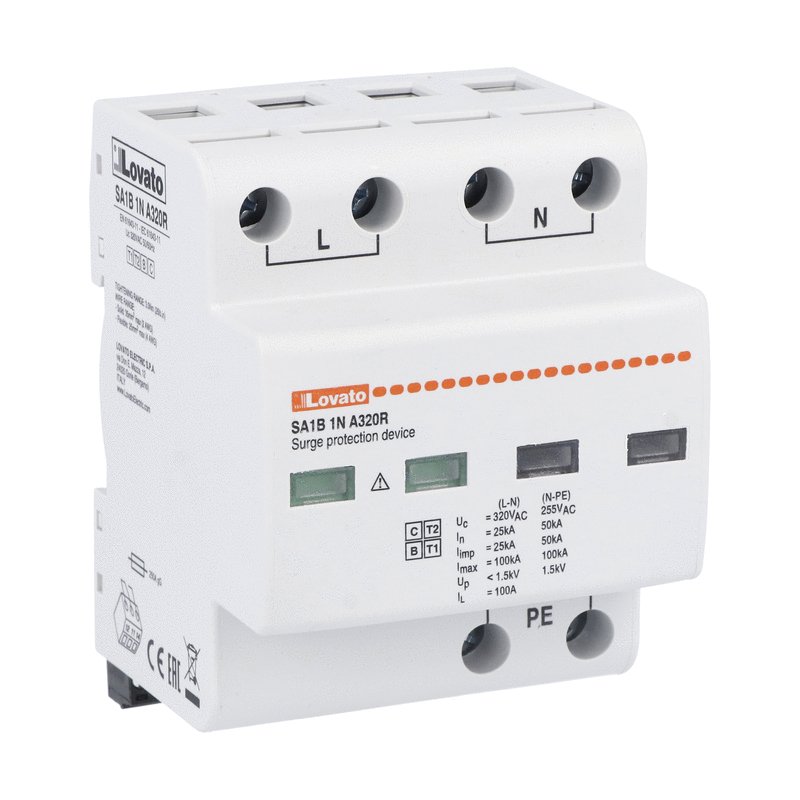

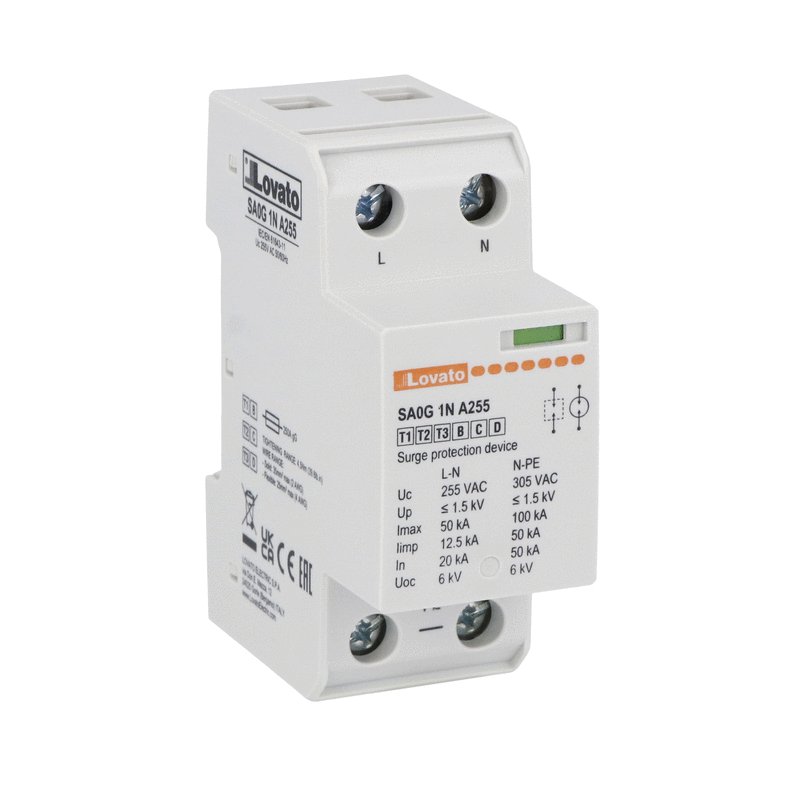

1+N		SA1B1NA320R		SA01NA320R		SA0G1NA255

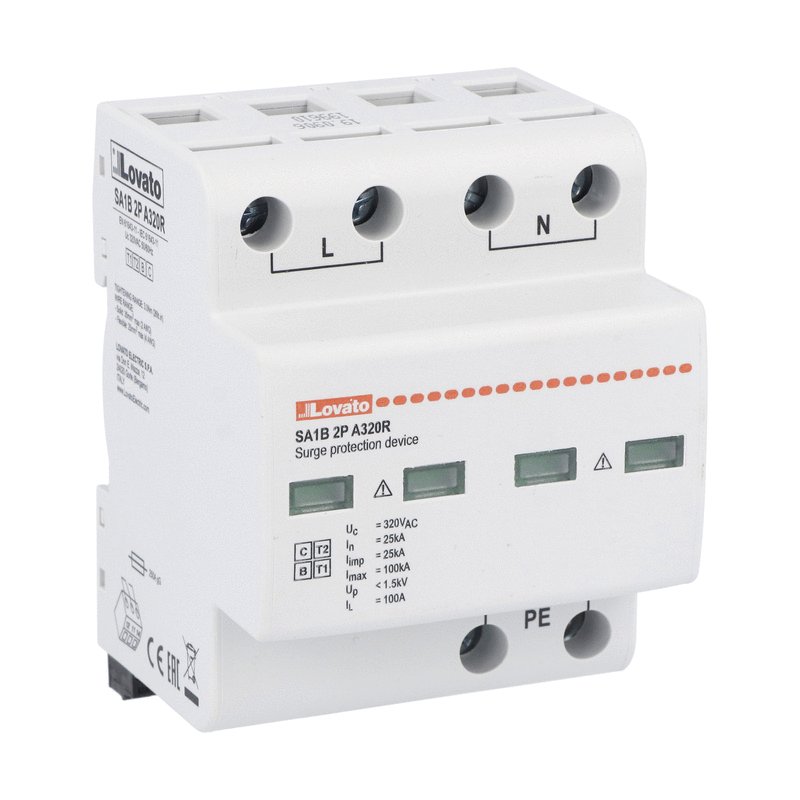

2		SA1B2PA320R		SA02PA320R

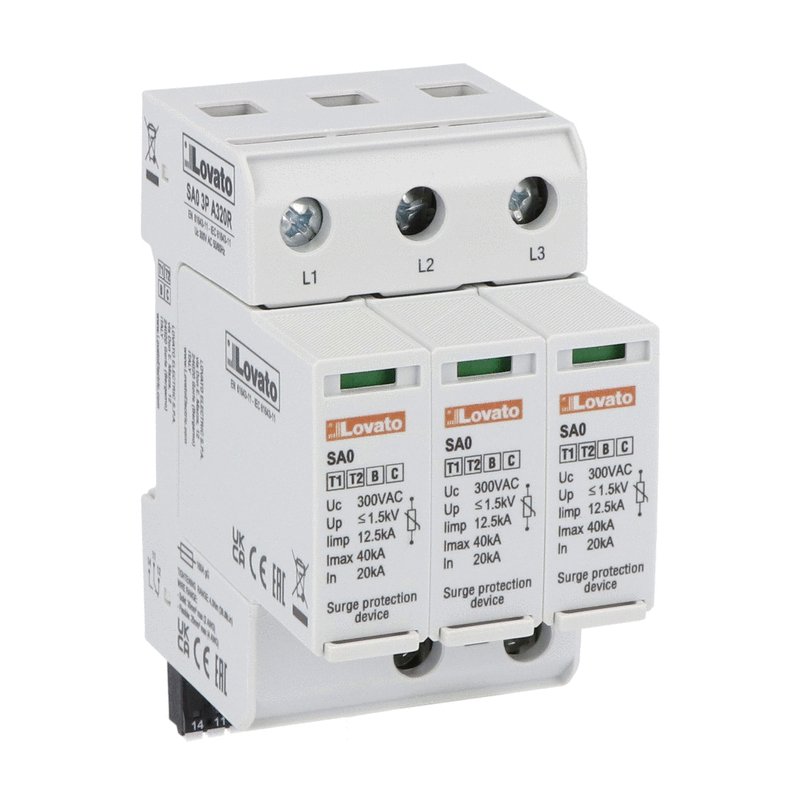

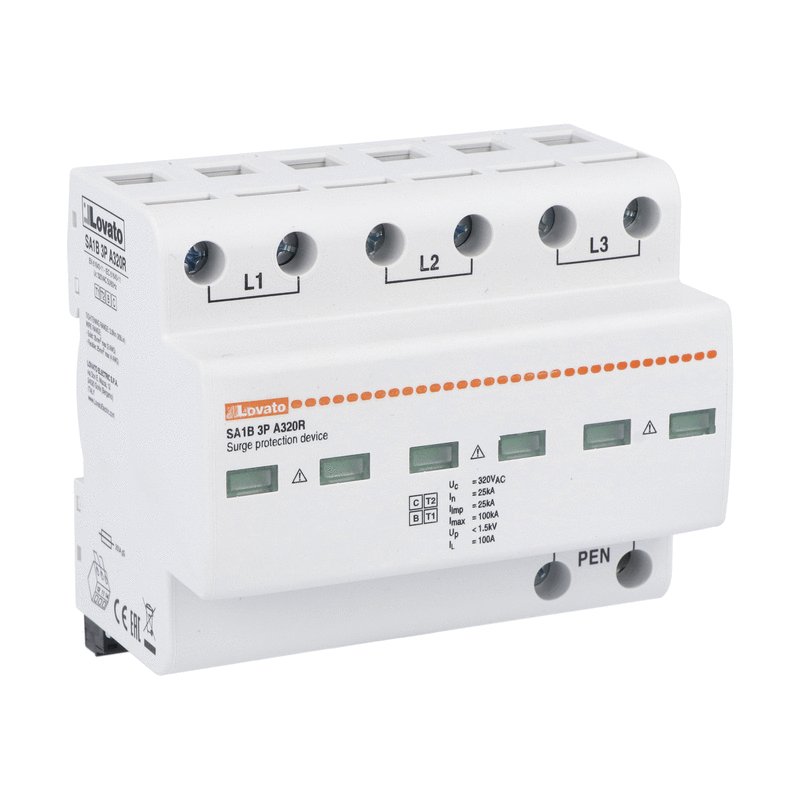

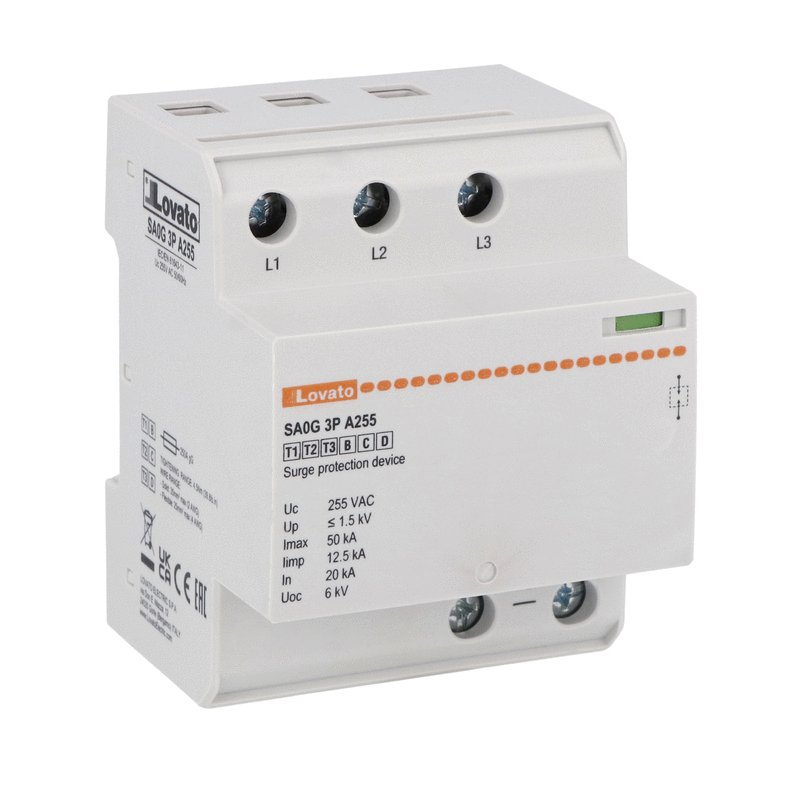

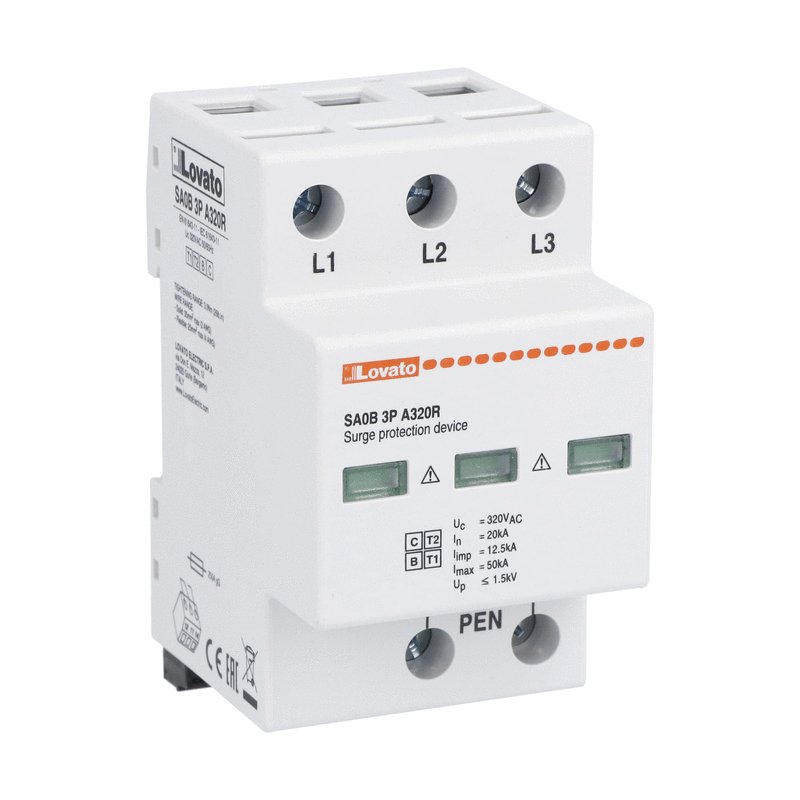

3		SA1B3PA320R		SA03PA320R		SA0G3PA255

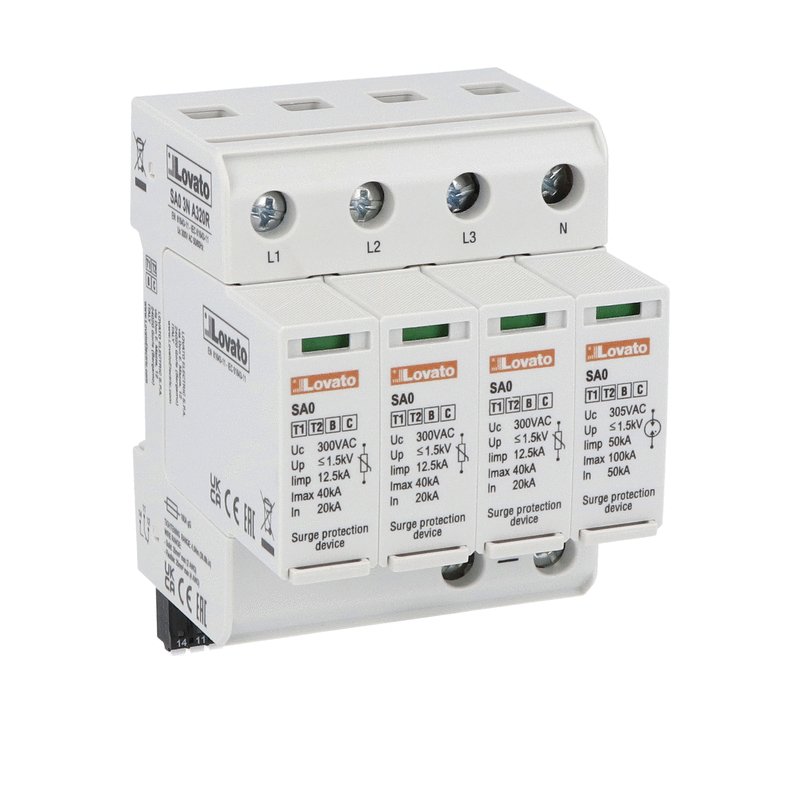

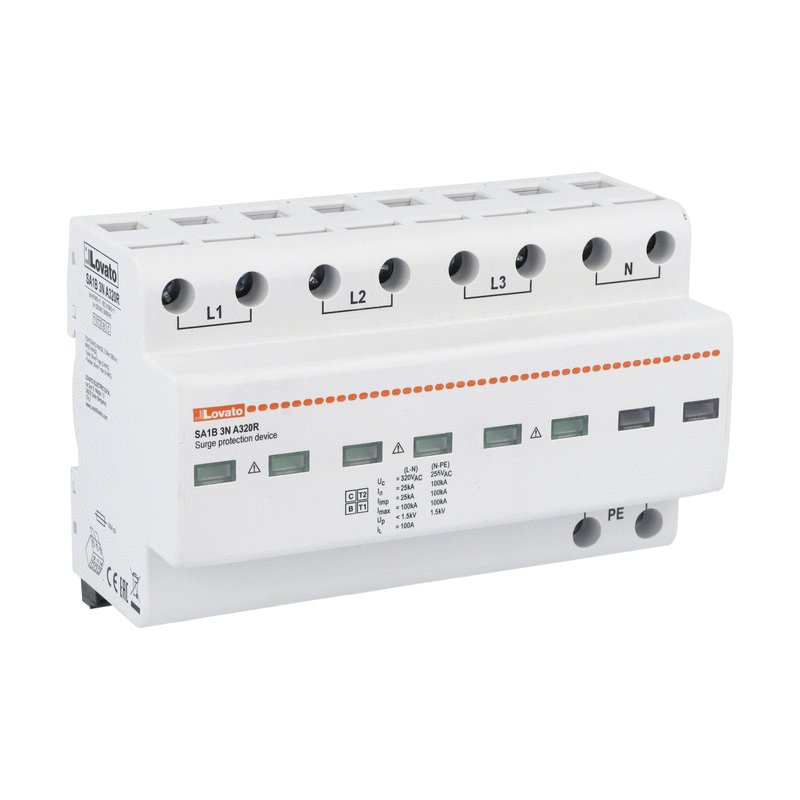

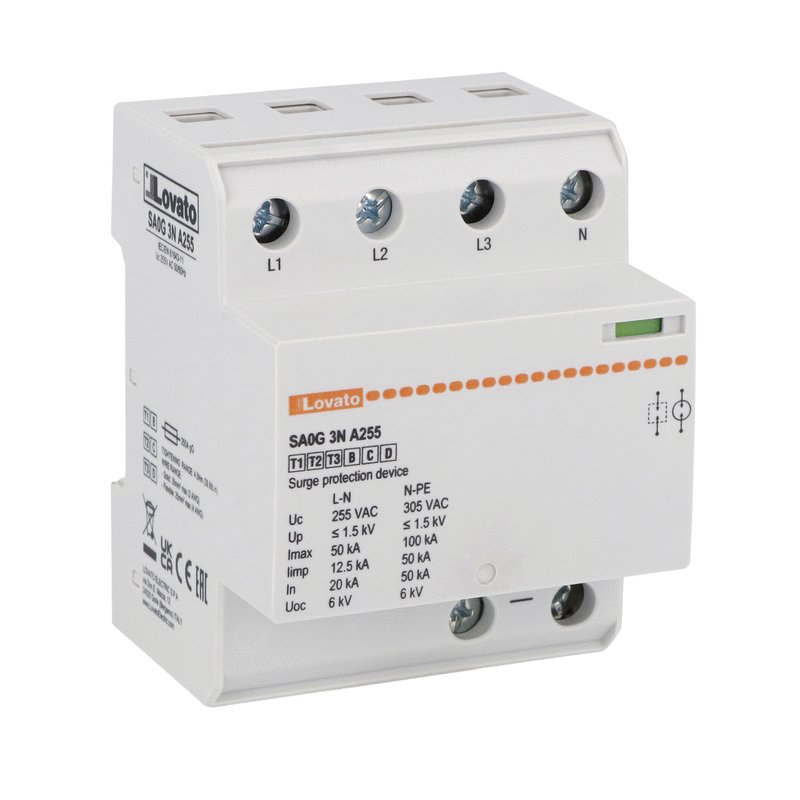

3+N		SA1B3NA320R		SA03NA320R		SA0G3NA255

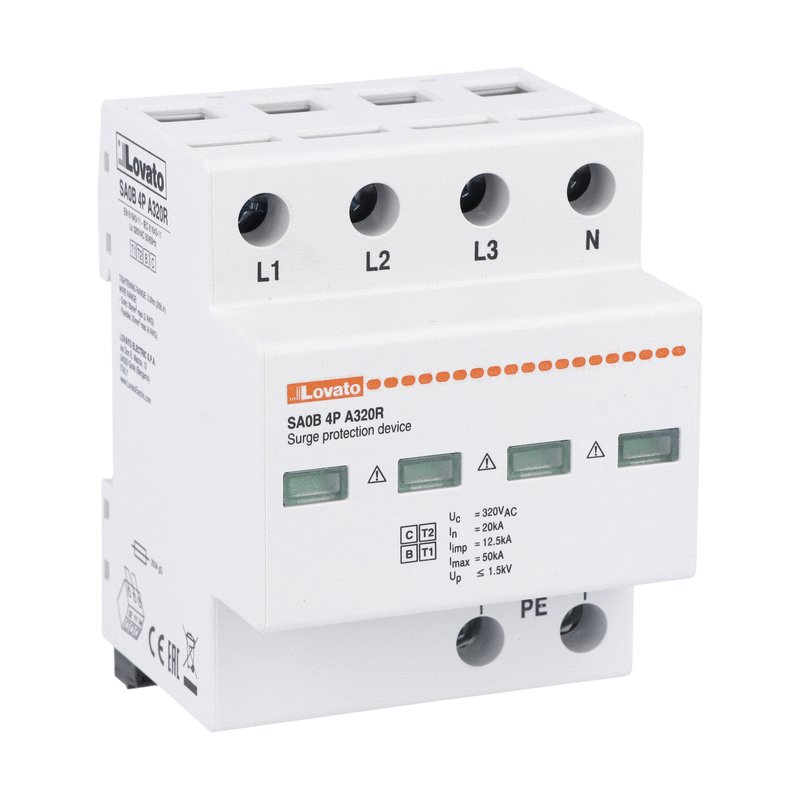

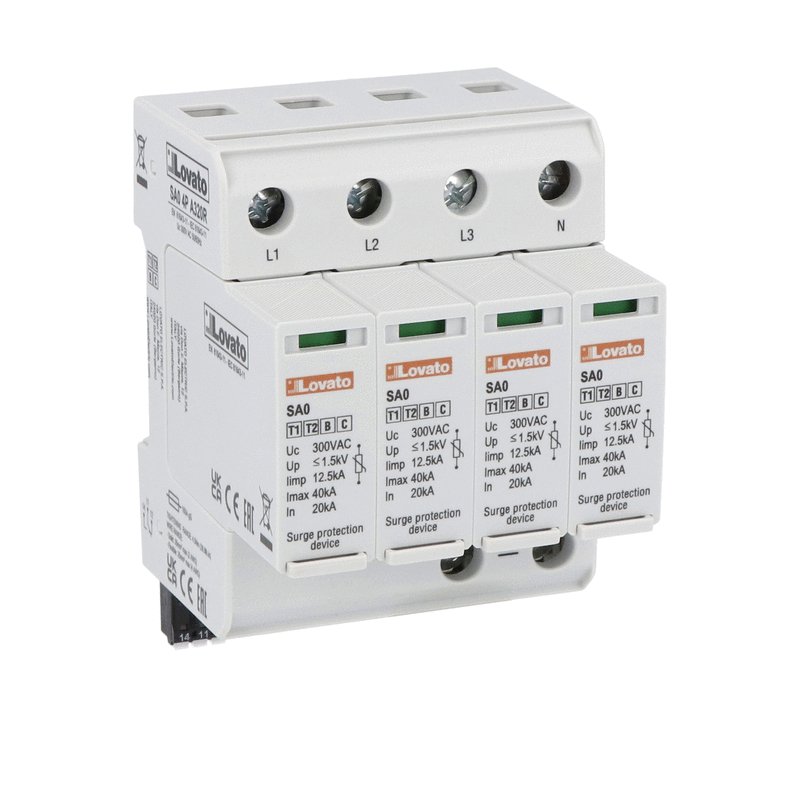

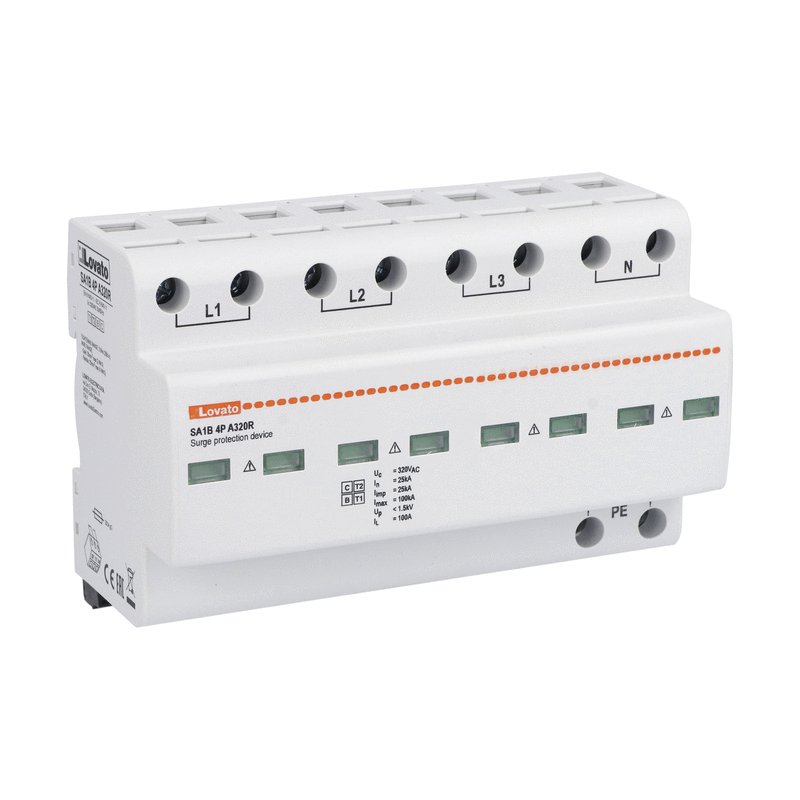

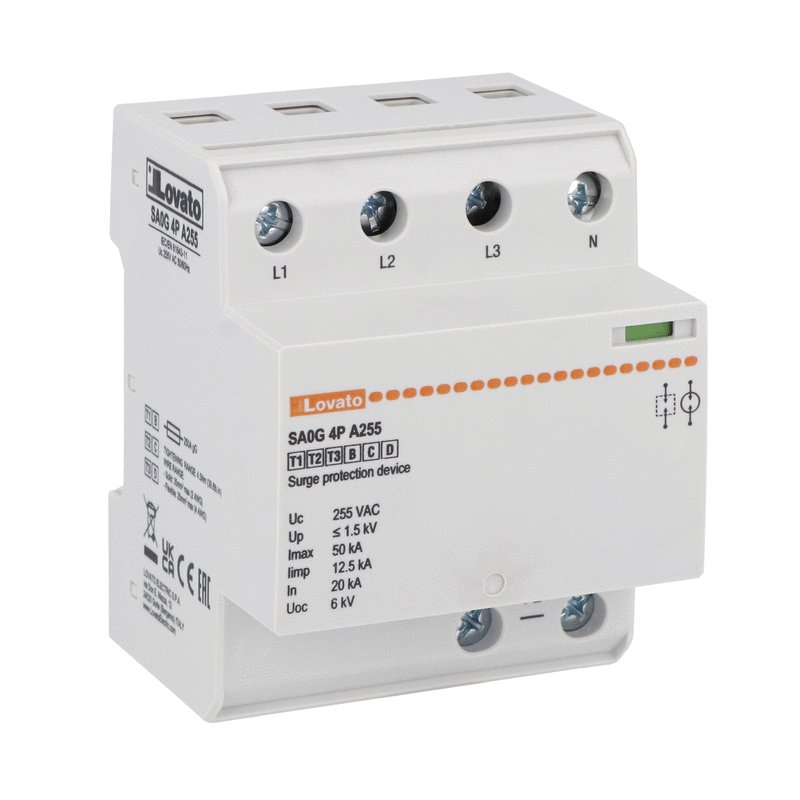

4		SA1B4PA320R		SA04PA320R		SA0G4PA255
	Інструкція		Інструкція		Інструкція

Змінний картридж, I_imp=25 кА

Полюси	Вигляд	Тип	Опис	Картридж

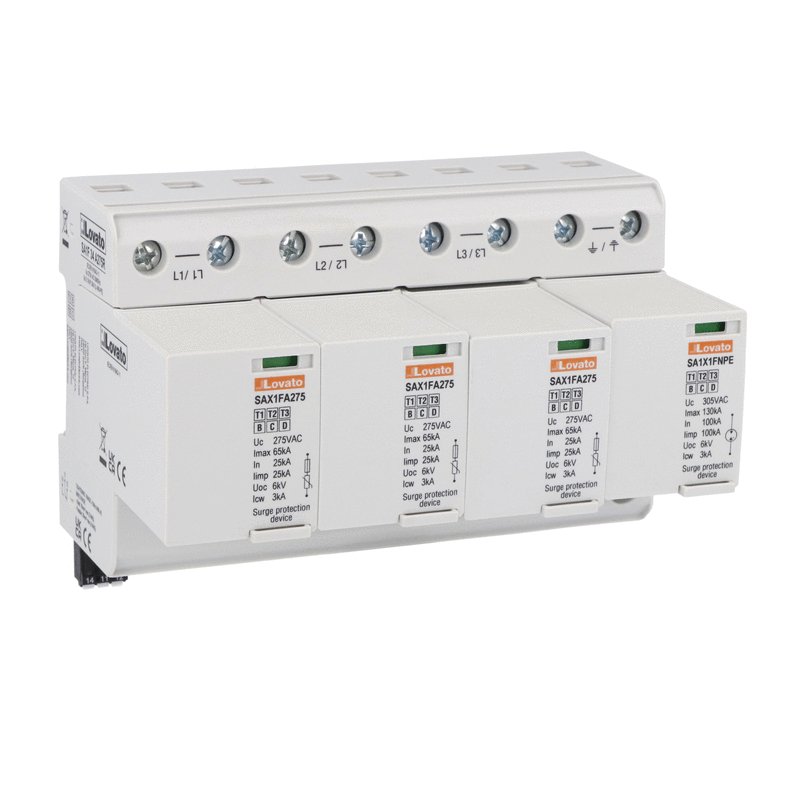

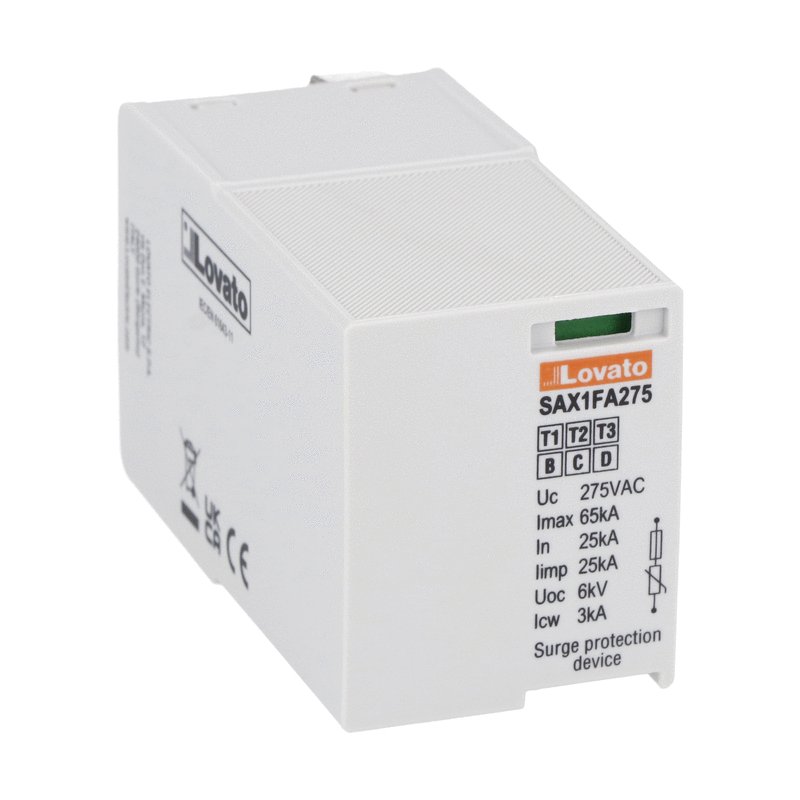

3+N/4		SA1F34A275R	Вбудовані запобіжники Без струму витоку		SAX1FA275

pdfІнструкція

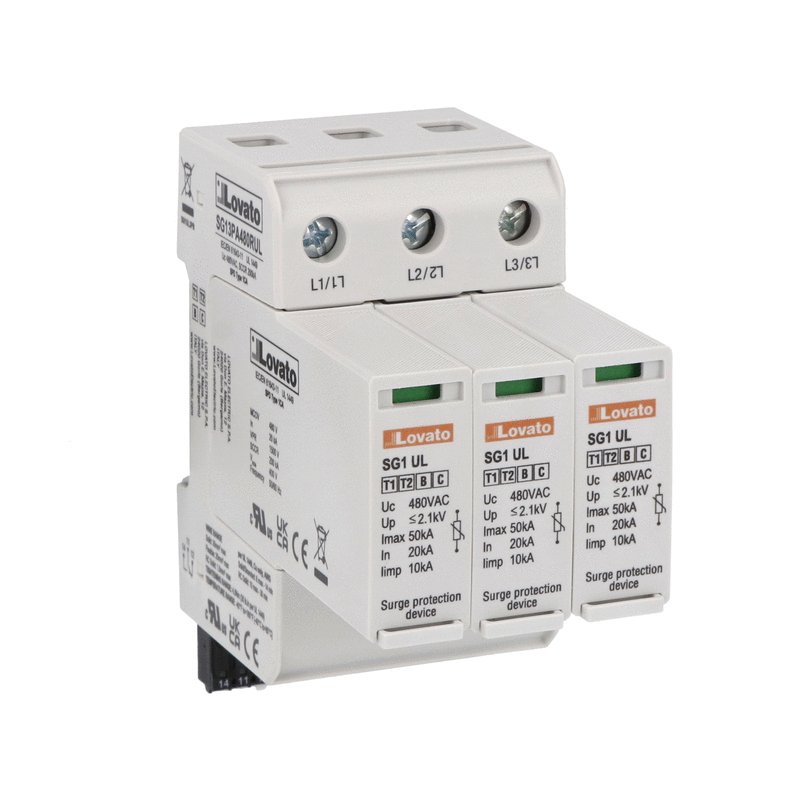

Змінний картридж, I_n=20 кА, UL сертифікат, Type 1CA/Open-Type 1

	Тип	Струм Iimp
	SG13PA300RUL	12,5 кА
	SG13PA350RUL	12,5 кА
	SG13PA480RUL	10 кА
	SG13PA750RUL	5 кА

pdfІнструкція

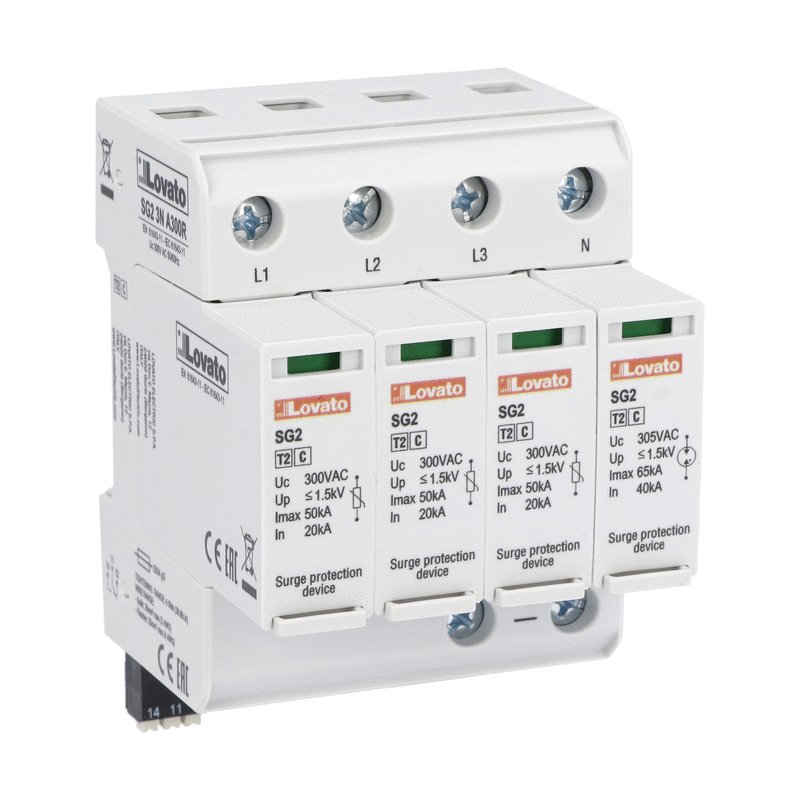

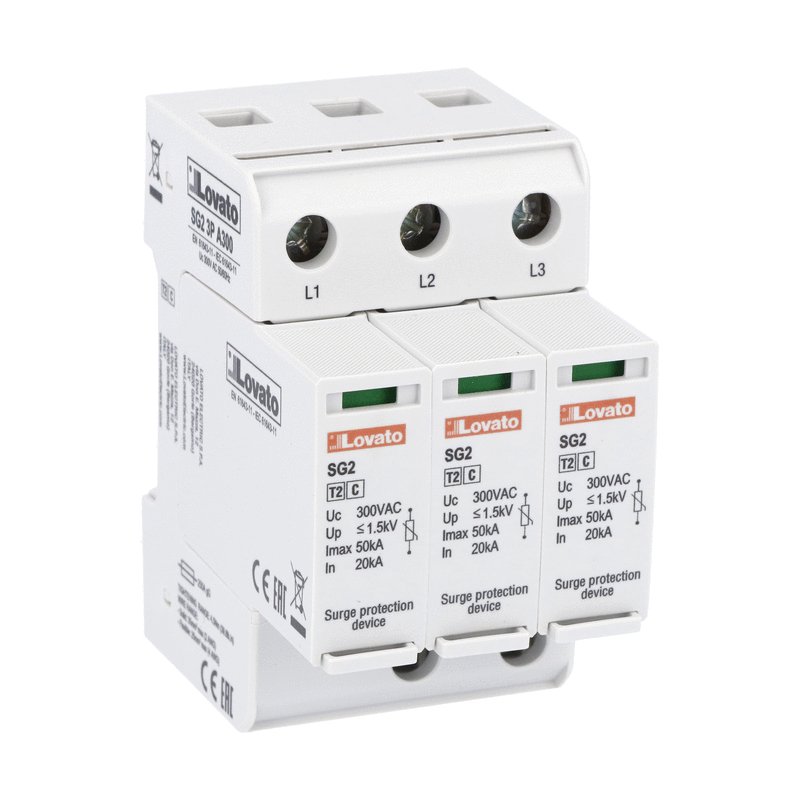

ОПН для захисту зони 2 (тип 2), змінний картридж, I_n=20 кА

	Тип	Фази	Вихід		Тип	Фази	Вихід

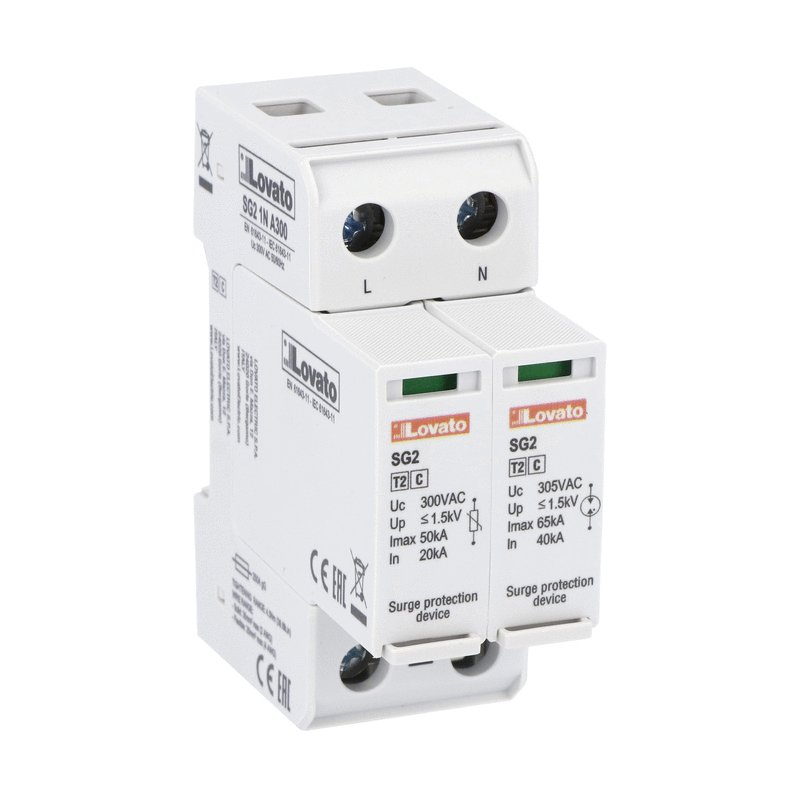

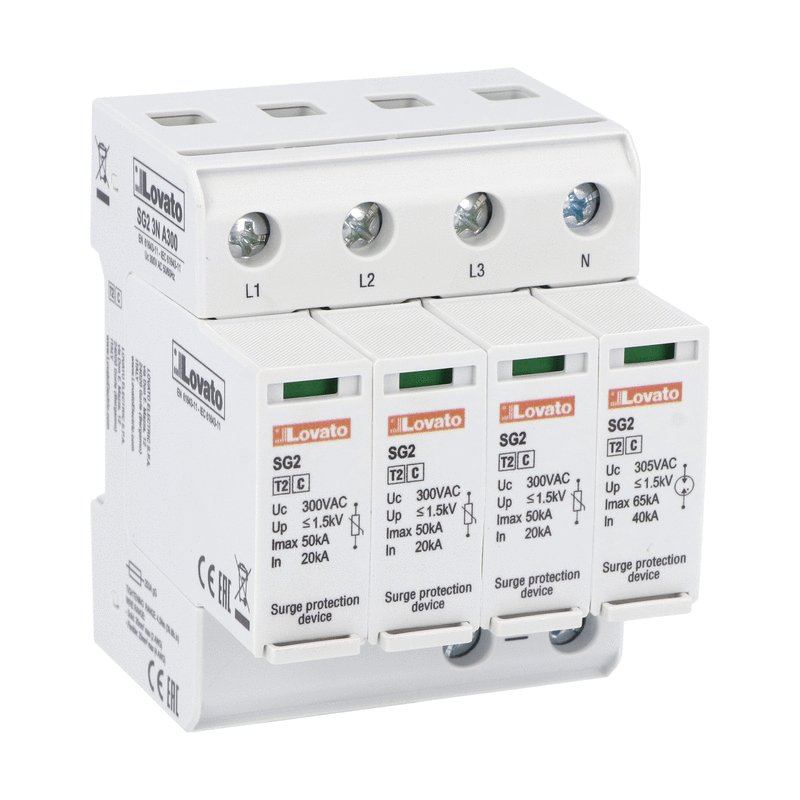

	SG21NA300	1	-		SG23NA300	3	-

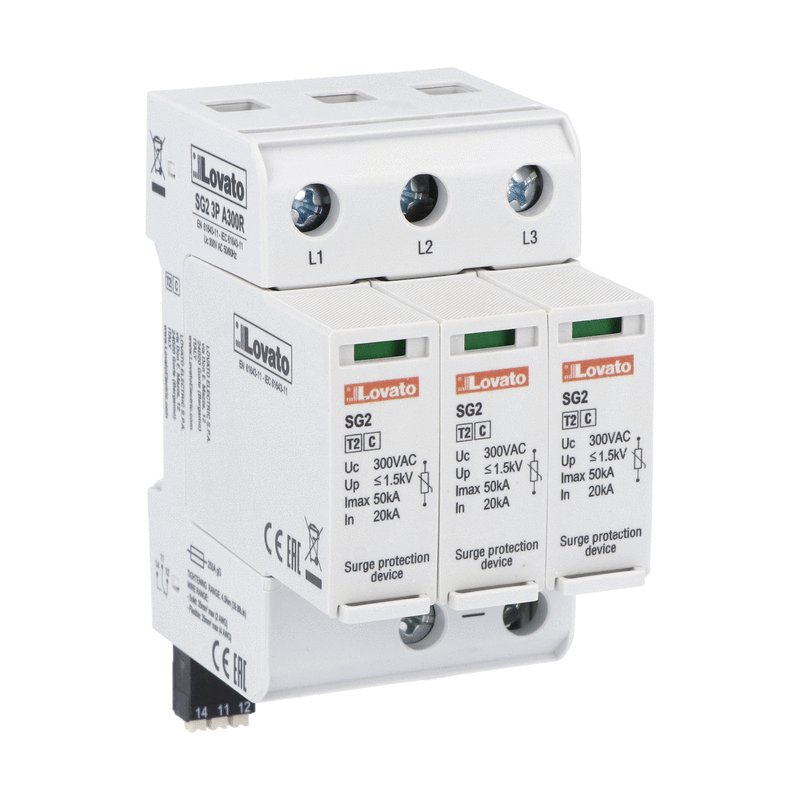

	SG21NA300R	1	реле		SG23NA300R	3	реле

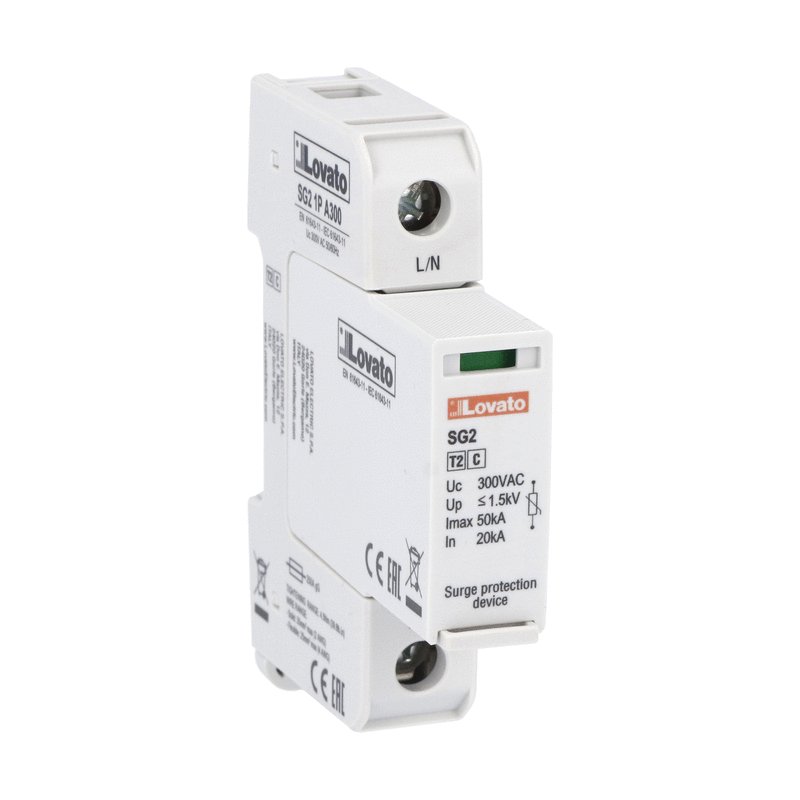

	SG21PA300	1+N	-		SG23PA300	3+N	-

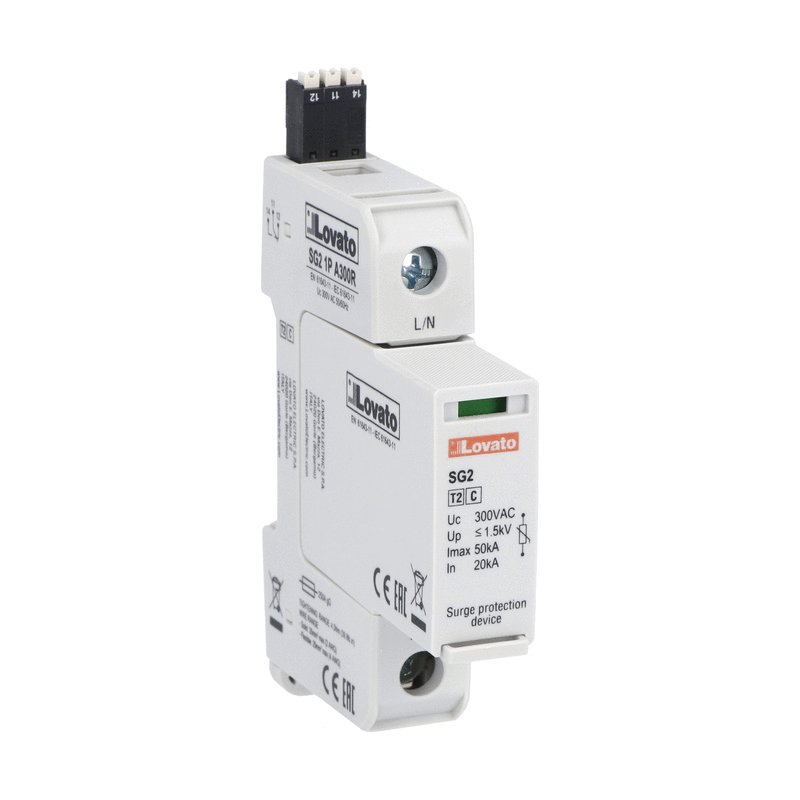

	SG21PA300R	1+N	реле		SG23PA300R	3+N	реле

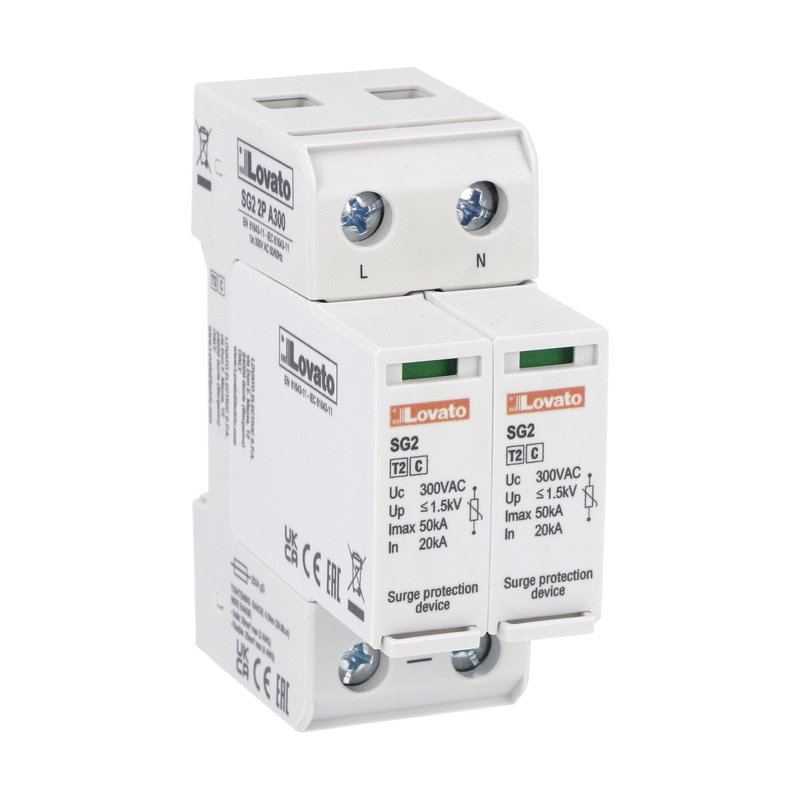

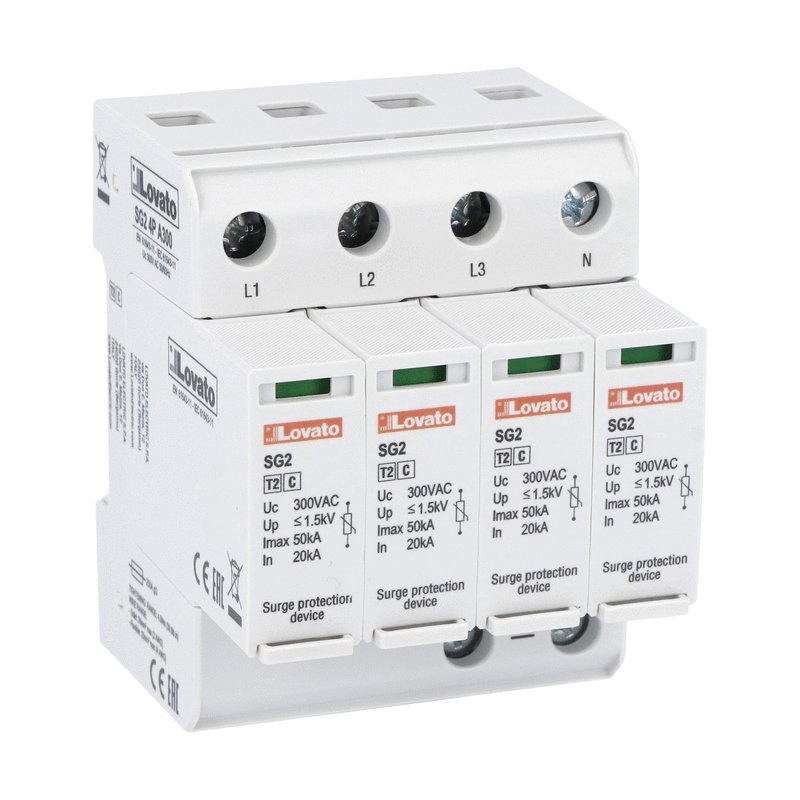

	SG22PA300	2	-		SG24PA300	4	-

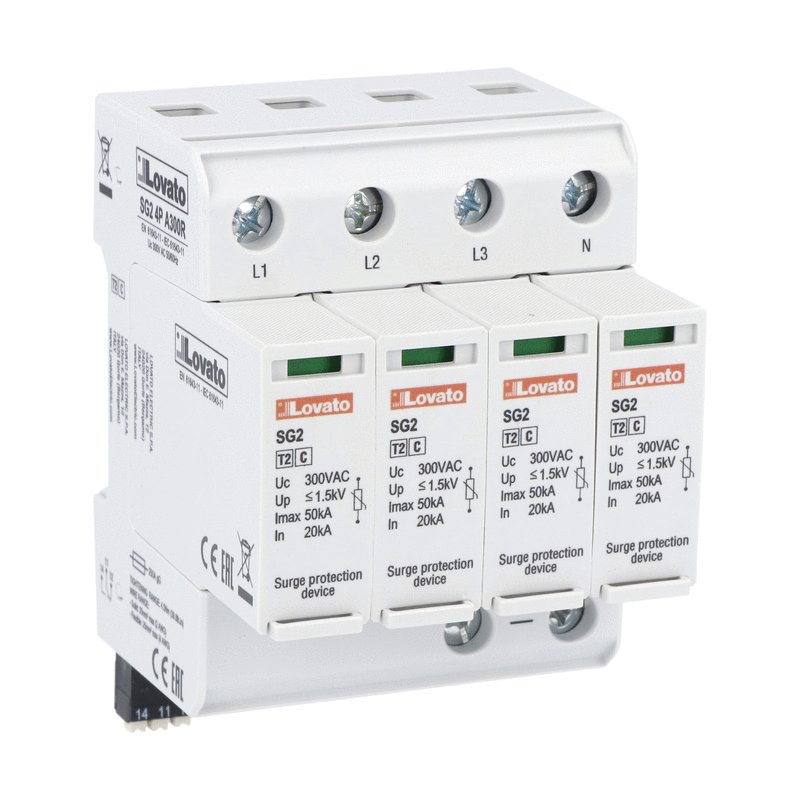

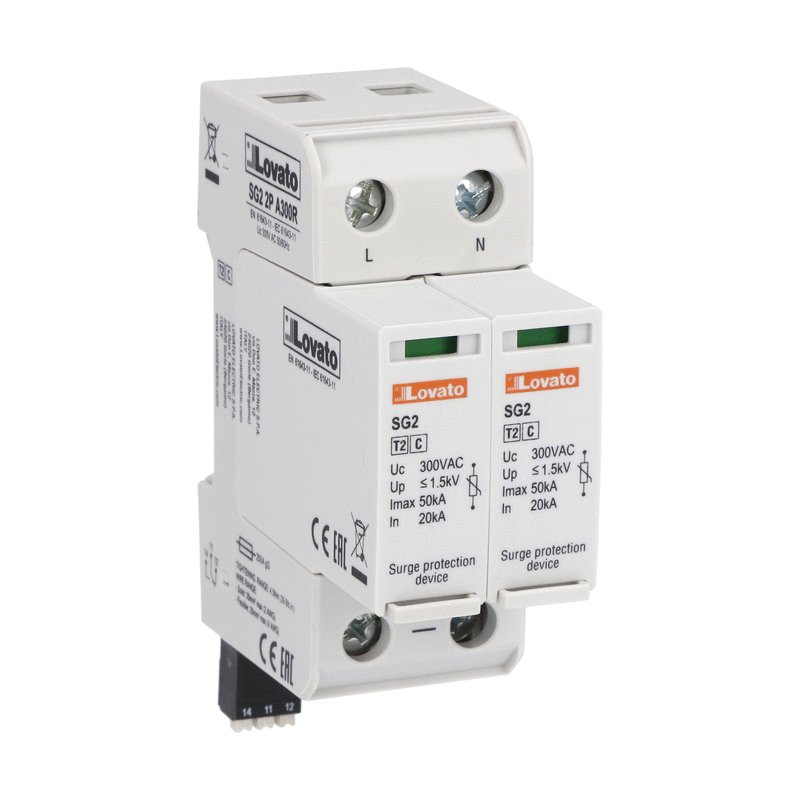

	SG22PA300R	2	реле		SG24PA300R	4	реле

pdfІнструкція

ОПН для захисту зони 2 (тип 2), змінний картридж, I_n=5 кА

	Тип	Фази

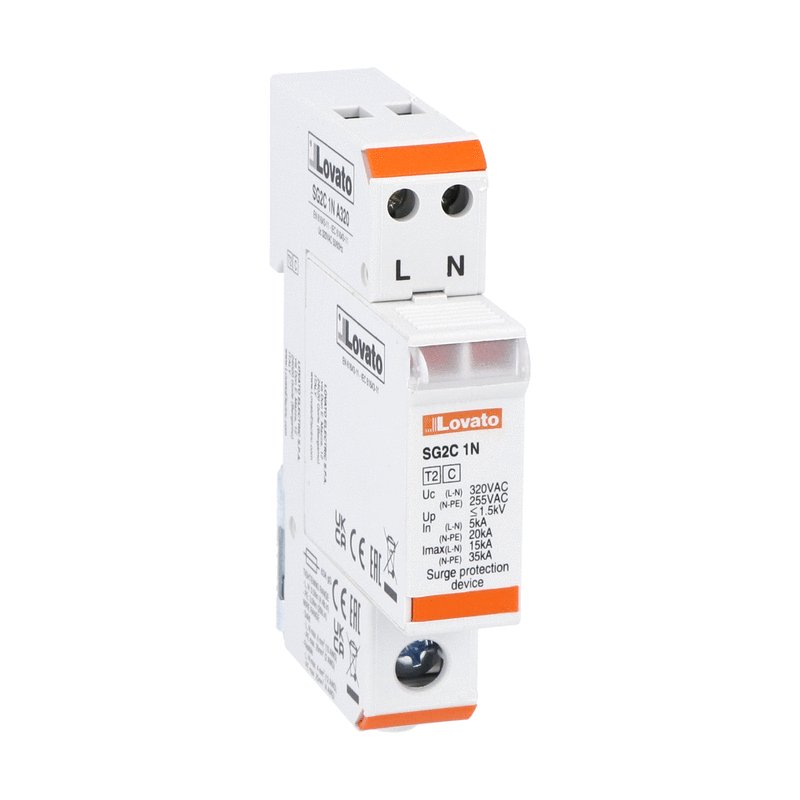

	SG2C1NA320	1+N
	SG2C2PA320	2

pdfІнструкція

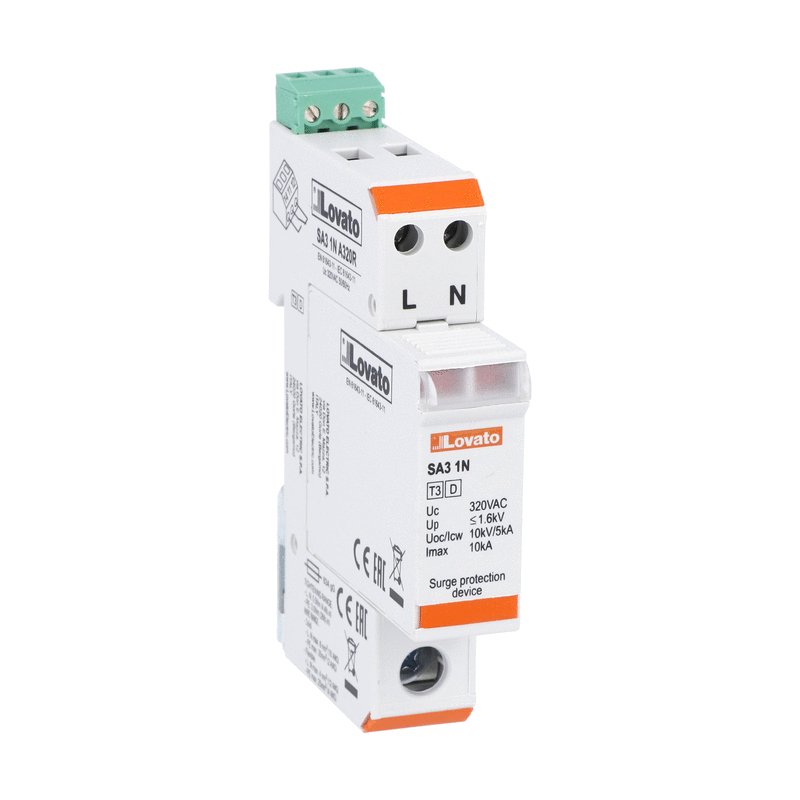

ОПН для захисту зони 3 (тип 3), 1+N змінний картридж, U_oc/I_cw=10 кВ/5 кА

	Тип	Вихід
	SA31NA320R	1+N

pdfІнструкція

Змінний картридж, Uoc/Icw=6 кВ/3кА

	Тип	Сигналізація

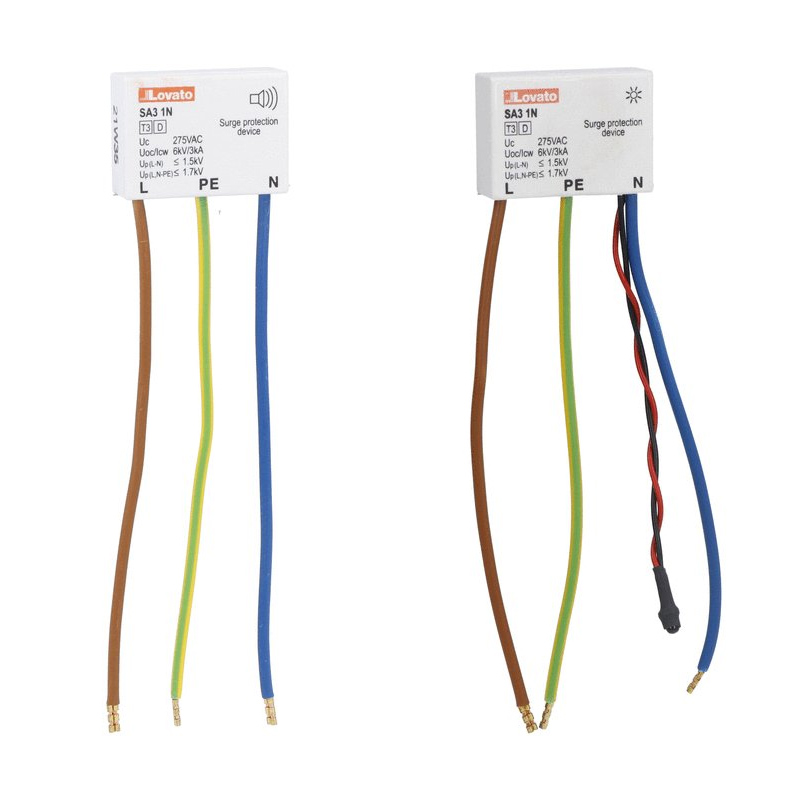

	SA31NA275MS	звукова
	SA31NA275ML	звукова

pdfІнструкція

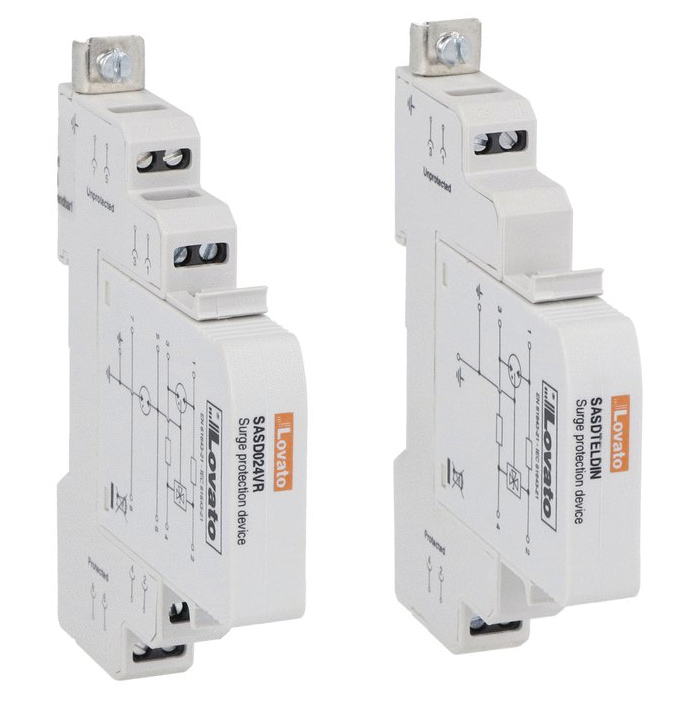

ОПН для захисту інформаційних або сигнальних ліній, типC2-D1, I_n=10 кА

	Тип	Лінія	Вихід

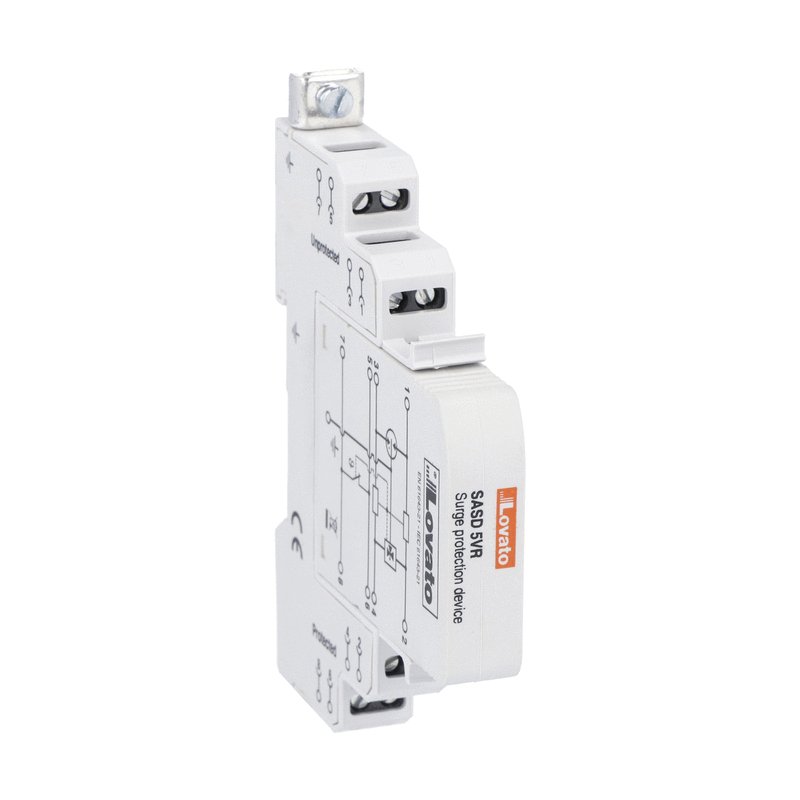

	SASD5VR Інструкція	RS485 - 5В DC	Реле

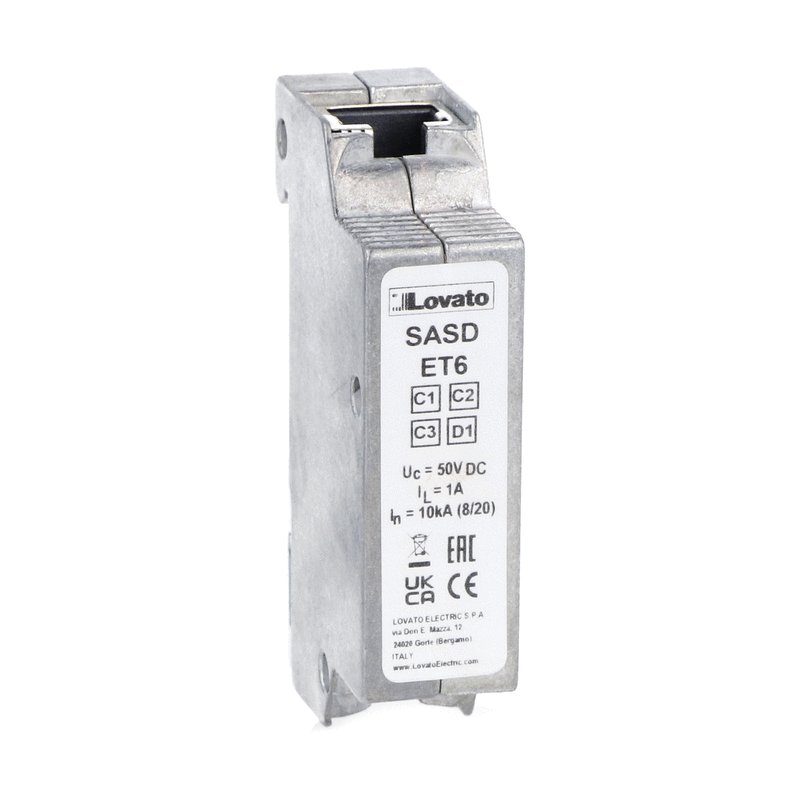

	SASDET6 Інструкція	Ethernet 6 - POE	-
	SASD024VR Інструкція	BUS 24В DC	Реле
	SASDTELDIN Інструкція	Телефон 110В DC (на DIN-рейку)	Реле

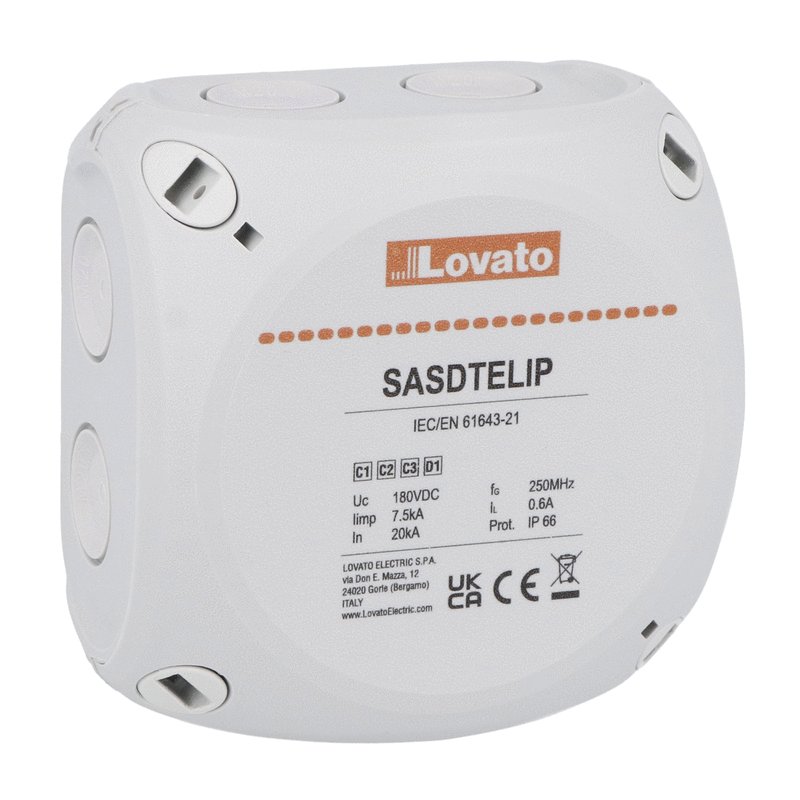

	SASDTELIP Інструкція	Телефон 110В DC (на поверхню)	-

ОПН для фотоелектричного використання, змінні картриджі, підключення +, -, PE

	Тип	Зони	Напруга, В DC	Вихід	Картриджі

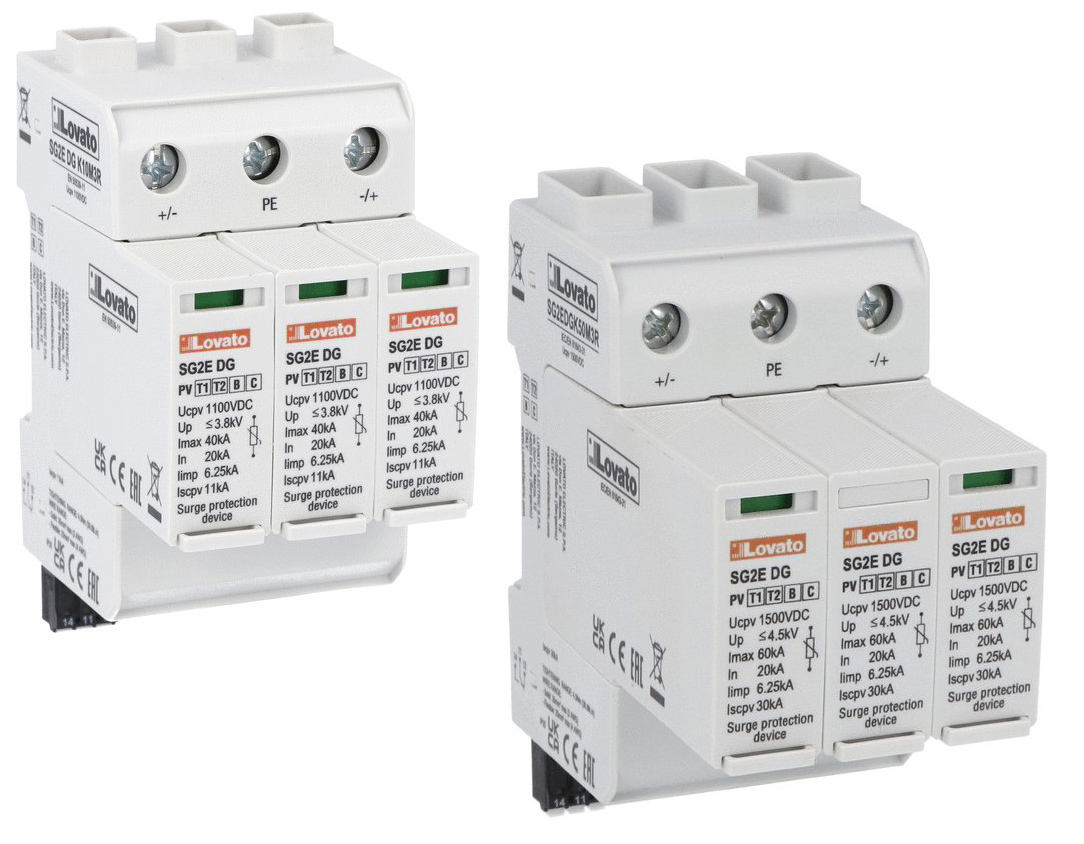

	SG2EDGK10M3R	1, 2	1100	реле
	SG2EDGK50M3R	1, 2	1500	реле

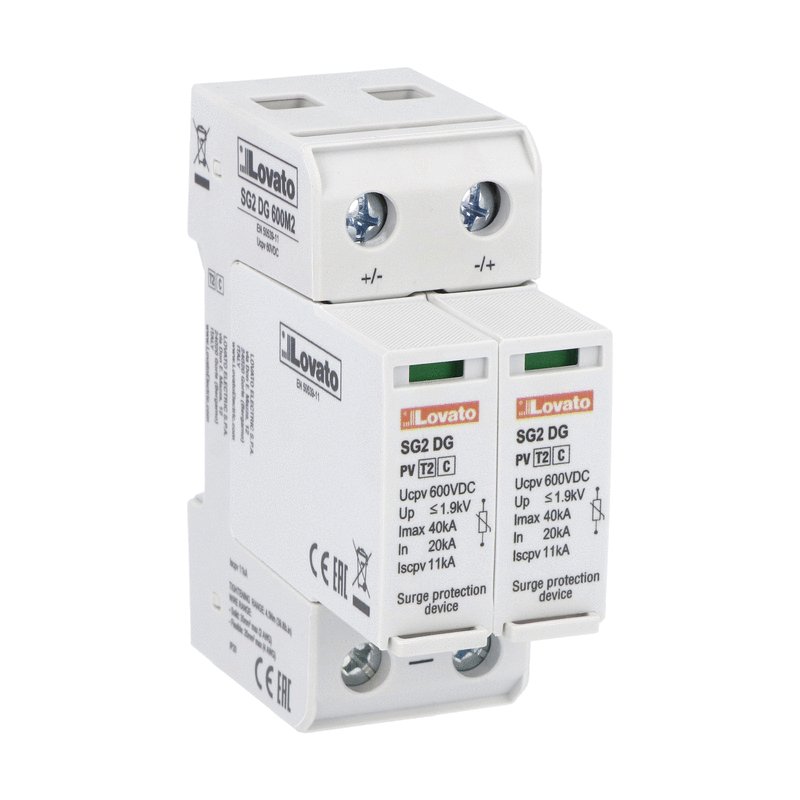

	SG2DG600M2	2	600	-	SGX02DG600M2
	SG2DG600M2R	2	600	реле	SGX02DG600M2

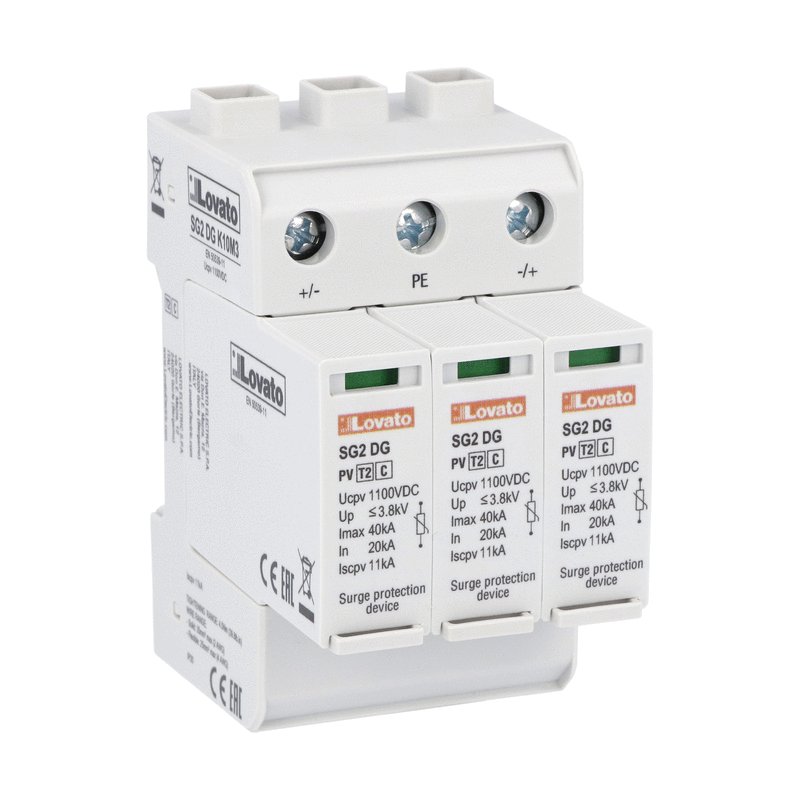

	SG2DGK10M3	2	1100	-	SGX02DGK10M3
	SG2DGK10M3R	2	1100	реле	SGX02DGK10M3
	SG2EDGK10M3	2	1100	-

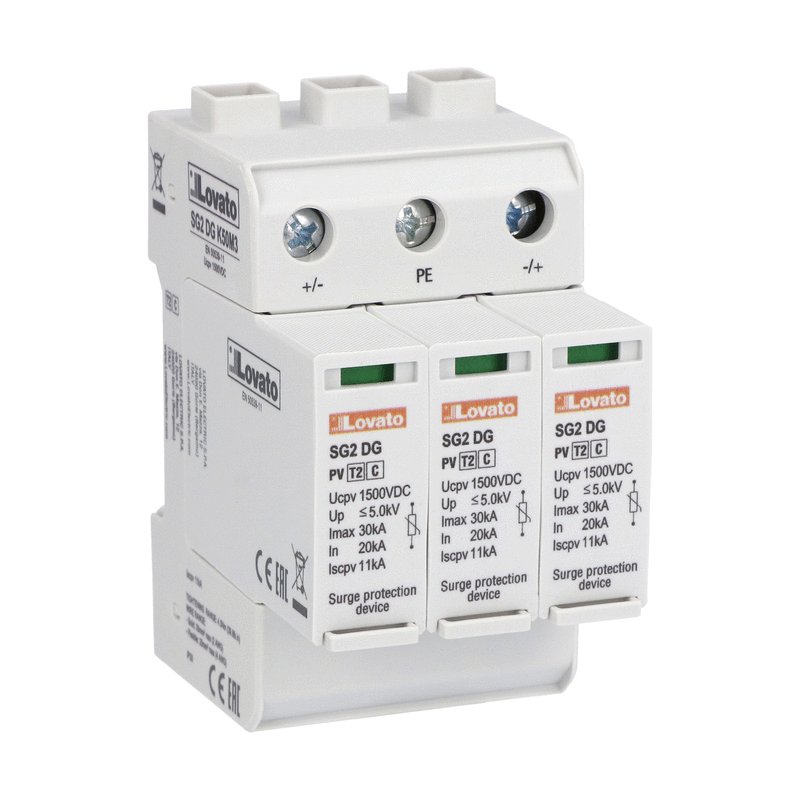

	SG2DGK50M3	2	1500	-	SGX02DGK50M3
	SG2DGK50M3R	2	1500	реле	SGX02DGK50M3

pdfІнструкція SG2E…
pdfІнструкція SG2DG...

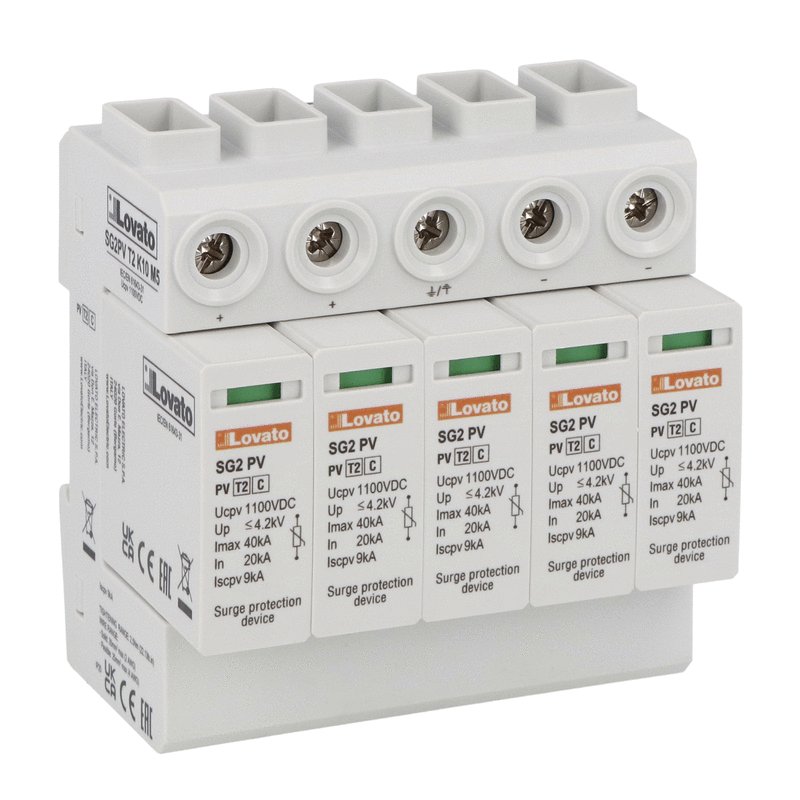

ОПН для фотоелектричного використання

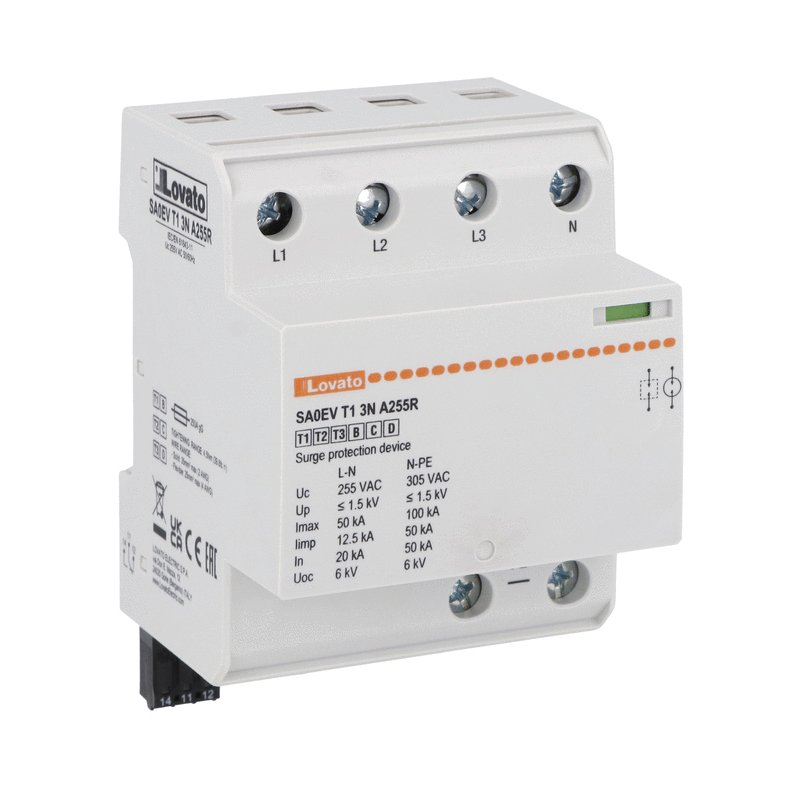

ОПН для електричних зарядних станцій автотранспорту

Зарядні станції змінного струму (АС), номінальний струм розряду I_n=20kA

pdfІнструкція SA0EV..

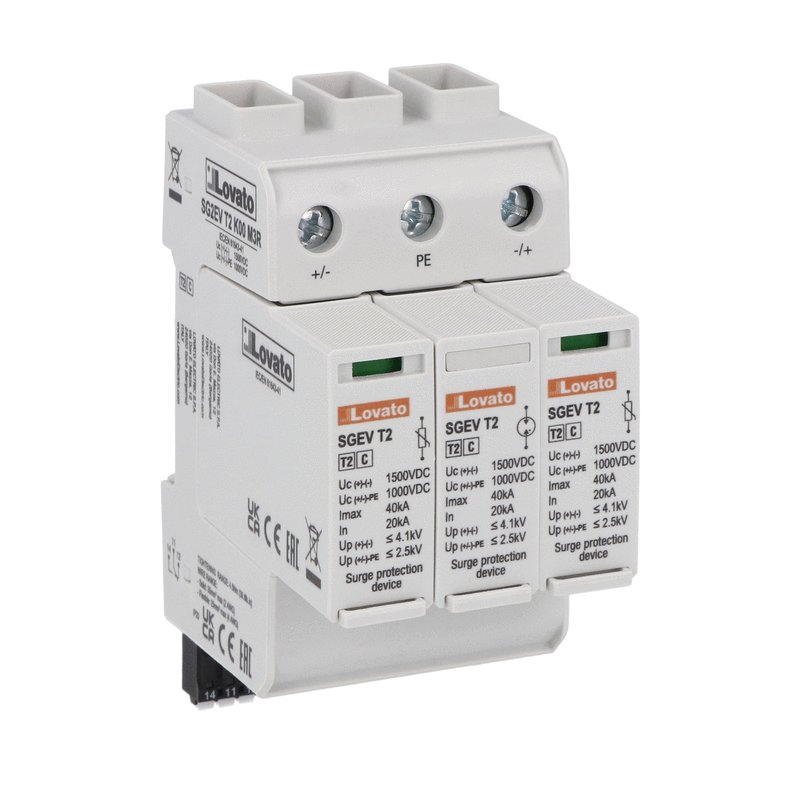

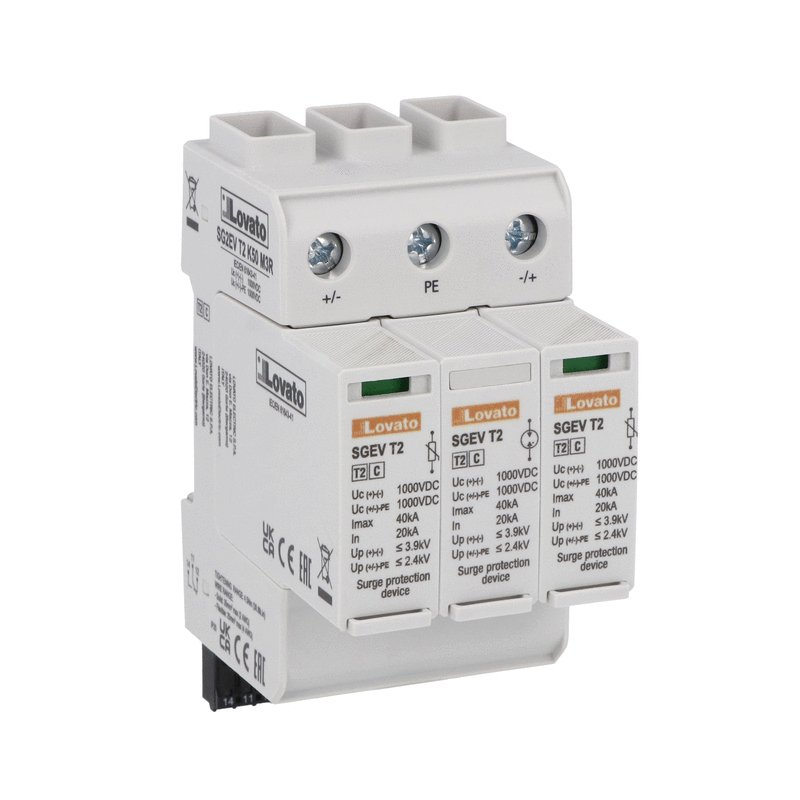

Зарядні станції змінного струму (АС), номінальний струм розряду I_n=20kA

pdfІнструкція SG2EVT2..
