В цій серії представлені 2-позиційні моноблочні поворотні перемикачі (з вбудованим у корпус блоком контактів). Додатково замовляються фронтальна рамка і спеціальна шайба для запобігання прокручуванню перемикача на панелі (див. каталог).
| Вигляд | Фіксація | Клеми | Перемикання | Контакти | Кути повороту | Артикул |
|---|---|---|---|---|---|---|

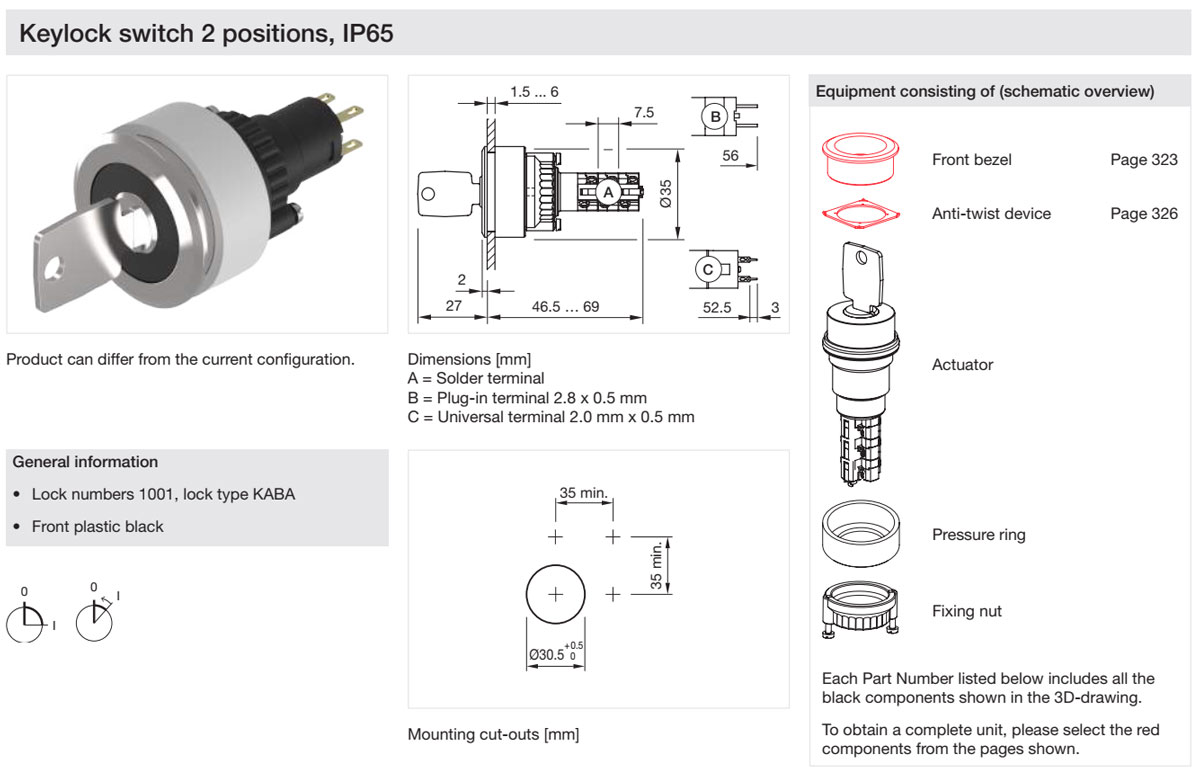

| Плоска алюмінієва рамка Ø 35 мм, монтажний отвір Ø 30 мм | ||||||
|
є** | ножові | швидке (snap-action) | 1 NC/1 NO | +90°* | 14-135.022K |
| під паяння | 1 NC/1 NO | 14-135.025K2 | ||||
| 2 NC/2 NO | 14-136.025K2 | |||||
| 3 NC/3 NO | 14-137.025K2 | |||||
| 4 NC/4 NO | 14-138.025K2 | |||||
| немає | ножові | 1 NC/1 NO | +42° | 14-141.022K | ||
| під паяння | 1 NC/1 NO | 14-141.025K2 | ||||
| 2 NC/2 NO | 14-142.025K2 | |||||
| 3 NC/3 NO | 14-143.025K2 | |||||
| є | ножові | 1 NC/1 NO | +90° | 14-235.022K | ||
| під паяння | 1 NC/1 NO | 14-235.025K2 | ||||
| 2 NC/2 NO | 14-236.025K2 | |||||
| 3 NC/3 NO | 14-237.025K2 | |||||
| 4 NC/4 NO | 14-238.025K2 | |||||
| є** | універсальні | повільне (low-level) | 1 NC/1 NO | 14-412.036K | ||
| є | універсальні | 2 NO | 14-414.036K | |||
| 1 NC/1 NO | 14-415.036K | |||||
| немає | універсальні | 2 NO | +42° | 14-437.036K | ||
| 1 NC/1 NO | 14-438.036K | |||||

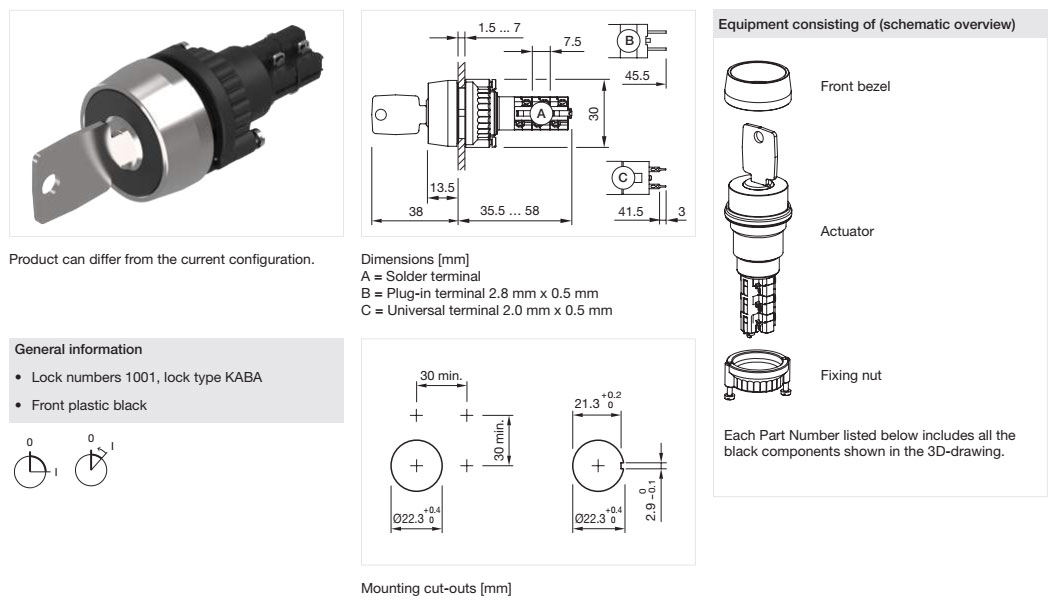

| Виступна алюмінієва рамка Ø 29 мм, монтажний отвір Ø 22 мм | ||||||
|
є** | ножові | швидке (snap-action) | 1 NC/1 NO | +90° | 14-135.022K |
| під паяння | 1 NC/1 NO | 14-135.025K2 | ||||
| 2 NC/2 NO | 14-136.025K2 | |||||
| 3 NC/3 NO | 14-137.025K2 | |||||
| 4 NC/4 NO | 14-138.025K2 | |||||
| немає | ножові | 1 NC/1 NO | +42° | 14-141.022K | ||
| під паяння | 1 NC/1 NO | 14-141.025K2 | ||||
| 2 NC/2 NO | 14-142.025K2 | |||||
| 3 NC/3 NO | 14-143.025K2 | |||||
| є | ножові | 1 NC/1 NO | +90° | 14-235.022K | ||
| під паяння | 1 NC/1 NO | 14-235.025K2 | ||||
| 2 NC/2 NO | 14-236.025K2 | |||||
| 3 NC/3 NO | 14-237.025K2 | |||||
| 4 NC/4 NO | 14-238.025K2 | |||||
| є** | універсальні | повільне (low-level) | 2 NO | 14-411.036K | ||
| 1 NC/1 NO | 14-412.036K | |||||
| є | універсальні | 2 NO | 14-414.036K | |||
| 1 NC/1 NO | 14-415.036K | |||||
| немає | універсальні | 2 NO | +42° | 14-437.036K | ||
| 1 NC/1 NO | 14-438.036K | |||||
* +90°, +42° — поворот праворуч (за годинниковою стрілкою) на 90° і 42° відповідно
** ключ виймається в обох положеннях перемикача (у всіх інших моделей – тільки в початковому положенні)
pdfКаталог
(с. 294, 312)
pdfІнструкція з монтажу актуатора
