Мініатюрні твердотільні реле RSR86 Relpol

RSS

15.01.2025

Компанія Relpol представляє нову серію мініатюрних твердотільних реле RSR86, яка характеризується високою продуктивністю, надійністю та можливістю монтажу на друкованих платах. Ці мініатюрні твердотільні реле були розроблені для застосувань, які потребують швидкого та точного перемикання.

Основні характеристики реле RSR86:

  • Перемикання постійного струму: реле RSR86 Relpol оптимізовано для роботи в колах живлення постійним струмом із можливістю миттєвого перемикання.
  • Вихід MOSFET: з виходом типу MOSFET мініатюрне твердотільне реле RSR86 забезпечує ефективне перемикання в умовах високого навантаження постійного струму.
  • Струм навантаження до 12 A: твердотільні реле RSR86 Relpol підтримують струм навантаження до 12 A, що робить їх ідеальними для застосувань, які потребують роботи з високими струмами.
  • Максимальна напруга навантаження: максимальна напруга навантаження становить 35 В постійного струму, з номінальною напругою навантаження 24 В постійного струму.
  • Висока ізоляція: з тестовою напругою 2500 В (квадратичне значення) реле RSR86 Relpol забезпечує ефективну оптичну ізоляцію між входом і виходом, підвищуючи безпеку експлуатації.
  • Світлодіодний індикатор: вбудований зелений світлодіодний індикатор дозволяє легко визначити робочий стан реле.

Технічні характеристики та параметри реле RSR86 Relpol

  • Вхідна напруга керування: 10-32 В постійного струму, з типовим вхідним струмом 10,7 мА при 24 В постійного струму.
  • Час перемикання: дуже короткий час спрацьовування (< 0,05 мс) і час вимкнення (< 0,25 мс), що дозволяє негайно реагувати на зміни сигналу керування.
  • Діапазон робочих температур: реле RSR86 працює в діапазоні температур від -20 до +60°C, забезпечуючи надійну роботу в різних умовах навколишнього середовища.

Легкий монтаж на друкованих платах

Завдяки мініатюрності (29 x 12,7 x 15,7 мм) і малій масі (10,5 г) реле RSR86 Relpol легко монтується на друкованих платах (PCB). Доступні дві версії з відстанню між виводами 3,5 мм або 5 мм, що забезпечує гнучку адаптацію до конкретних проектів.

Чому варто вибрати реле RSR86 Relpol?

  • Висока продуктивність перемикання: твердотільні реле RSR86 Relpol характеризуються високою швидкістю роботи та низьким падінням напруги в активованому стані (макс. 0,05 В постійного струму), що забезпечує ефективне та надійне перемикання.
  • Завадостійкість: оптична ізоляція гарантує безпечне відокремлення кіл керування від навантаження, підвищуючи надійність у складних умовах.
  • Різноманітність застосувань: ідеально підходить для промислових, автоматизованих, інтелектуальних вимірювальних систем та інших електронних застосувань.

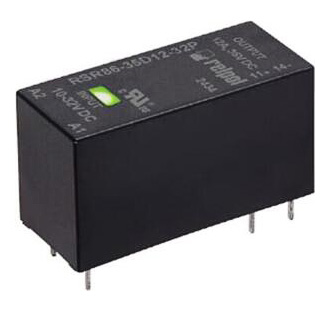

реле RSR86 Relpol

Технічні параметри

Напруга навантаження 0...35 В постійного струму
Струм навантаження 12 А
Напруга керування 10...32 В постійного струму

Твердотільні реле RSR86 Relpol є оптимальним рішенням для застосувань, які потребують швидкого, точного та надійного перемикання з високими навантаженнями постійного струму. Завдяки компактності і передовим технічним параметрам вони є ідеальним вибором для монтажу на друкованій платі в сучасних електронних системах.

Вони ідеально підходять для використання в:

  • Інтелектуальних вимірювальних системах
  • Електронних пристроях на основі друкованих плат
  • Системах промислової автоматизації
  • Системах керування потужністю.
реле RSR86 Relpol

Документація
