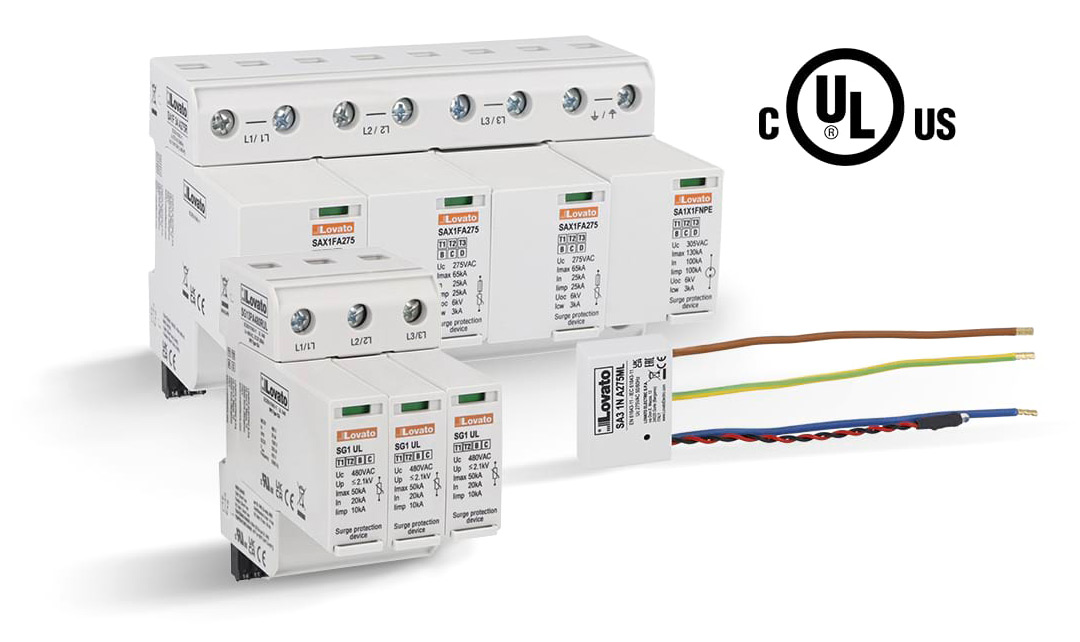

Нові обмежувачі перенапруги LOVATO Electric

LOVATO Electric розпочало виробництво обмежувачів перенапруги (SPD) типу 1, 2 з вбудованими запобіжниками та сертифікатом cULus.

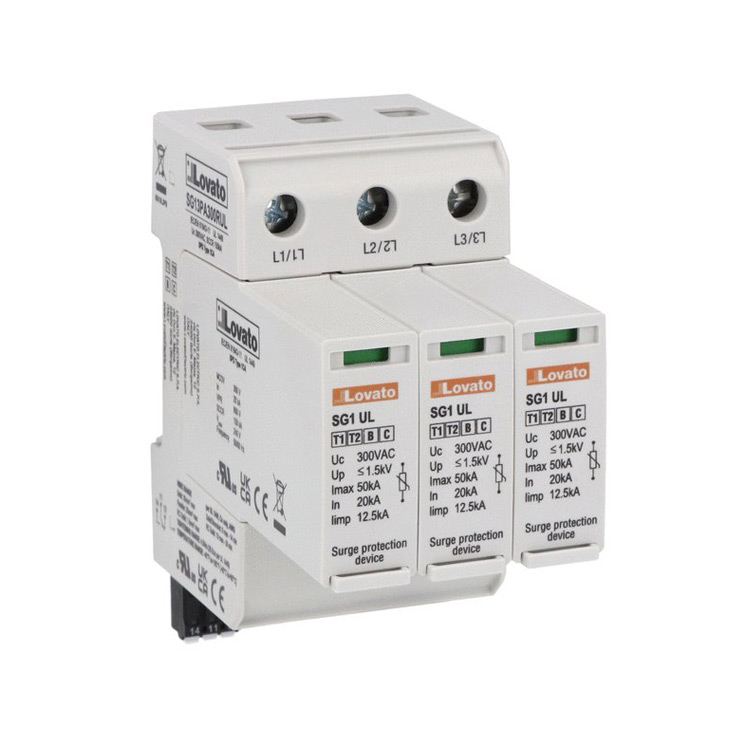

Обмежувачі перенапруги SG13PA...RUL

Загальні характеристики

Обмежувач перенапруги SG13PA...RUL має вбудований картридж і поєднує характеристики SPD типів 1 і 2 в одному виробі. Ідеально підходить для систем з обмеженим простором для захисту від перенавантаження на ділянці мережі між головним автоматичним вимикачем і кінцевим обладнанням. Захищає від прямих і непрямих ударів блискавки, а також від перенапруги, спричиненої індукцією. Може бути встановлений в основних розподільчих щитах і поблизу кінцевого обладнання.

Експлуатаційні характеристики

• Максимальна напруга безперервної роботи U_c (IEC): 300...750 В AC
• Максимальний струм розряду I_max (8/20 с) (IEC): 50 кА на полюс
• Номінальний струм розряду I_n (8/20 с) (IEC): 20 кА на полюс
• Імпульсний струм розряду I_imp (10/350 с) (IEC):
• 12,5 кА на полюс (SG13PA300RUL та SG13PA350RUL)
• 10 кА на полюс (SG13PA480RUL)
• 5 кА на полюс (SG13PA750RUL)
• Версії з релейним виходом або без нього, з контактом перемикання для віддаленої індикації стану
• Ступінь захисту (IEC): IP20.

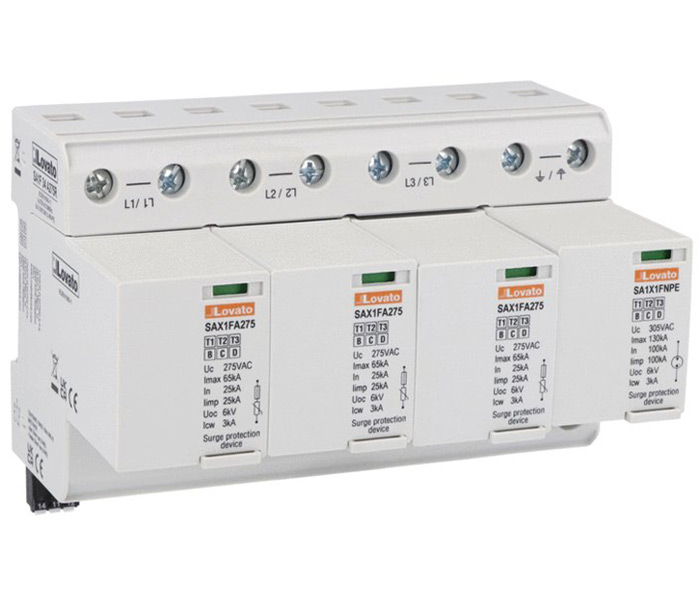

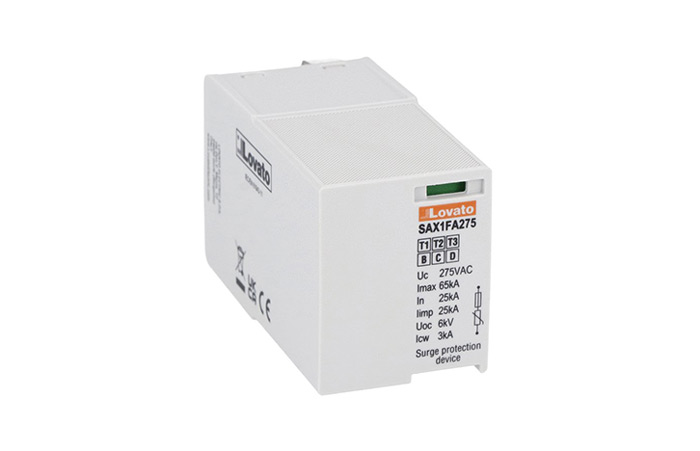

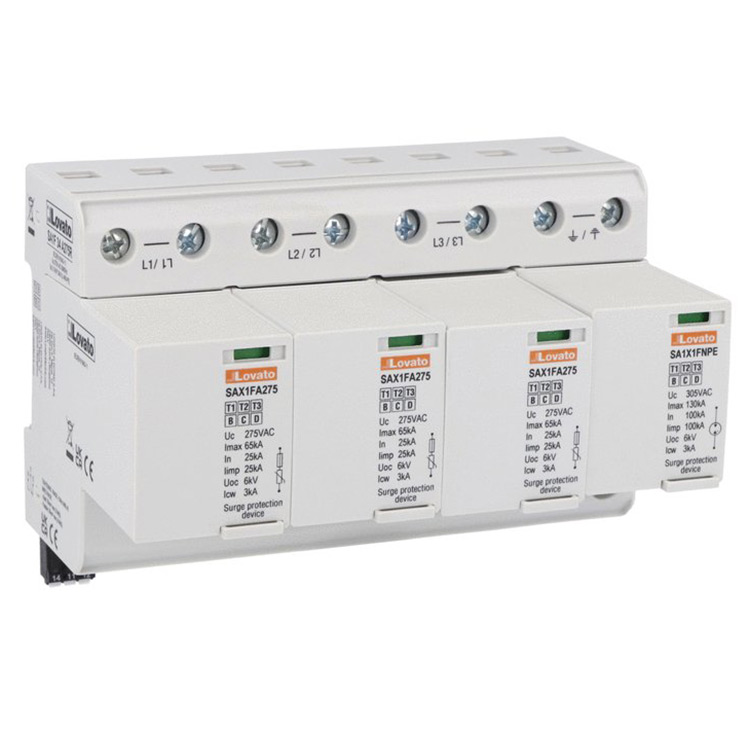

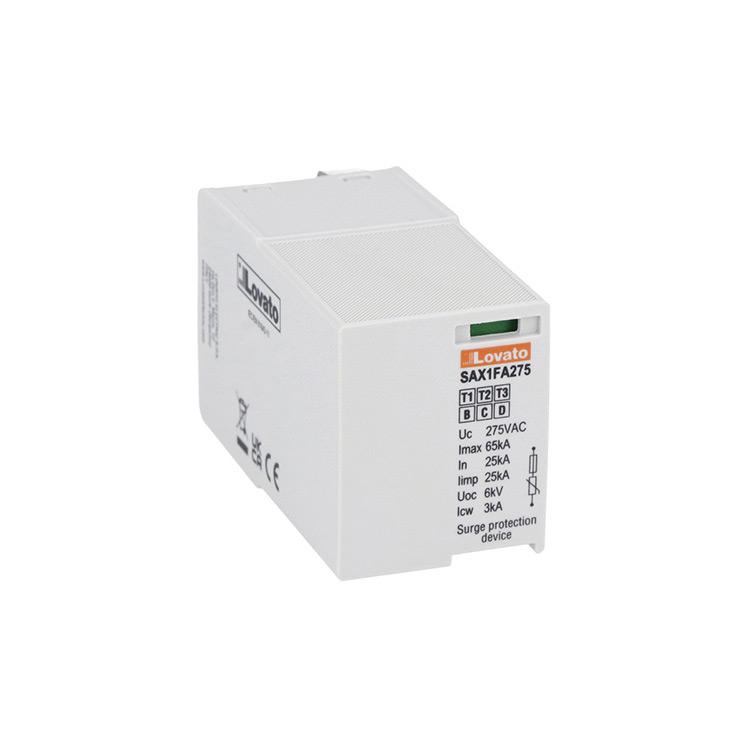

Обмежувач перенапруги з вставним картриджем I_imp=25кА із вбудованим запобіжником і технологією «без струму витоку»

Загальні характеристики

Обмежувач перенапруги SA1F34A275R поєднує в собі характеристики SPD типу 1 і 2 в одному пристрої. Він забезпечує захист від прямих і непрямих ударів блискавки, а також від індукційних перенапруг. Може бути встановлений у зонах з високим ризиком прямих ударів блискавки, всередині головних розподільних щитів або поруч із суброзподільними щитами. Цей пристрій захисту стійкий до тимчасових перенапруг (TOV) і зупиняє протікання струму після спрацювання. Технологія «без струму витоку» (“no leakage current”) дозволяє встановлювати обмежувач перенапруги SA1F34A275R перед лічильником електроенергії, оскільки він не впливає на вимірювання спожитої енергії. Завдяки наявності вбудованого запобіжника додатковий резервний захист не потрібен.

Експлуатаційні характеристики

• Максимальна напруга безперервної роботи Uc (IEC): 275 В AC
• Максимальний струм розряду Imax, (8/20 мкс) (IEC): 65 кА на полюс
• Номінальний струм розряду In, (8/20 мкс) (IEC): 25 кА на полюс
• Версії з релейним виходу або без нього з контактом перемикання для віддаленої індикації стану
• Ступінь захисту (IEC): IP20

Сертифікації та відповідність

Сертифікації: cULus.
Відповідає стандартам: IEC/EN/BS 61643-11, UL1449 4-е видання.
