Контактори модульні (DIN-рейкові)

Модульні контактори LOVATO Electric застосовуються для комутації двигунів та електричних кіл (освітлення, трансформатори, ТЕНи).

Загальні характеристики

• Індикація спрацювання
• Механічна стійкість: 3 000 000 циклів
• Робоча температура: -5…+55 град. Цельсія

Максимальна кількість контакторів в ряд - 3, потім спейсер CNX80 (пів модуля), потім ще три і так далі.

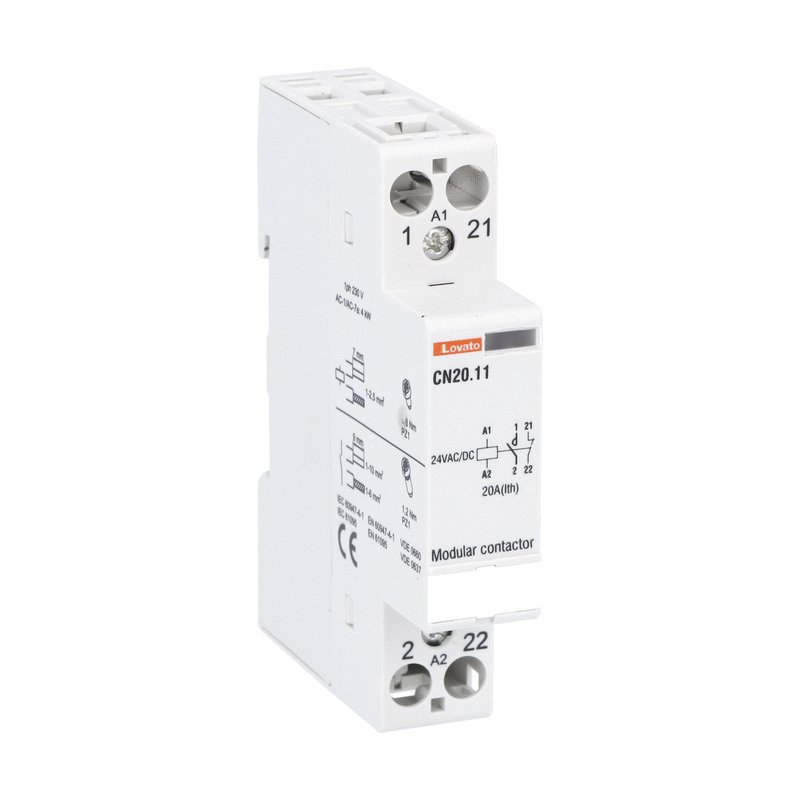

2-полюсні контактори (1 модуль)

Номінальний струм АС1/АС3 (400 В) - 20/9 ампер
		Напруга, В AC/DC	Контакти
	CN2011024	24	НВ+НЗ
	CN201122	220	НВ+НЗ
	CN2020012	12	2НВ
	CN2020024	24	2НВ
	CN2020220	220	2НВ
	CN2002024	24	2НЗ
	CN2002220	220	2НЗ

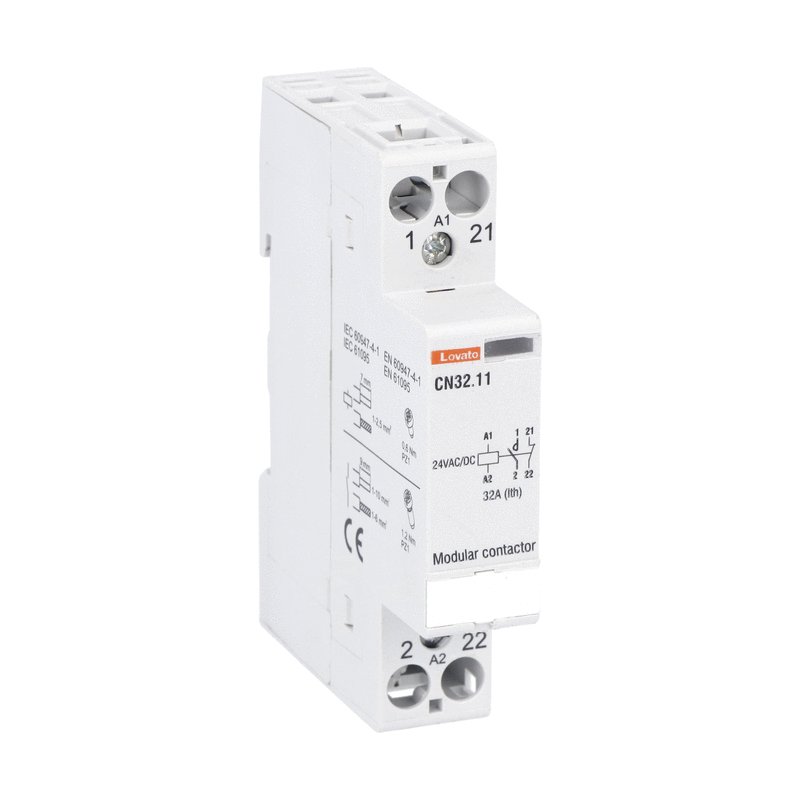

Номінальний струм АС1/АС3 (400 В) - 32/9 ампер
		Напруга, В AC/DC	Контакти
	CN3211024	24	НВ+НЗ
	CN3211220	220	НВ+НЗ
	CN3220012	12	2НВ
	CN3220024	24	2НВ
	CN3220220	220	2НВ
	CN3211024	24	НВ+НЗ

pdfБуклет

4-полюсні контактори (2 модулі)

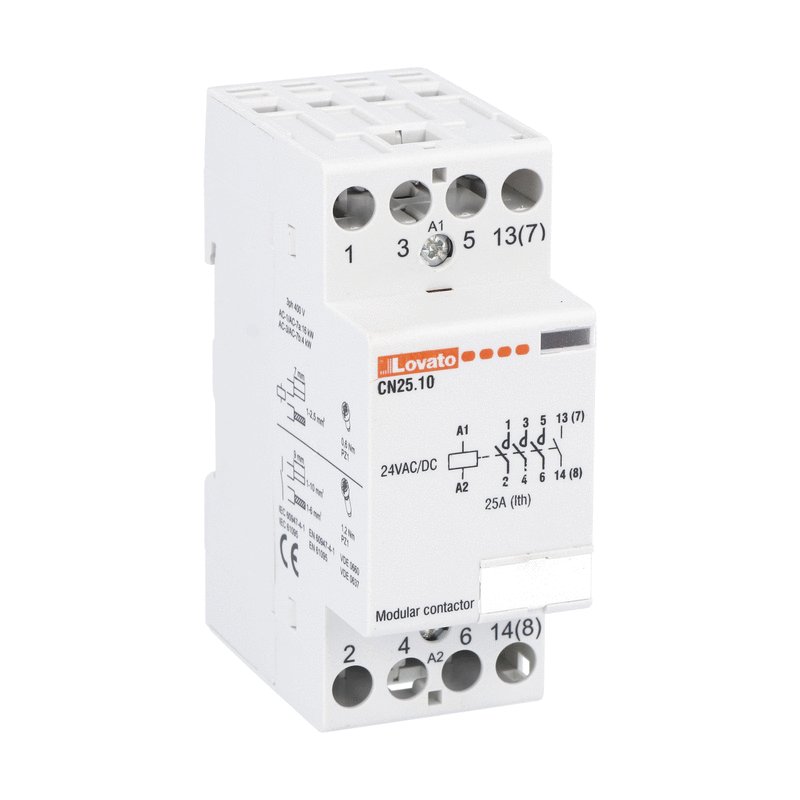

Номінальний струм АС1/АС3 (400 В) - 25/8,5 ампер
		Напруга, В AC/DC	Контакти
	CN2510024	24	4НВ
	CN2510220	220	4НВ
	CN2501024	24	3НВ+1НЗ
	CN2501220	220	3НВ+1НЗ
	CN2522220	220	2НВ+2НЗ
Номінальний струм АС1/АС3 (400 В) - 32/8,5 ампер
		Напруга, В AC/DC	Контакти
	CN3210024	24	4НВ
	CN3210220	220	4НВ
	CN3201024	24	3НВ+1НЗ
	CN3201220	220	3НВ+1НЗ

pdfБуклет

4-полюсні контактори (3 модулі)

Номінальний струм АС1/АС3 (400 В) – 40/22 ампер
		Напруга, В AC/DC	Контакти
	CN4010024	24	4НВ
	CN4010220	220	4НВ
	CN4001024	24	3НВ+1НЗ
	CN4001220	220	3НВ+1НЗ
	CN4022220	220	2НВ+2НЗ

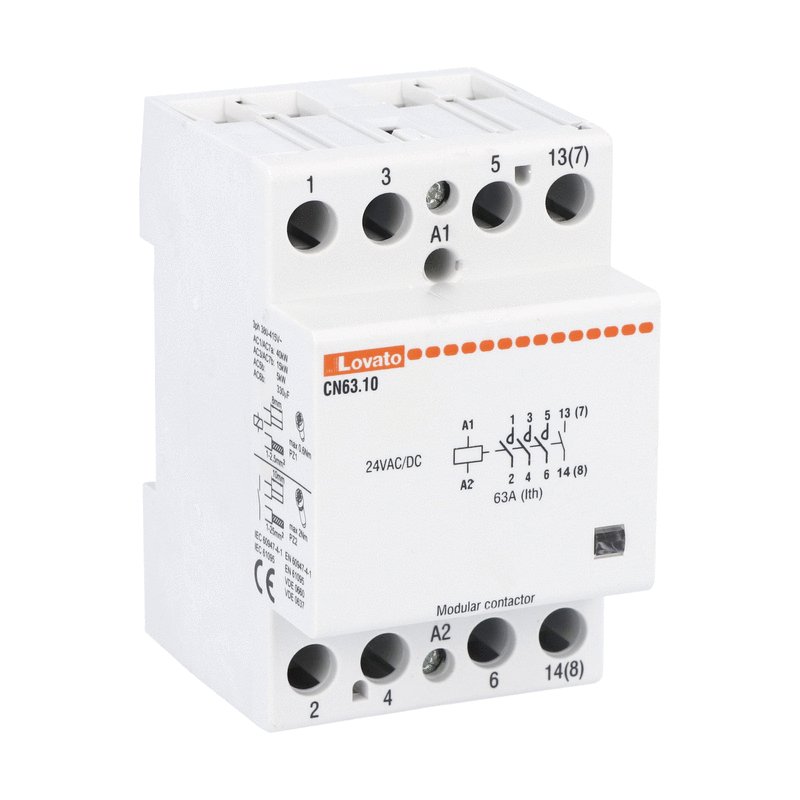

Номінальний струм АС1/АС3 (400 В) – 63/30 ампер
		Напруга, В AC/DC	Контакти
	CN6310024	24	4НВ
	CN6310220	220	4НВ
	CN6301024	24	3НВ+1НЗ
	CN6301220	220	3НВ+1НЗ
	CN6322220	220	2НВ+2НЗ

pdfБуклет

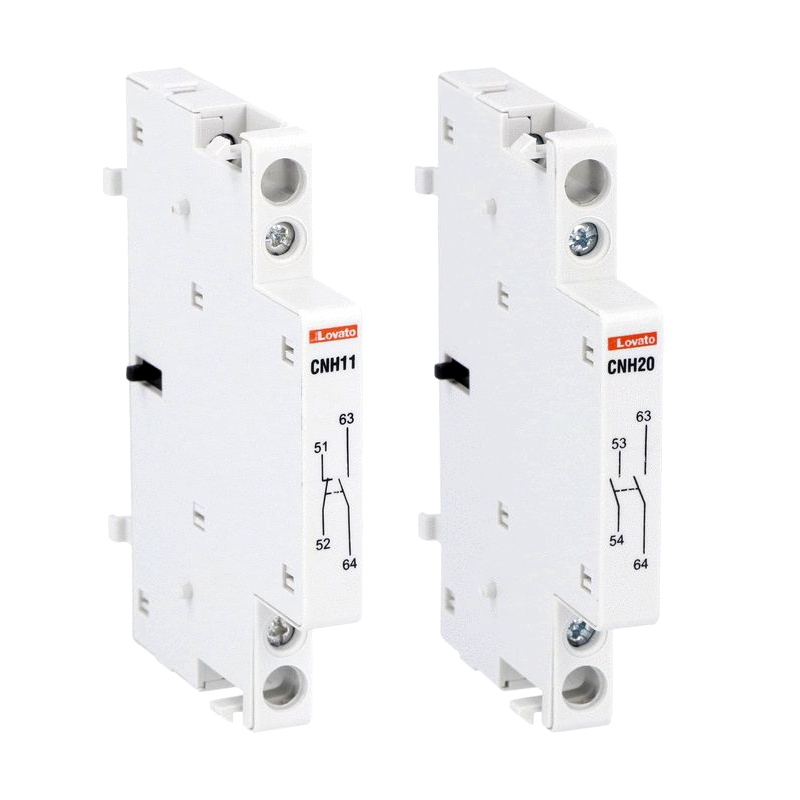

Додаткові контакти (від 5 мА 12 В до 6 А 440 В АС)

	CNH11	НВ+НЗ
	CNH20	2НВ

pdfБуклет

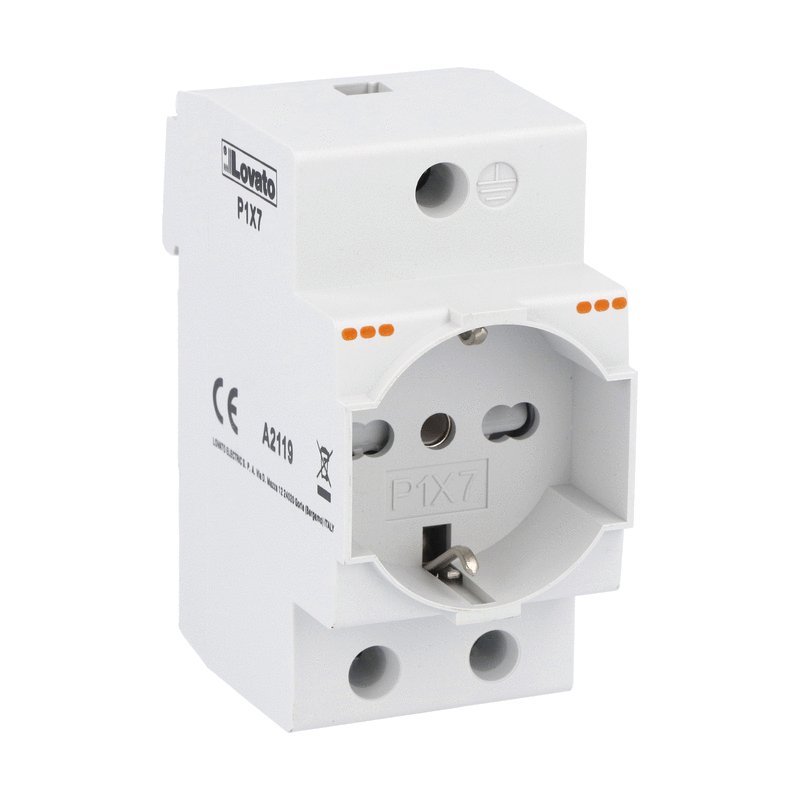

Модульна розетка - P1X7

	Стандарт	Schuko
	Температура	-25…+45
	Струм	16А
	Перетин	1,5…10 мм 2

Докладніше

pdfКаталог (с. 19-5)
