Контролери реактивної енергії

Контролери Lovato Electric серії DCR… використовуються для автоматичного корегування коефіціента потужності (компенсації реактивної енергії) шляхом підключення конденсаторів.

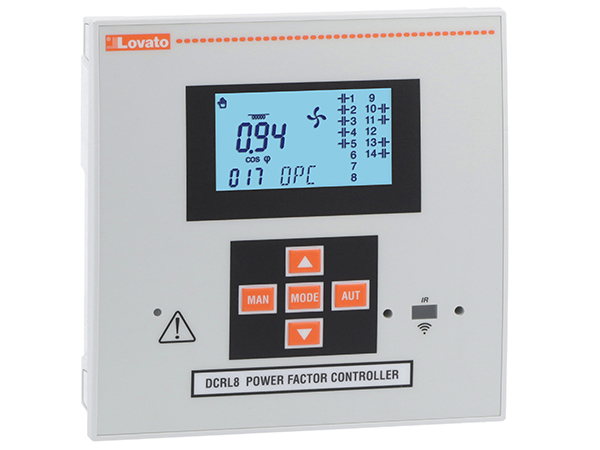

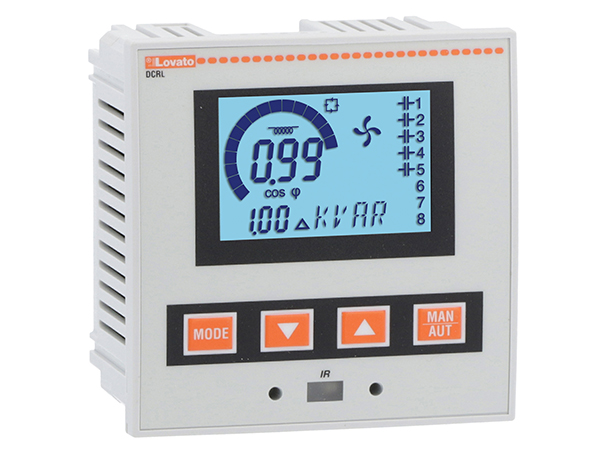

Щитові прибори DCRL5 (5 ступенів, з можливістю розширення до 8, розміром 96x96 мм, IP54) та DCRL8 (8 ступенів, з можливістю розширення до 14, розміром 144x144мм, IP65) мають символьний екран підсвічуванням.

Пристрої працюють в одно- та трифазних мережах, в чотирьох квадрантах. Пристрої рівномірно підключають ступені з однаковими ємностями, мають функції аналізу гармонік до 15-ї та захисту ємностей від перевантаження.

Загальні характеристики DCRL5/DCRL8:

Напруга живлення: 100…440 В АС, 50/60 Гц
Вхідна номінальна напруга: 600 В АС лінійна (346 В АС фазна)
Вхідний струм: однофазний трансформатор на 1 А або 5 А (програмується)
Коефіціент потужності: вибирається (від 0,5 індуктивний до 0,5 ємнісний)
Діапазон вимірювання напруги: 50…720 В АС лінійна (50…415 В АС фазна)
Діапазон вимірювання струму: 0,025…1,2 А для 1 А та 0,025…6 А для 5 А
Вихідне реле (ступінь) – 5 А, 250 В АС1

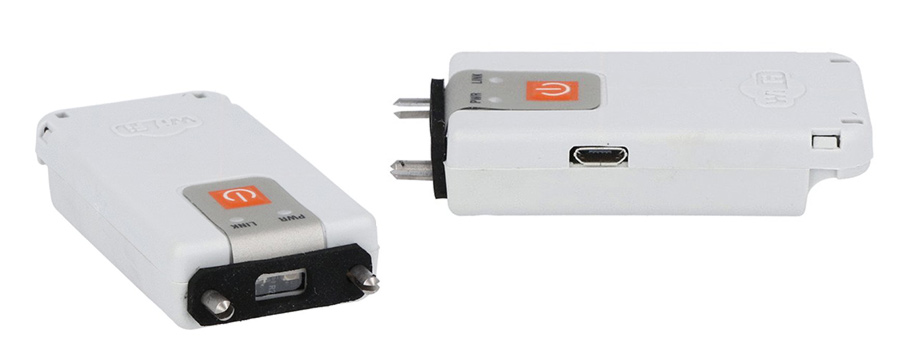

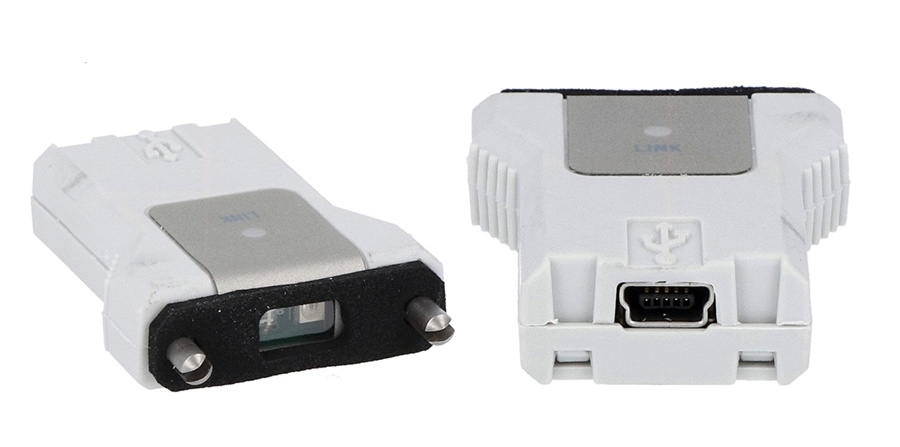

До передньої панелі приладу під’єднується оптичний конектор CX01 з роз’ємом USB для або конектор CX02 з адаптером Wi-Fi для керування та налаштування пристрою за допомогою ПЗ Xpress (комп'ютери) або Sam1 (мобільні пристрої).

pdfІнструкція DCRL5

ПЗ Sam1 для iOS (App Store)

ПЗ Sam1 для Android (Google Play)

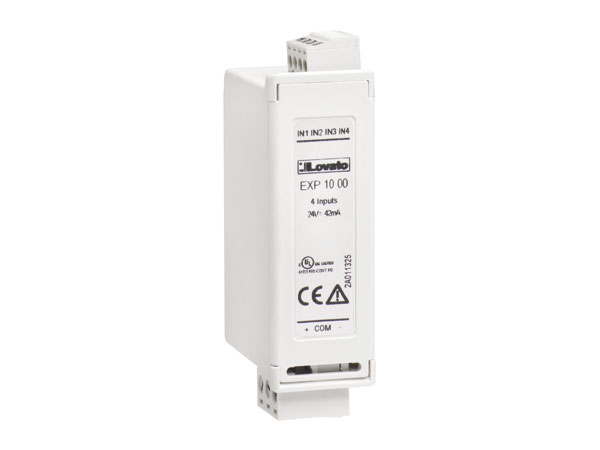

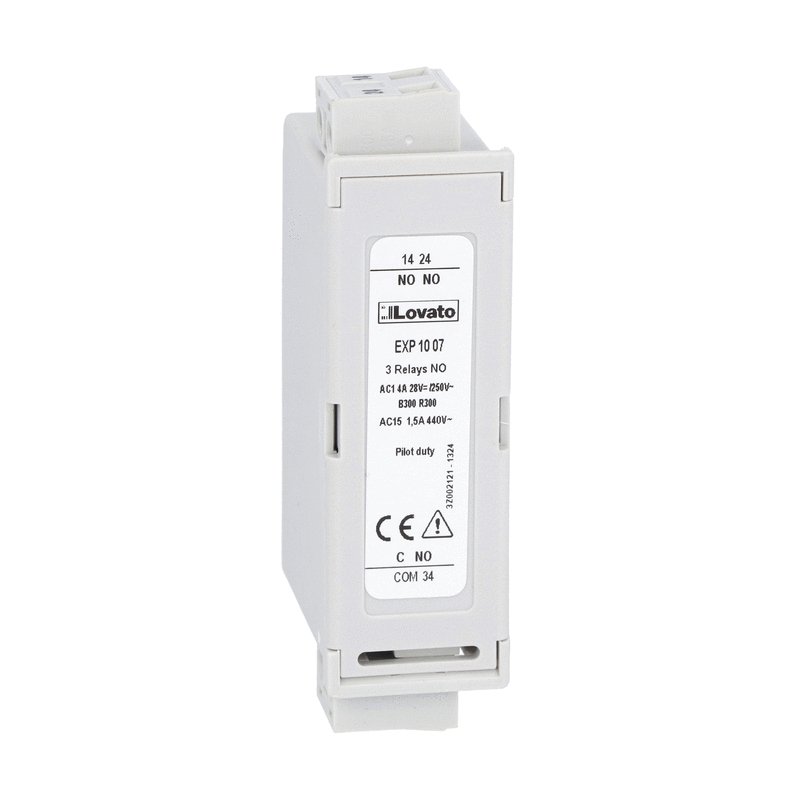

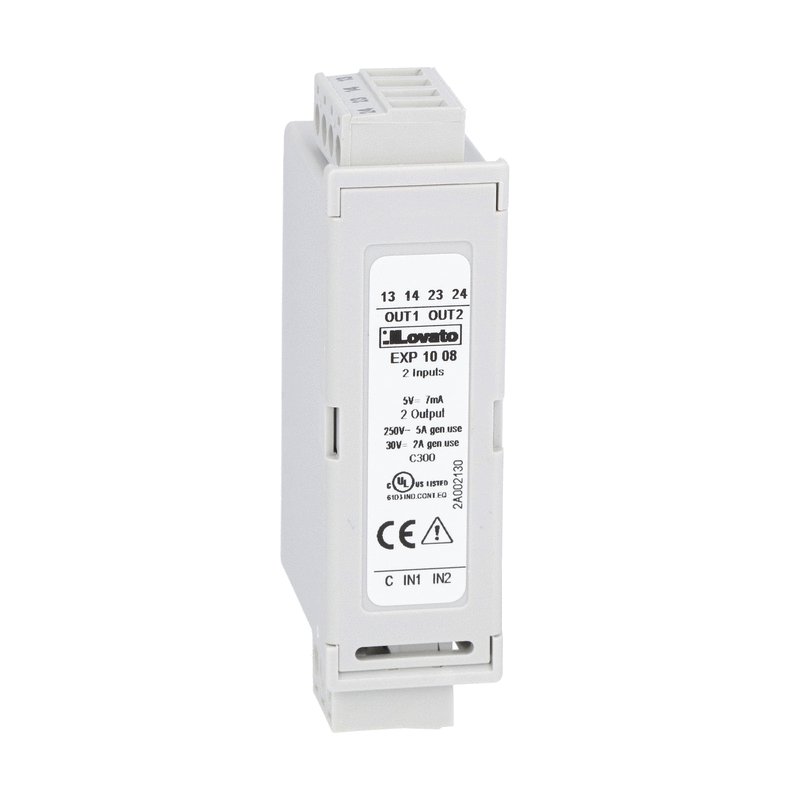

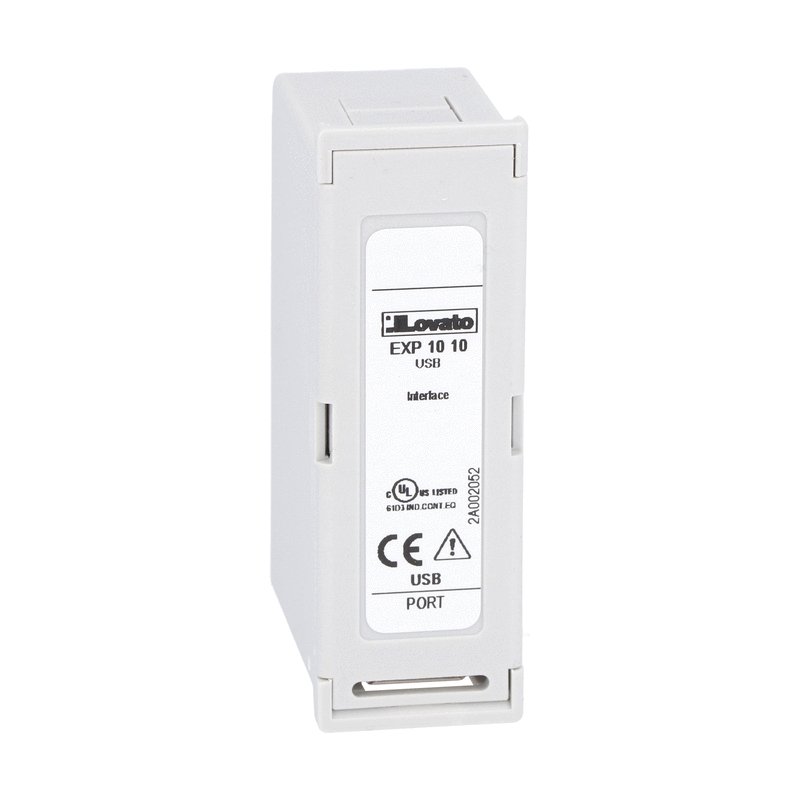

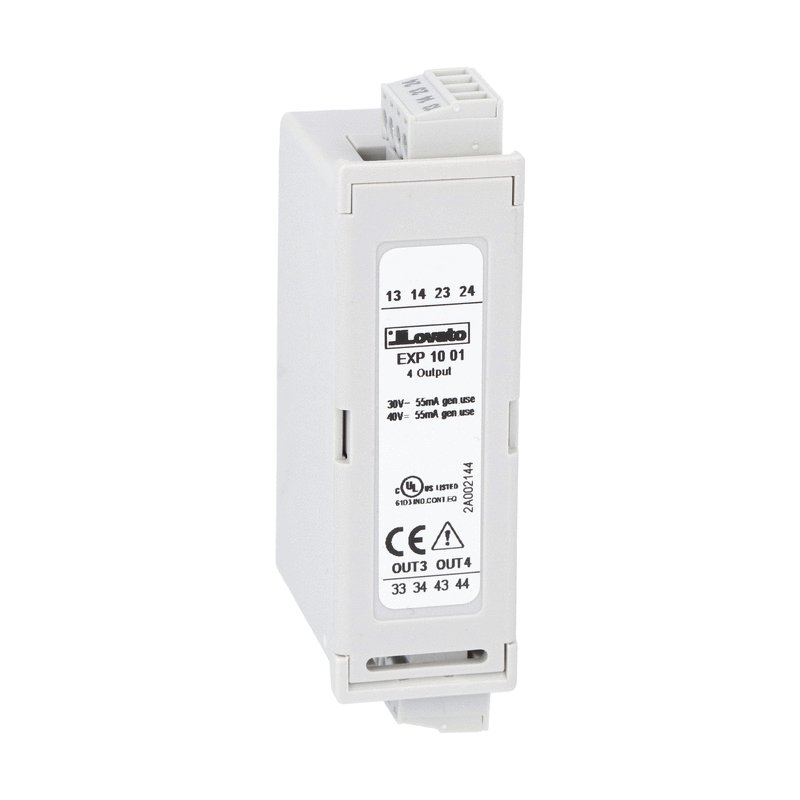

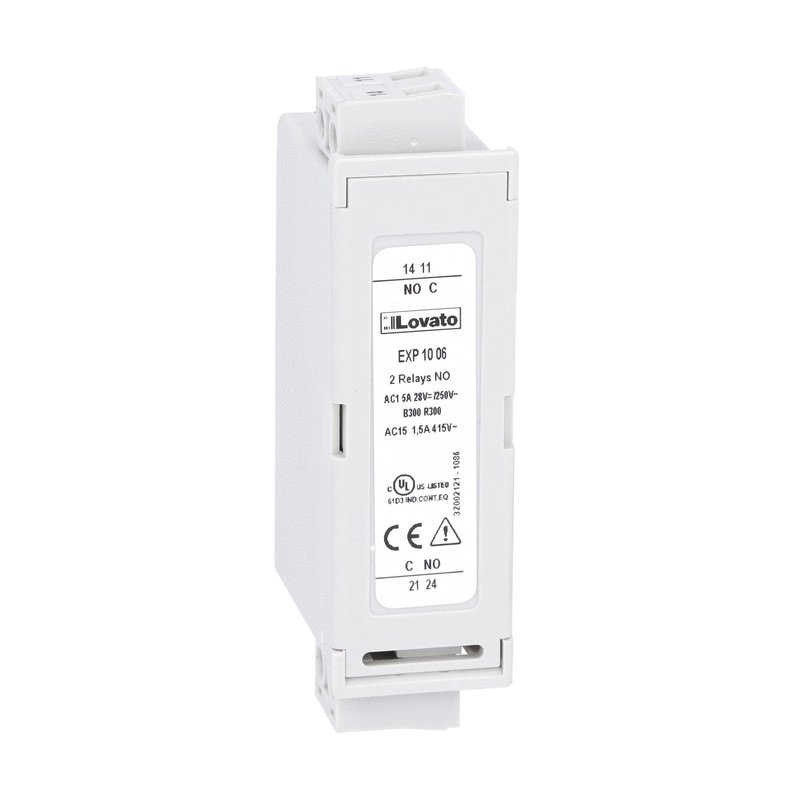

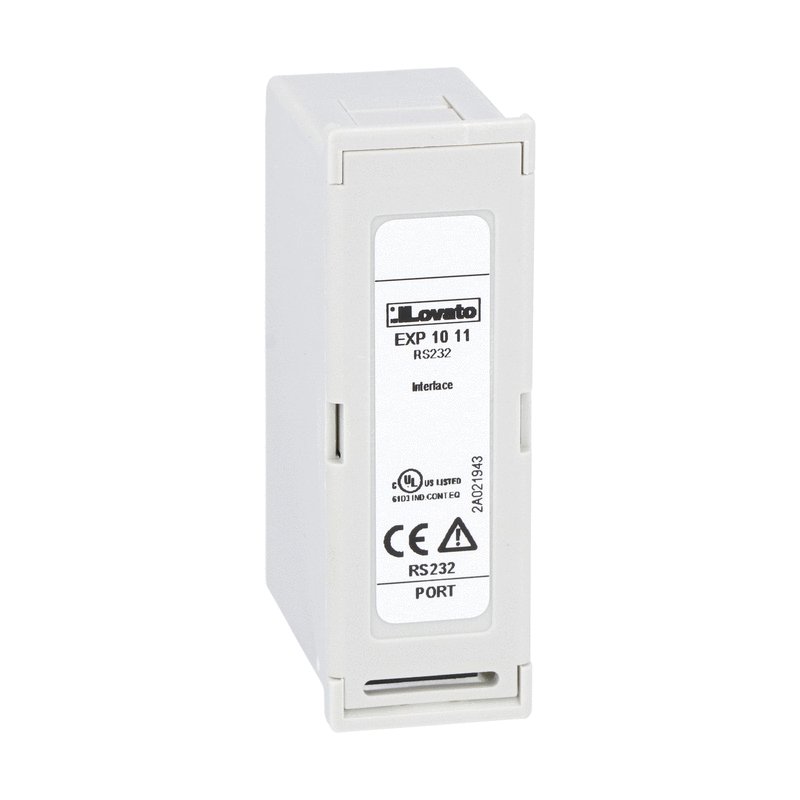

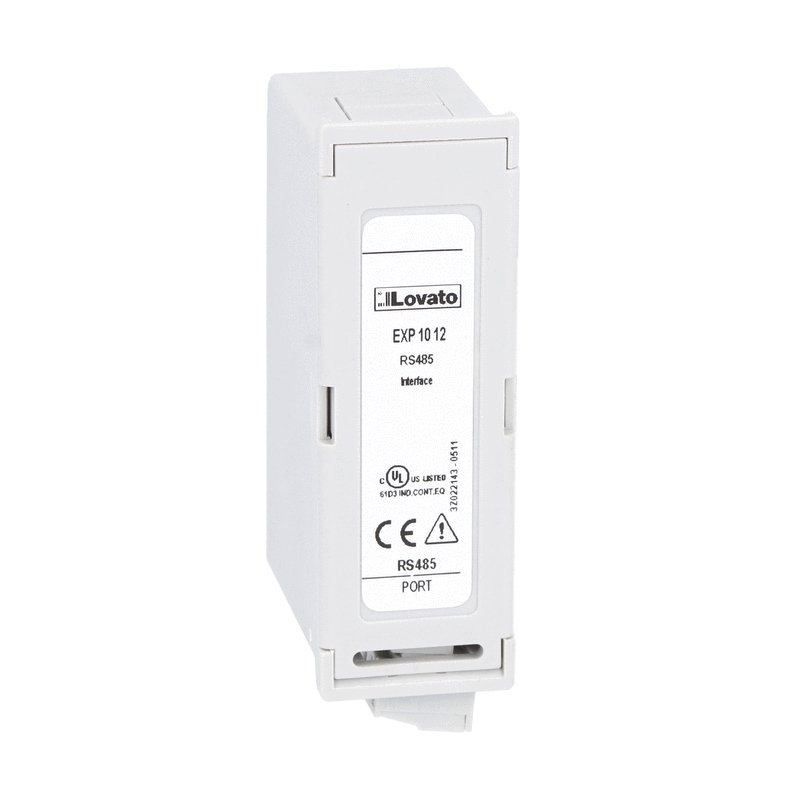

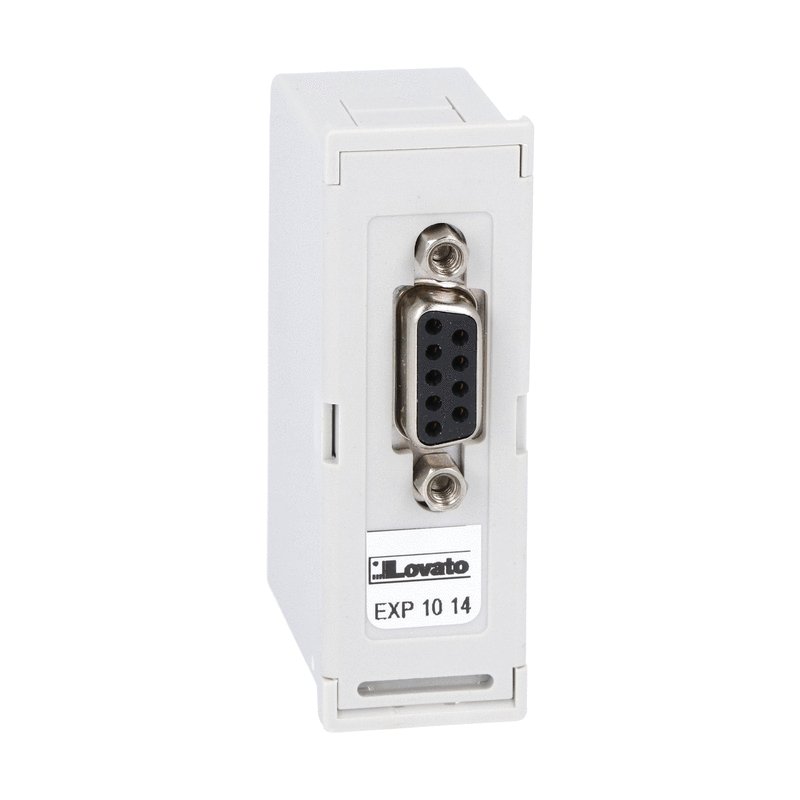

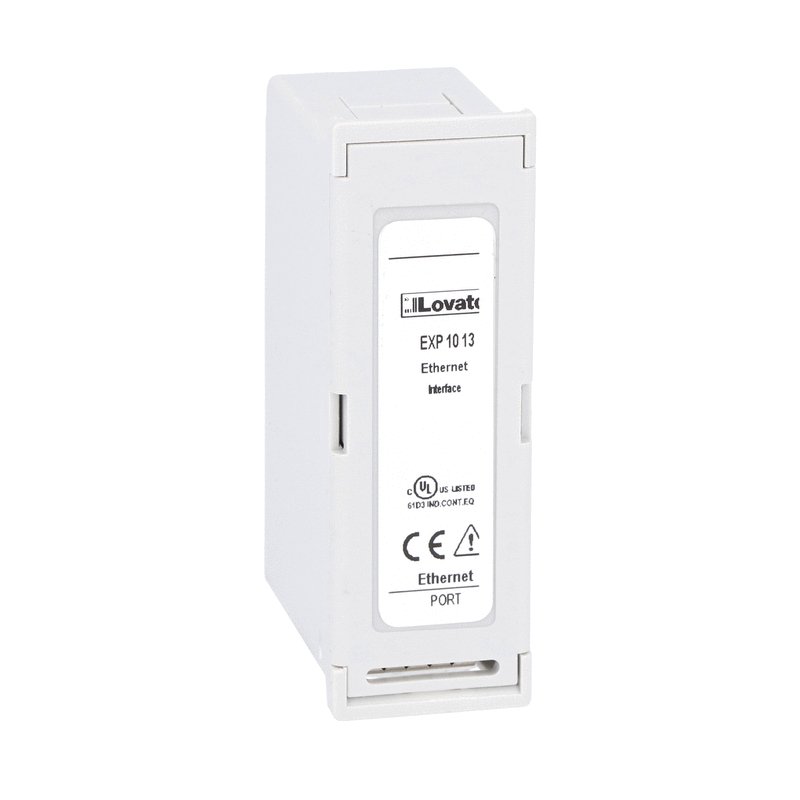

Модулі розширення (один для DCRL5, два для DCRL8)

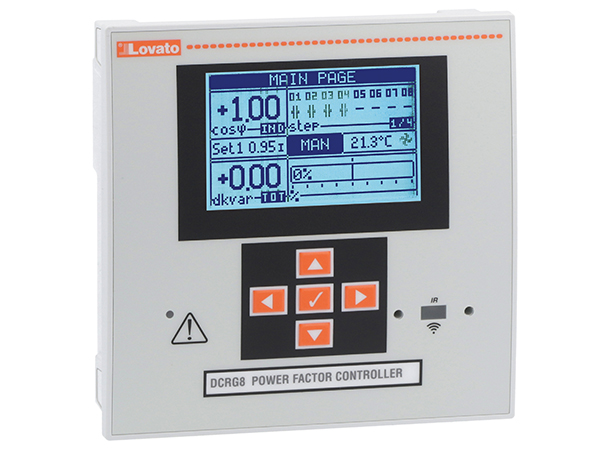

Щитові прибори DCRG8 (8 ступенів, з можливістю розширення до 18, розміром 144x144 мм, IP65) мають графічний екран з підсвічуванням.)

Загальні характеристики:

Напруга живлення 100…415 В АС, 50/60 Гц (+-10%)
Вхідний струм - однофазний трансформатор на 1 А або 5 А (програмується)
Коєфіціент потужності: вибирається (від 0,5 індуктивний до 0,5 ємнісний)
Діапазон вимірювання напруги 50…720В АС
Діапазон вимірювання струму: 0,025…6 А для 5 А
Вихідне реле (ступінь): 5 А, 250В АС1
Модифікації прибора: DCRG8IND (тільки компенсація індуктивності) та DCRG8F (статичні виходи, швидкодійні)

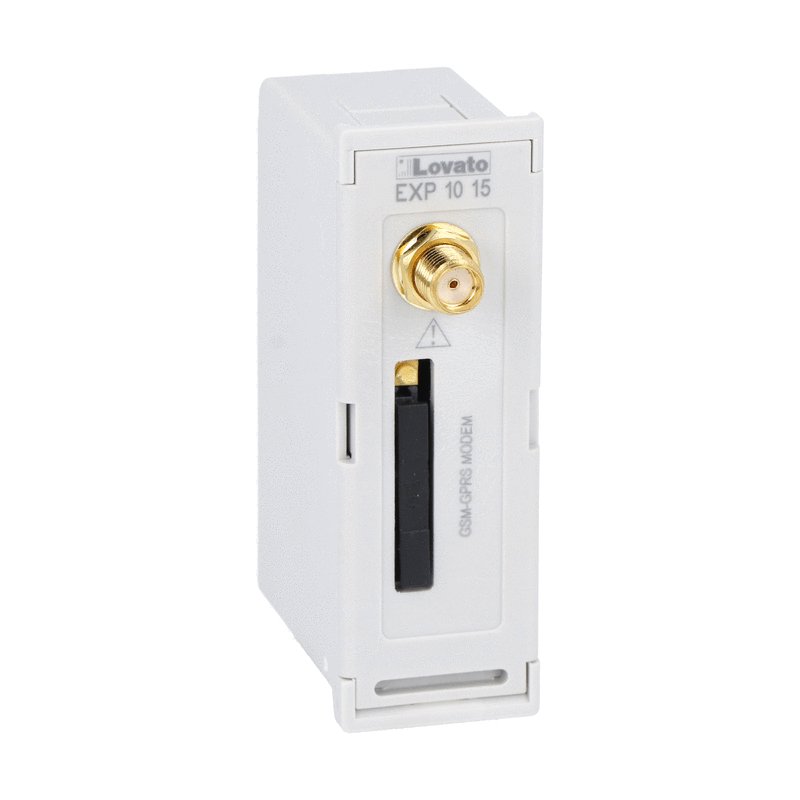

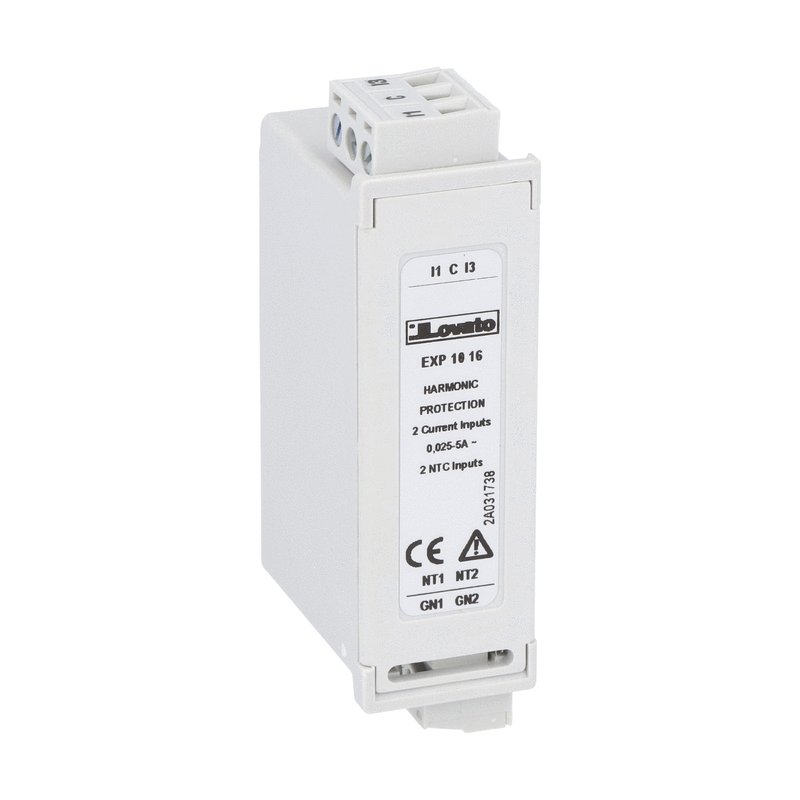

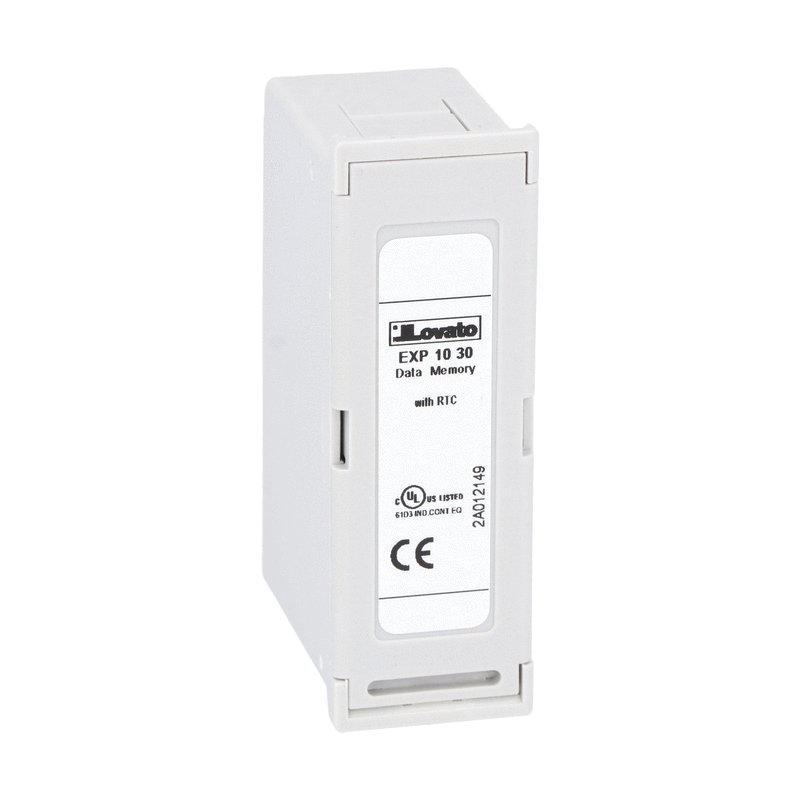

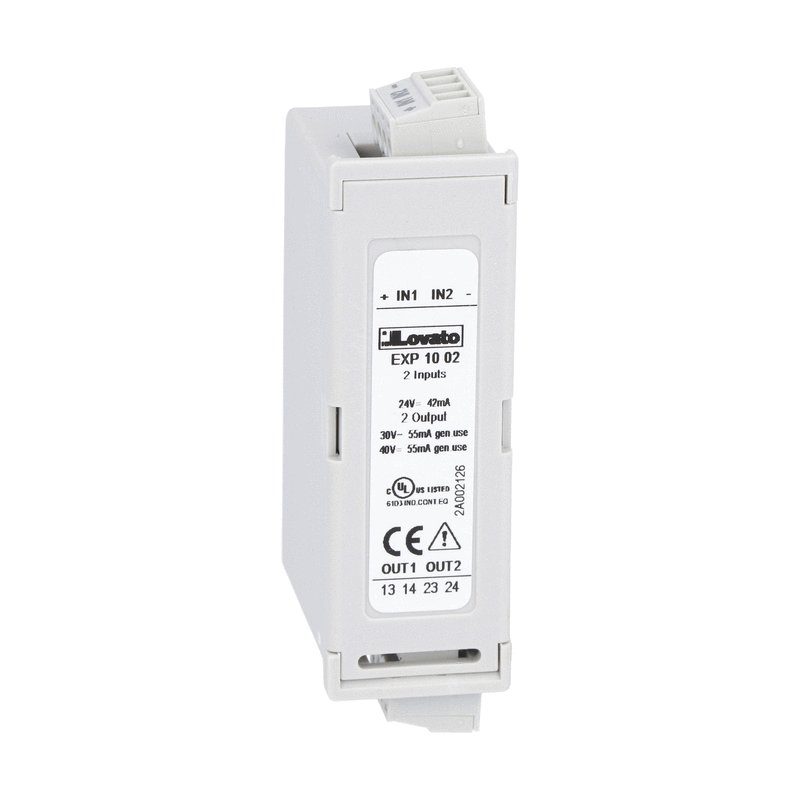

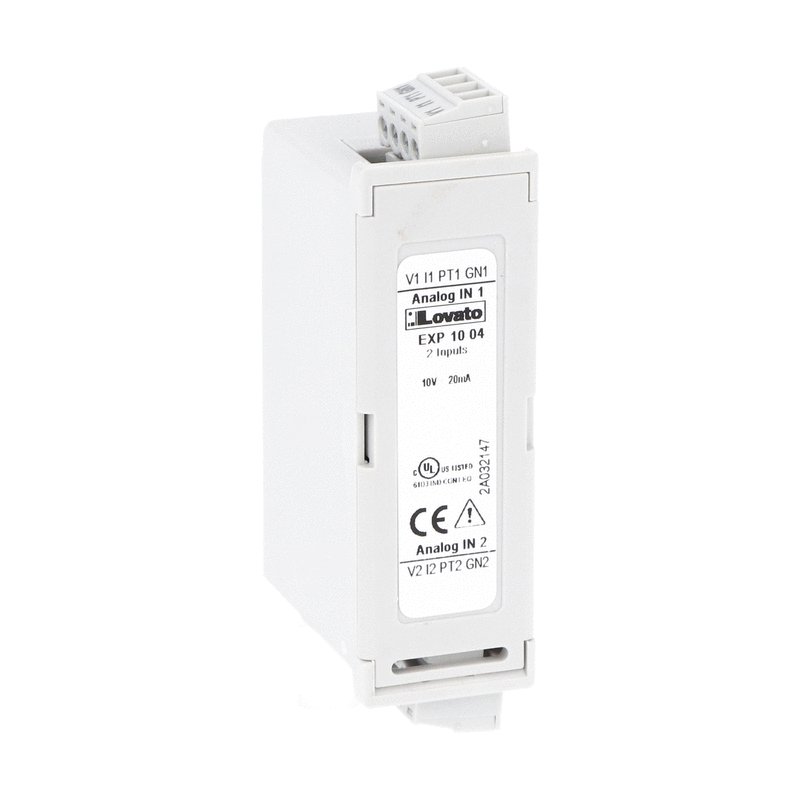

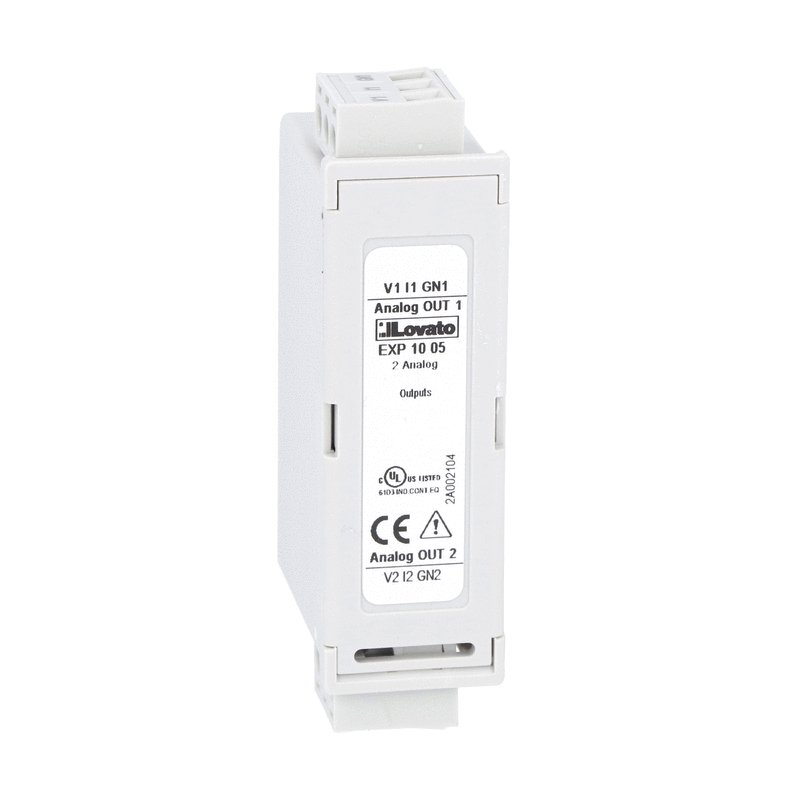

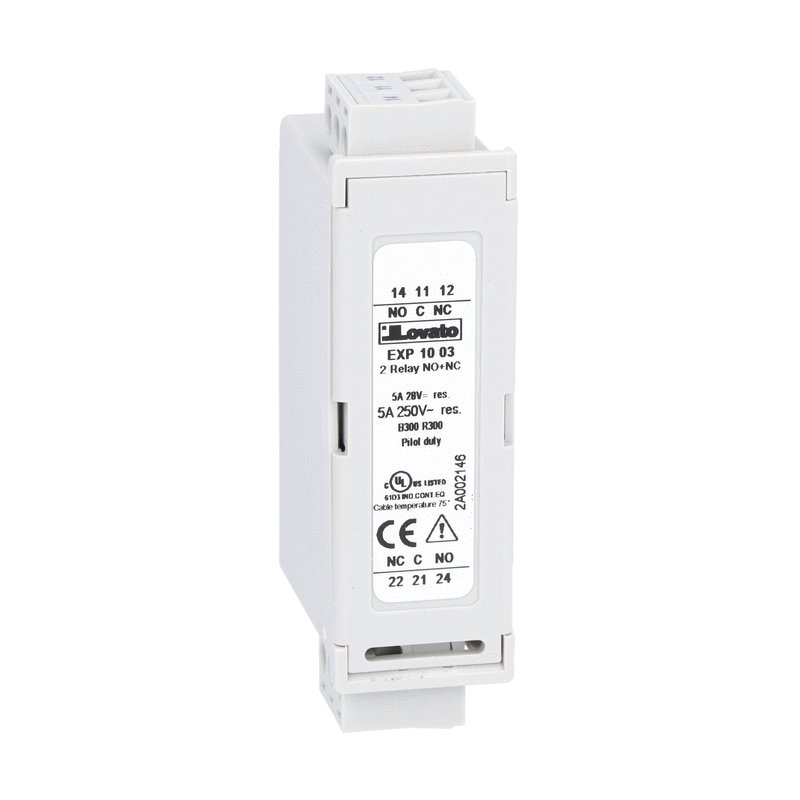

Модулі розширення (до 4 шт. на 1 прилад)
