Розподільчі блоки

Розподільчі блоки Lovato Electric серії ACB

Розподільчі блоки Lovato Electric cерії ACB pабезпечують централізовану точку для маршрутизації та ефективного розподілу живлення по колах, а також структурований, безпечний та ефективний спосіб підключення електропроводки.

У серію входять розподільні блоки в однополюсному, двополюсному і чотириполюсному виконанні з номінальним струмом до 520 А

Монтаж: на ДІН-рейку або гвинтами
Кришка: прозора
Ступінь захисту: IP20 по фронту

Однополюсні, напруга 1000 В IEC

Вигляд	Код	Кількість під'єднань + діаметр, мм	Струм, А	Перетин входу, мм2

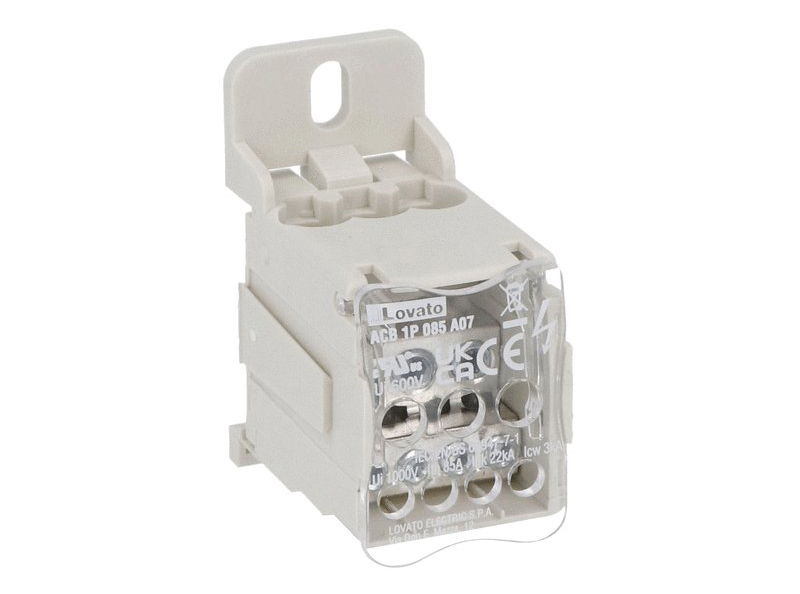

	ACB1P085A07	7= 3х6 + 4х4,4	85	16

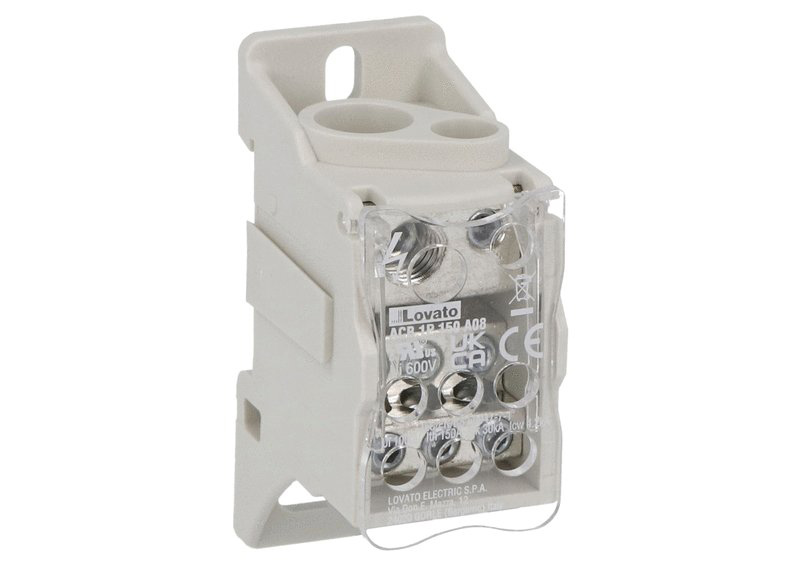

	ACB1P150A08	8=1х10 + 1х7,5 + 6х6	150	35
	ACB1P200A08	8=1х12 + 1х7,5 + 6х6	200	70

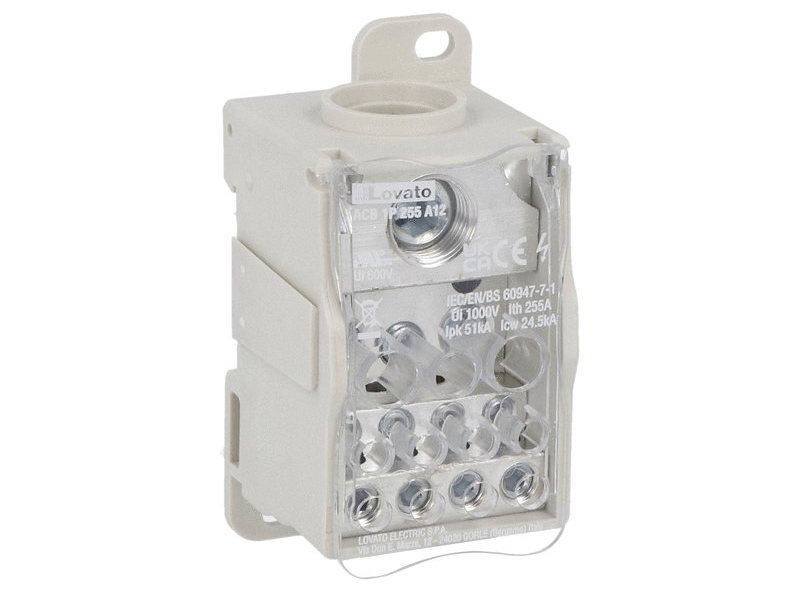

	ACB1P255A12	12=1х16 + 2х9,5 + 5х7	255	120
	ACB1P335A12	12=1х19,5 + 2х9,5 + 5х7	335	185
	ACB1P520A12	12=1х + 2х9,5 + 5х7	520	x

x- вхід під гнучку шину 25 мм на 9,5 мм

Двополюсні, напруга 500 В IEC

Вигляд	Код	Кількість під'єднань + діаметр, мм	Струм, А	Перетин входу, мм2

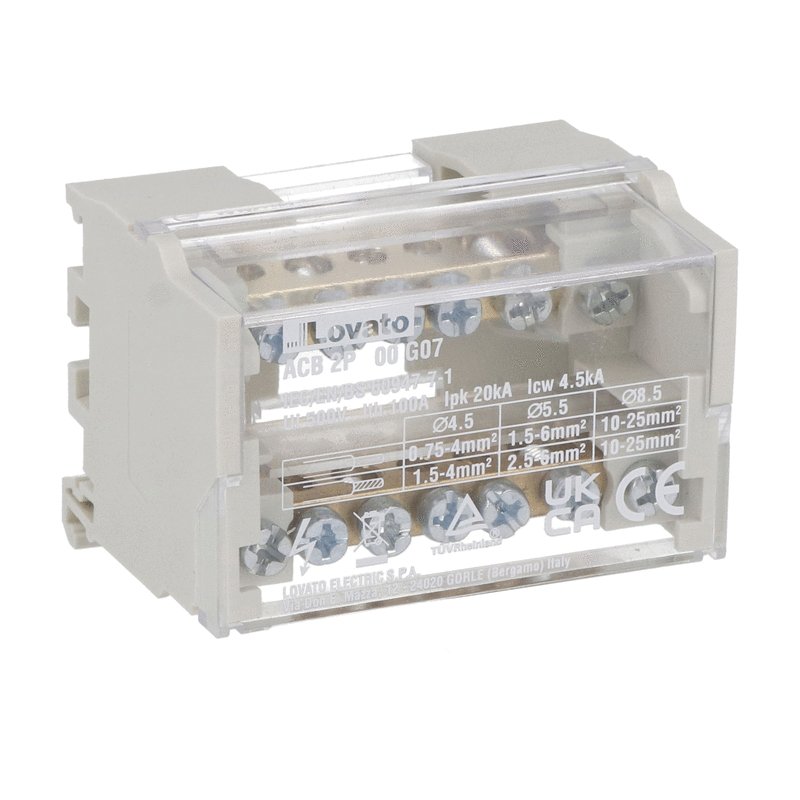

	ACB2P100G07	7=1х8,5+3х5,5+3х4,5	100	25
	ACB2P100G15	15=2х8,5+7х5,5+6х4,5	100	25

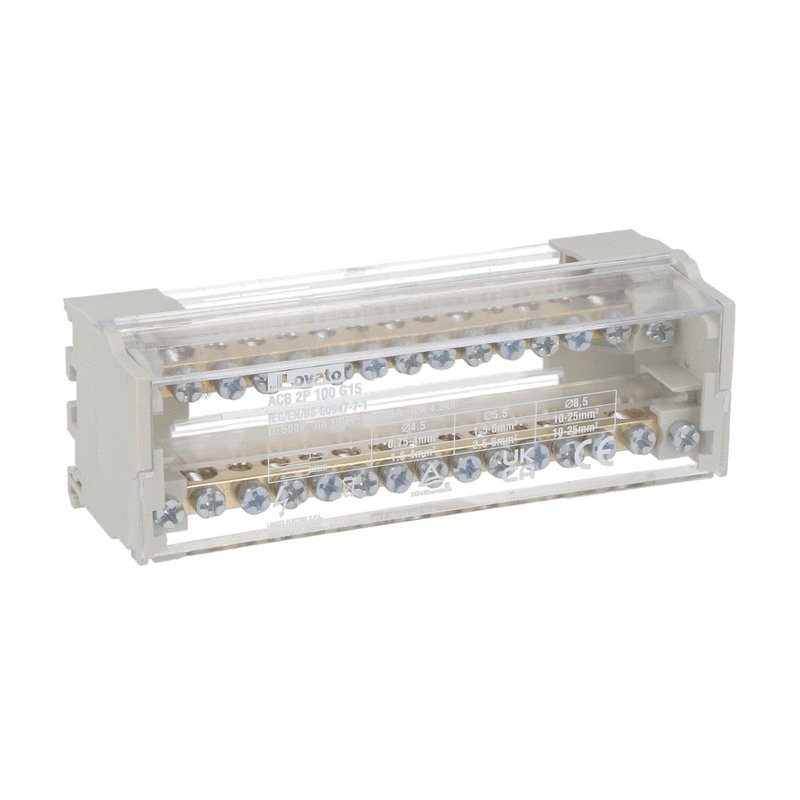

	ACB2P125G15	15=2х8,8+2х7,5+11х5,5	125	35

Чотириполюсні, напруга 500 В IEC

Вигляд	Код	Кількість під'єднань + діаметр, мм	Струм, А	Перетин входу, мм2

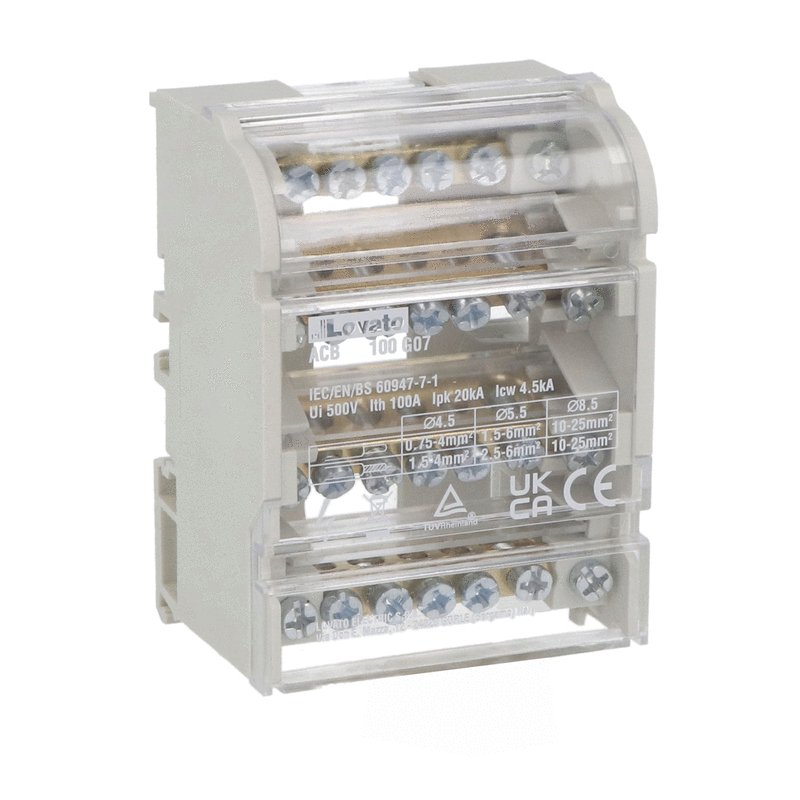

	ACB4P100G07	7=1х8,5+1х5,5+5х4,5	100	25

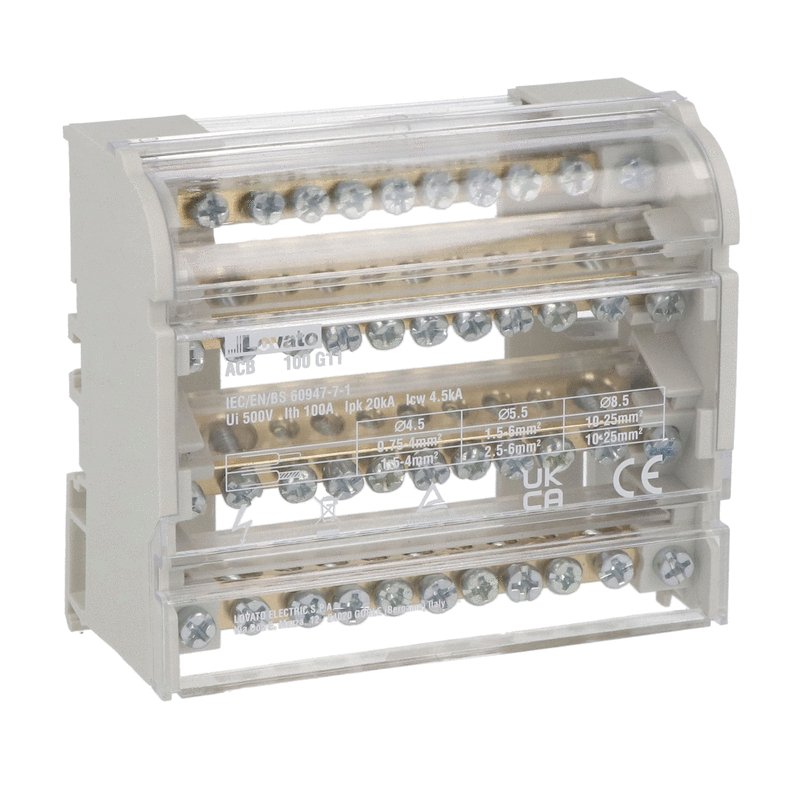

	ACB4P100G11	11=2х8,5+2х5,5+7х4,5	100	25
	ACB4P125G11	11=2х8,8+2х7,5+7х5,5	125	35

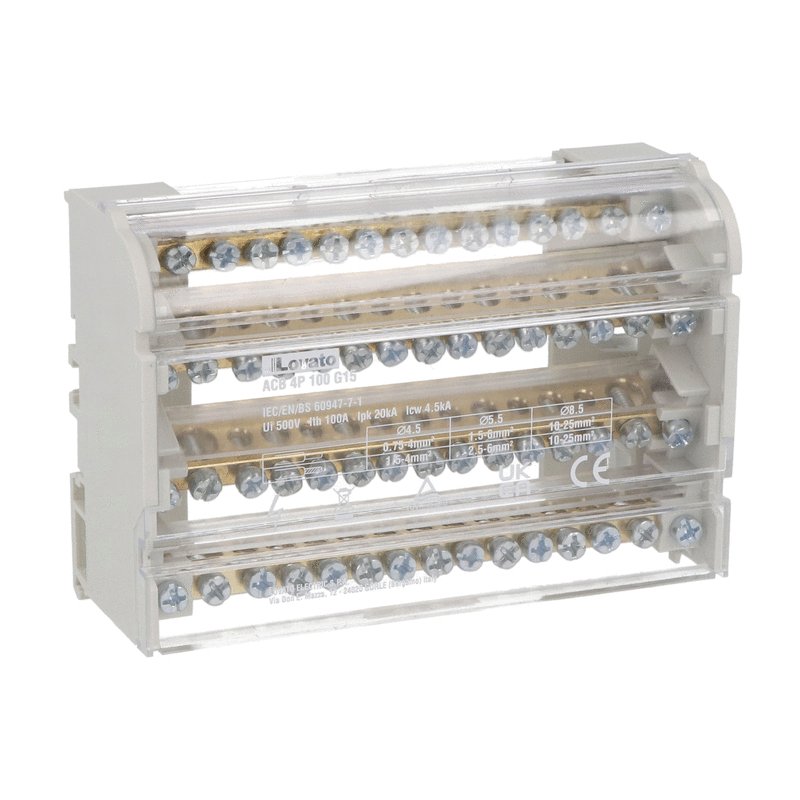

	ACB4P100G15	15=2х8,5+2х5,5+11х4,5	100	25
	ACB4P125G15	15=2х8,8+2х7,5+11х5,5	125	35
Зі збільшеним перетином по входу

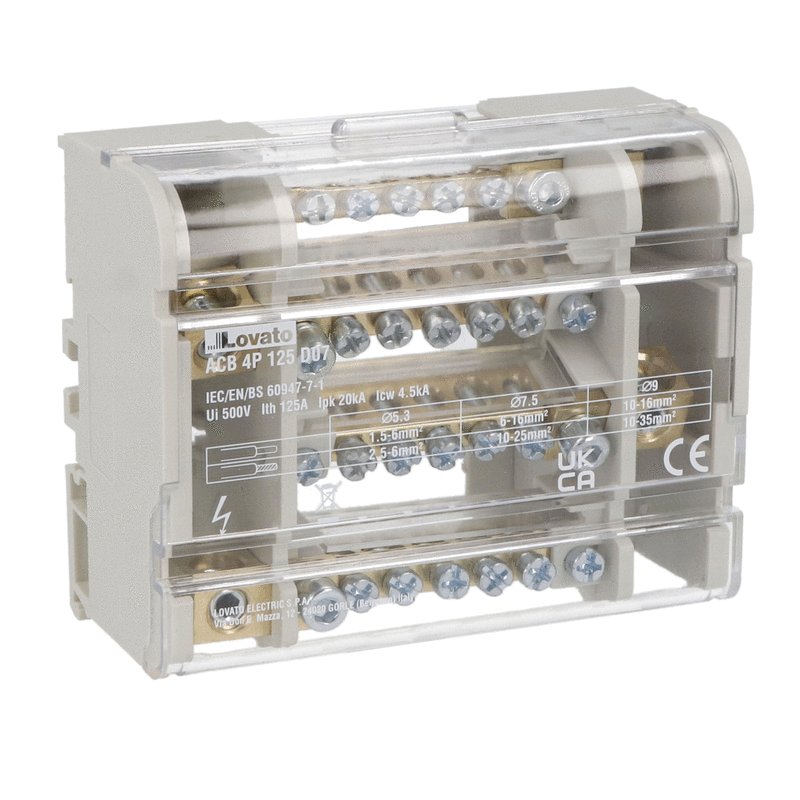

	ACB4P125D07	7=1х9+1х7,5+5х5,5	125	35

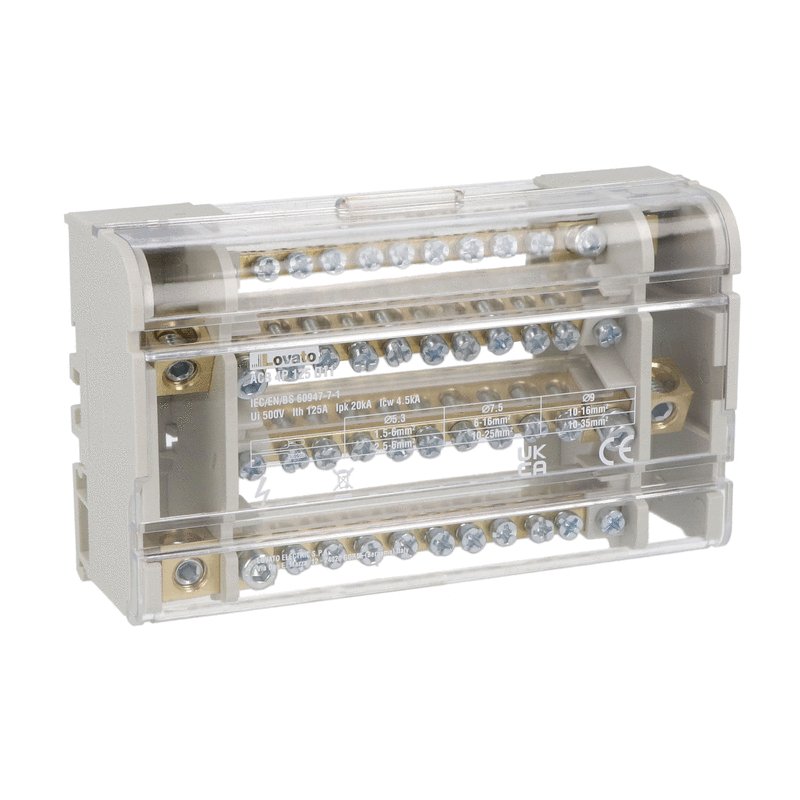

	ACB4P125D11	11=1х9+3х7,5+7х5,5	125	35
	ACB4P125D15	15=1х9+3х7,5+11х5,5	125	35

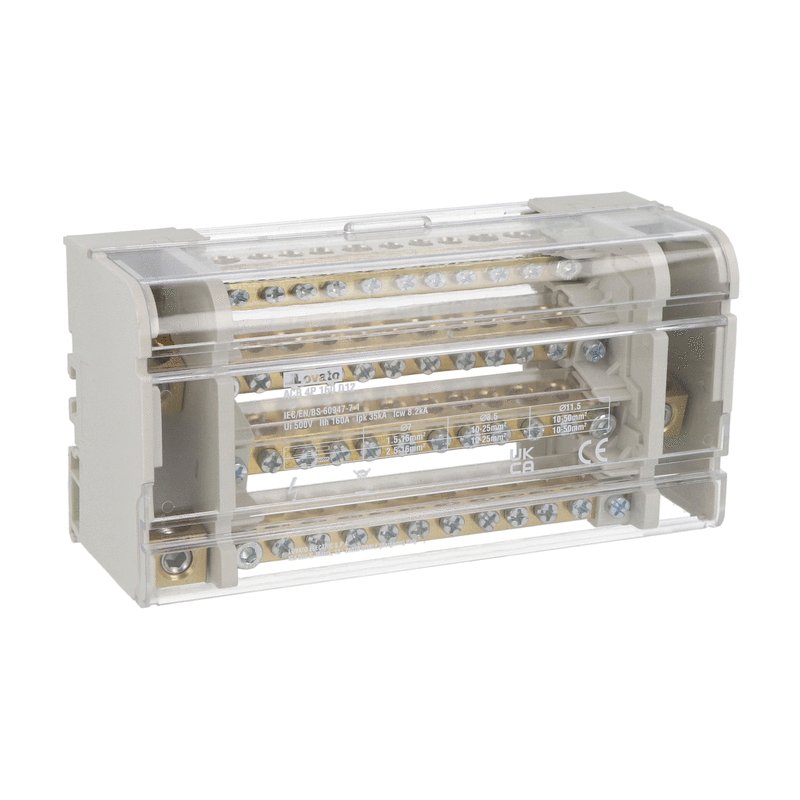

	ACB4P160D12	12=1х11,5+3х8,5+8х7	160	50

pdfБуклет "POWER DISTRIBUTION BLOCKS" (англ.)
