Серія 04

Ця серія має найбільший асортимент поворотних (селекторних) перемикачів, як з круглою, так і з квадратною фронтальною рамкою з пластику або анодованого алюмінію, з ручками різних типів з ключами, з підсвічуванням і без. Блоки контактів замовляються окремо, вони є стандартні модульні (як у кнопках цієї серії), які можна встановити до 3 шт. на один актуатор, і спеціальні поворотні (на 9-12 положень). У таблиці представлені основні характеристики і вигляд комплектних перемикачів. Детальну інформацію і коди для замовлення дивіться в каталозі.

Перемикачі з плоским дизайном (фронтальна рамка тонка, практично врівень з панеллю)

Вигляд Кількість позицій, кути повороту Фронт. рамка Тип блока контактів Клеми Підсвічування IP
розмір, мм матеріал колір

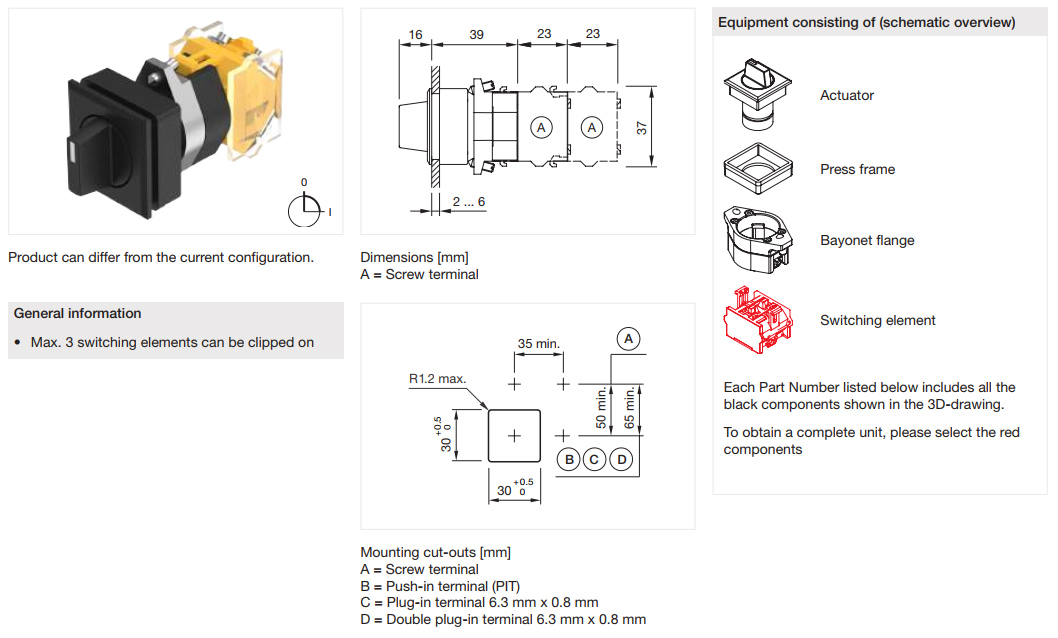

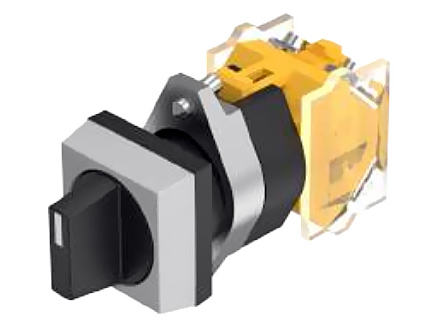

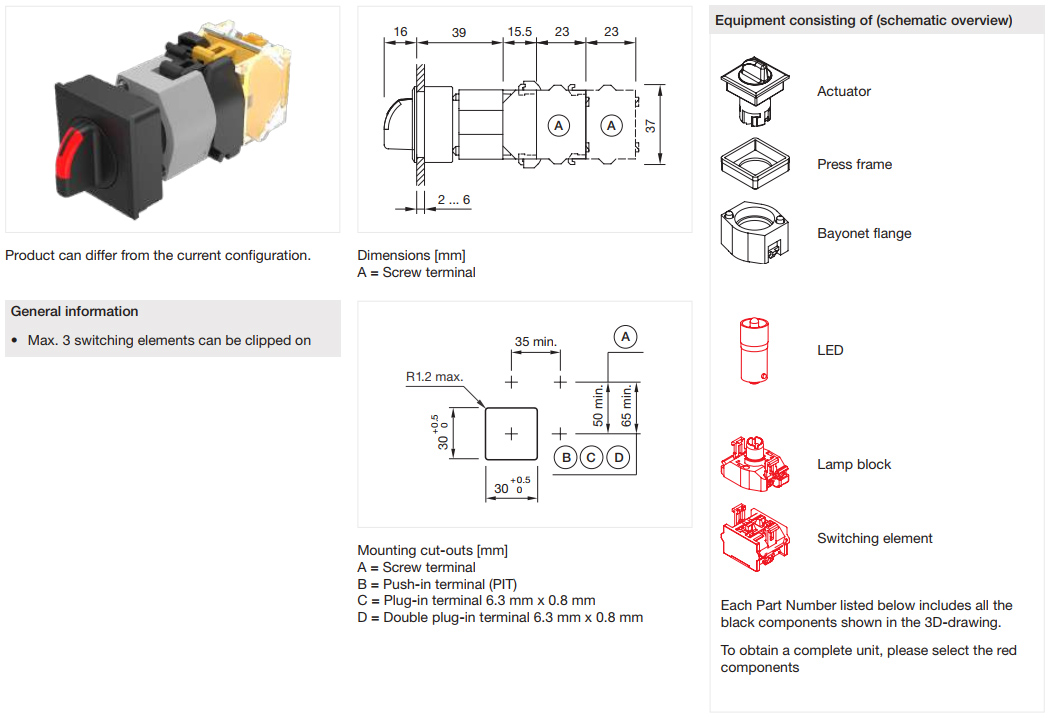

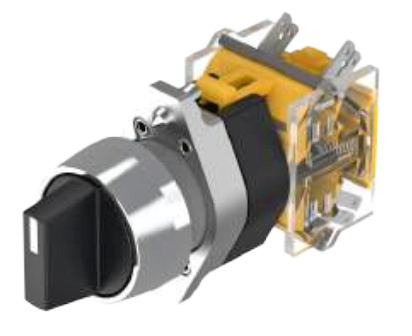

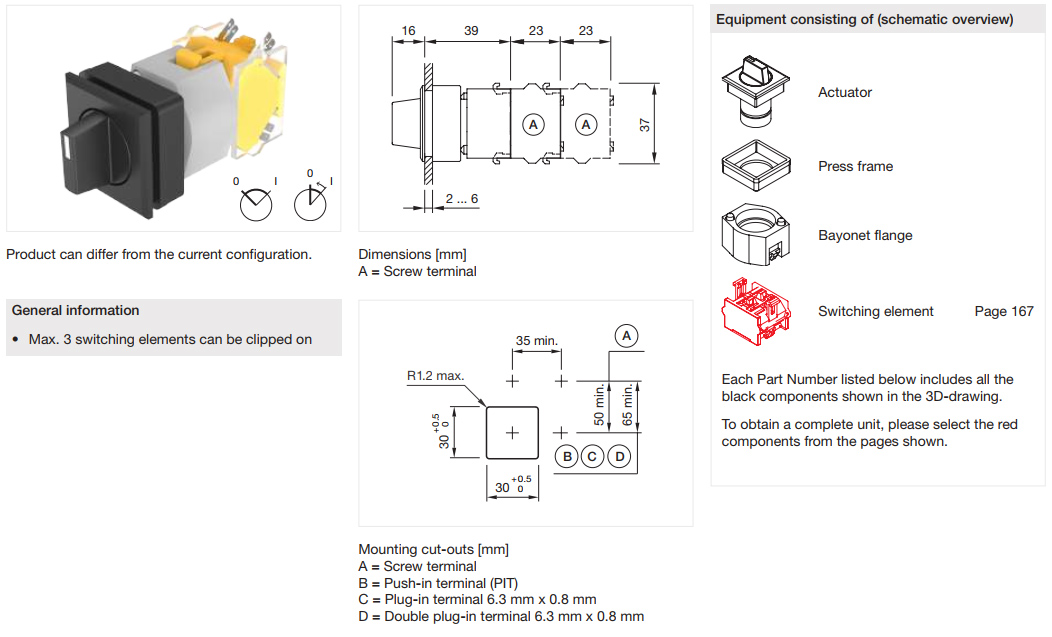

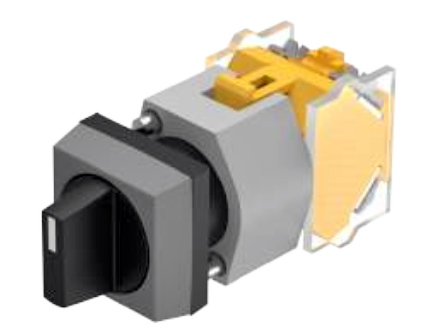

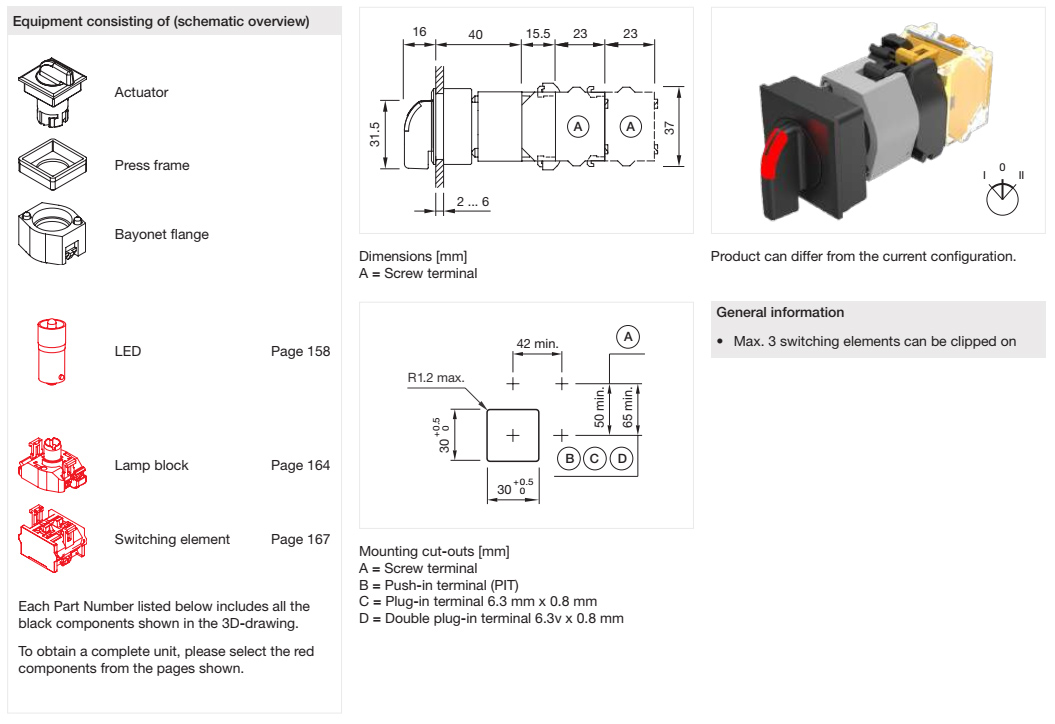

2, +90° фікс. (0…+90°)* 35 х 35 пластик Ч, С** модульний (до 3 шт.) гвинтові, ножові, пружинні LED: R, Y, G, B,W** DC: 6 В, 130 В AC: 130, 230 В AC/DC: 12, 24, 48 В 65

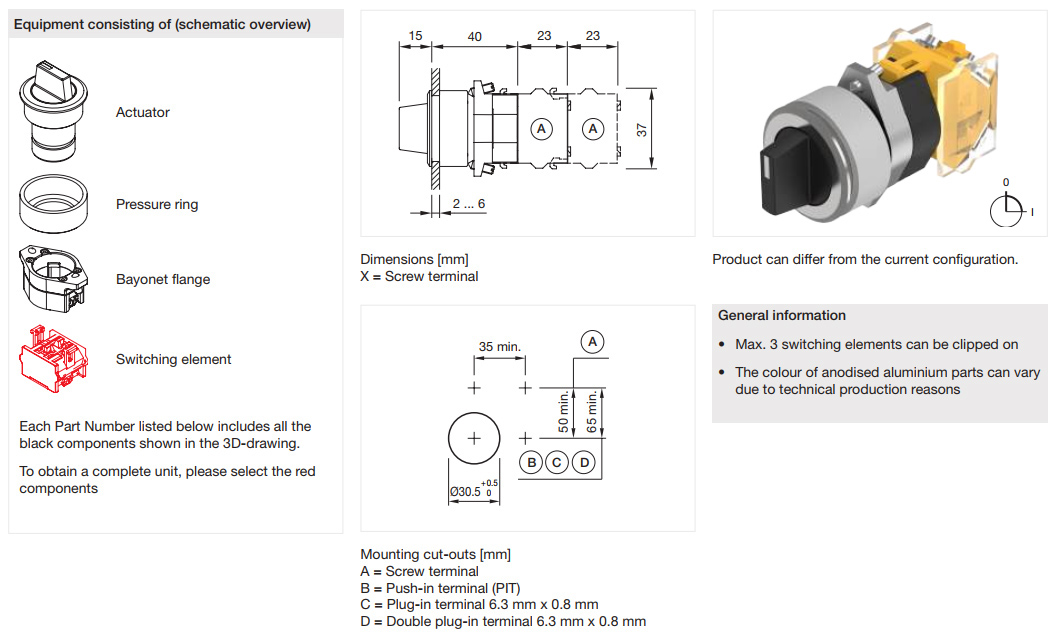

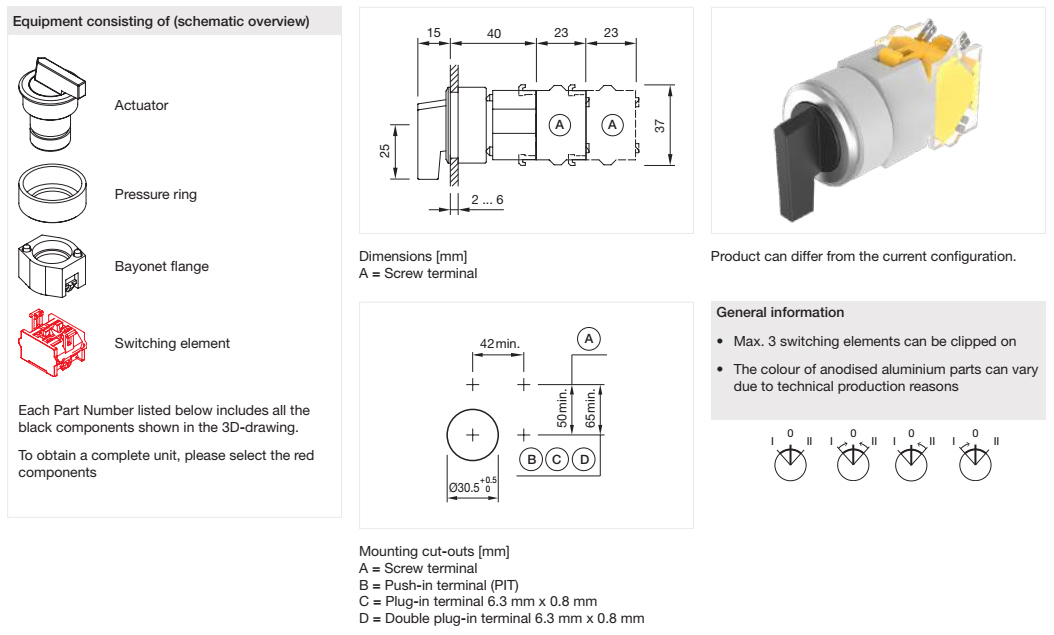

2, +90° фікс. (0…+90°); +42° без фіксації Ø 35 алюміній Ч, Н

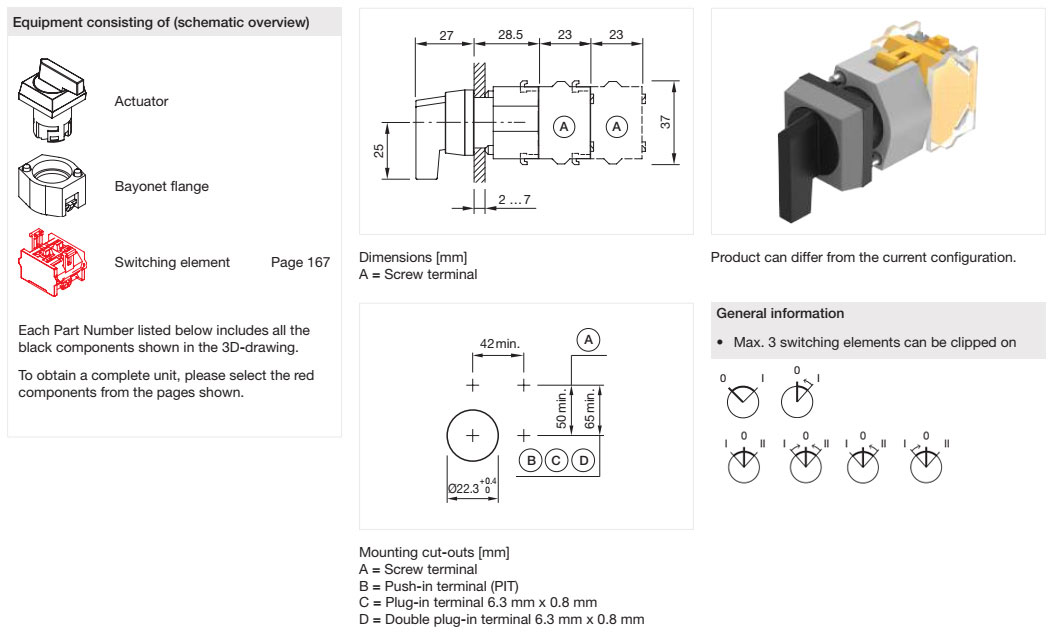

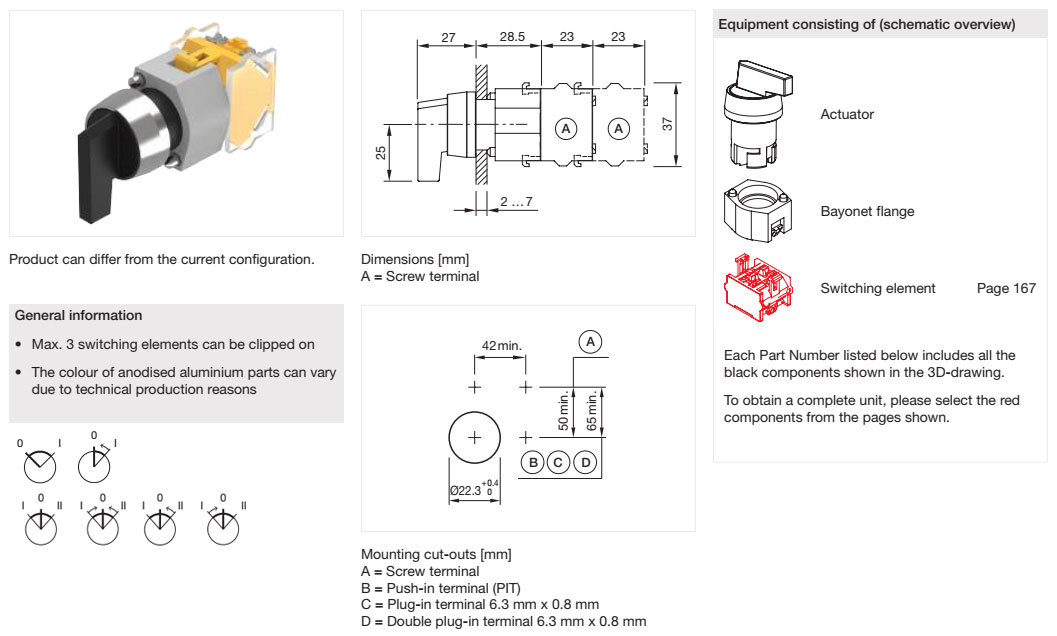

2, +90° фікс. (-45° …+45°); +42° без фіксації 35 х 35 пластик Ч, С модульний (до 3 шт.) гвинтові, ножові, пружинні - 65
2, +90° фікс. (-45° …+45°); +42° без фіксації Ø 35 алюміній Ч, Н

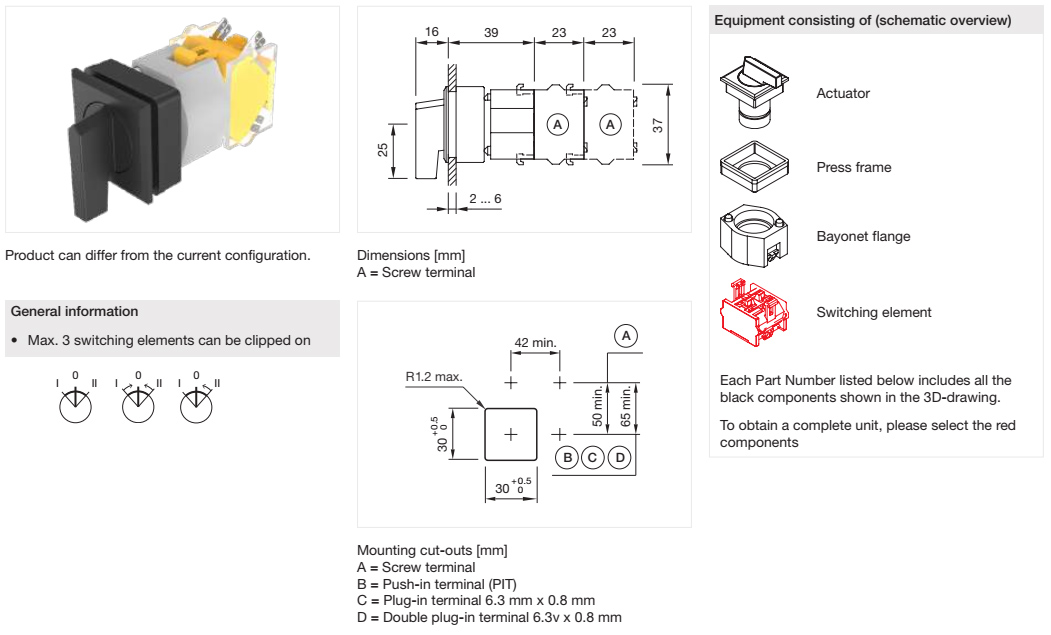

2, +90° фікс. (0…+90°) 35 х 35 пластик Ч модульний (до 3 шт.) гвинтові, ножові, пружинні - 65
Ø 35 алюміній Ч, Н
3 (0…±42°) 35 х 35 пластик Ч, С модульний (до 3 шт.) гвинтові, ножові, пружинні LED: R, Y, G, B,W DC: 6 В, 130 В AC: 130, 230 В AC/DC: 12, 24, 48 В 65
Ø 35 алюміній Ч, Н
3 (0…±42°) 35 х 35 пластик Ч, С модульний (до 3 шт.) гвинтові, ножові, пружинні - 65
Ø 35 алюміній Ч, Н

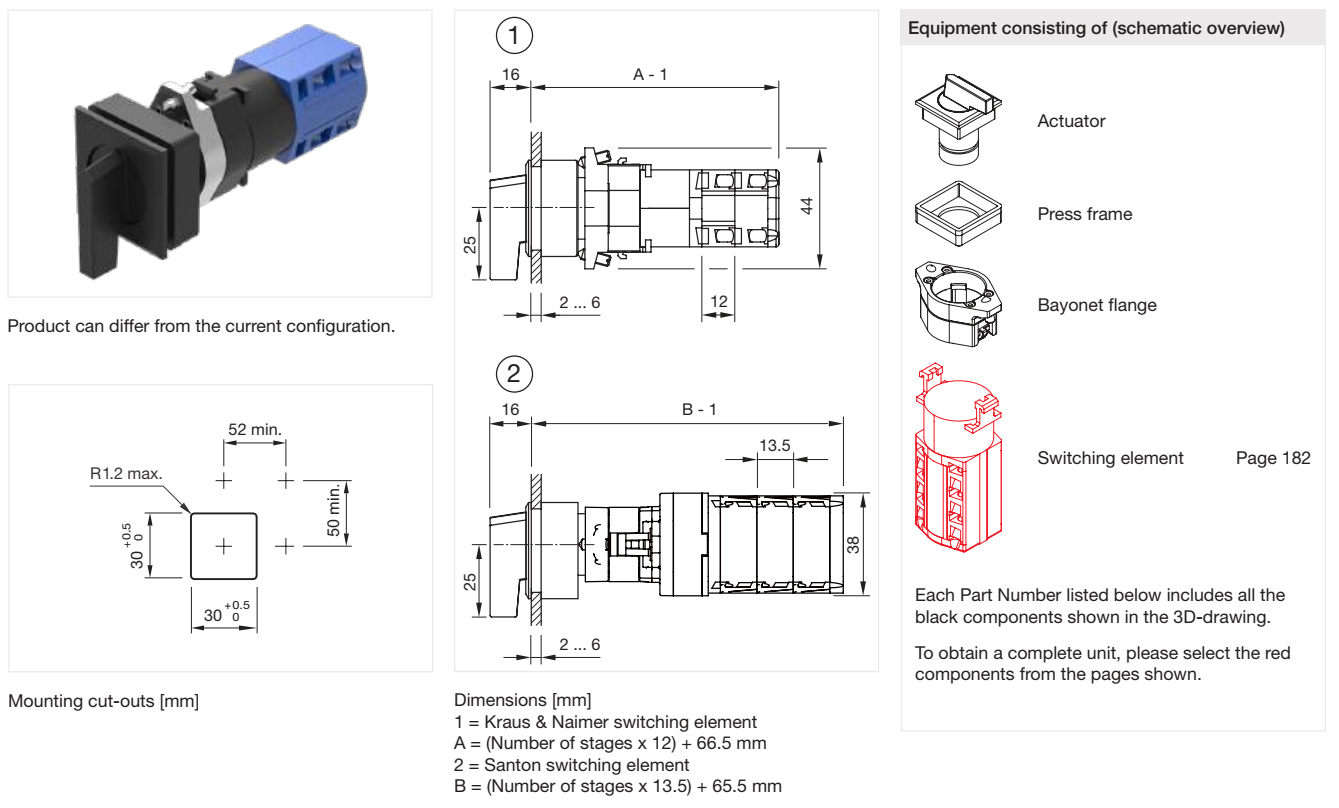

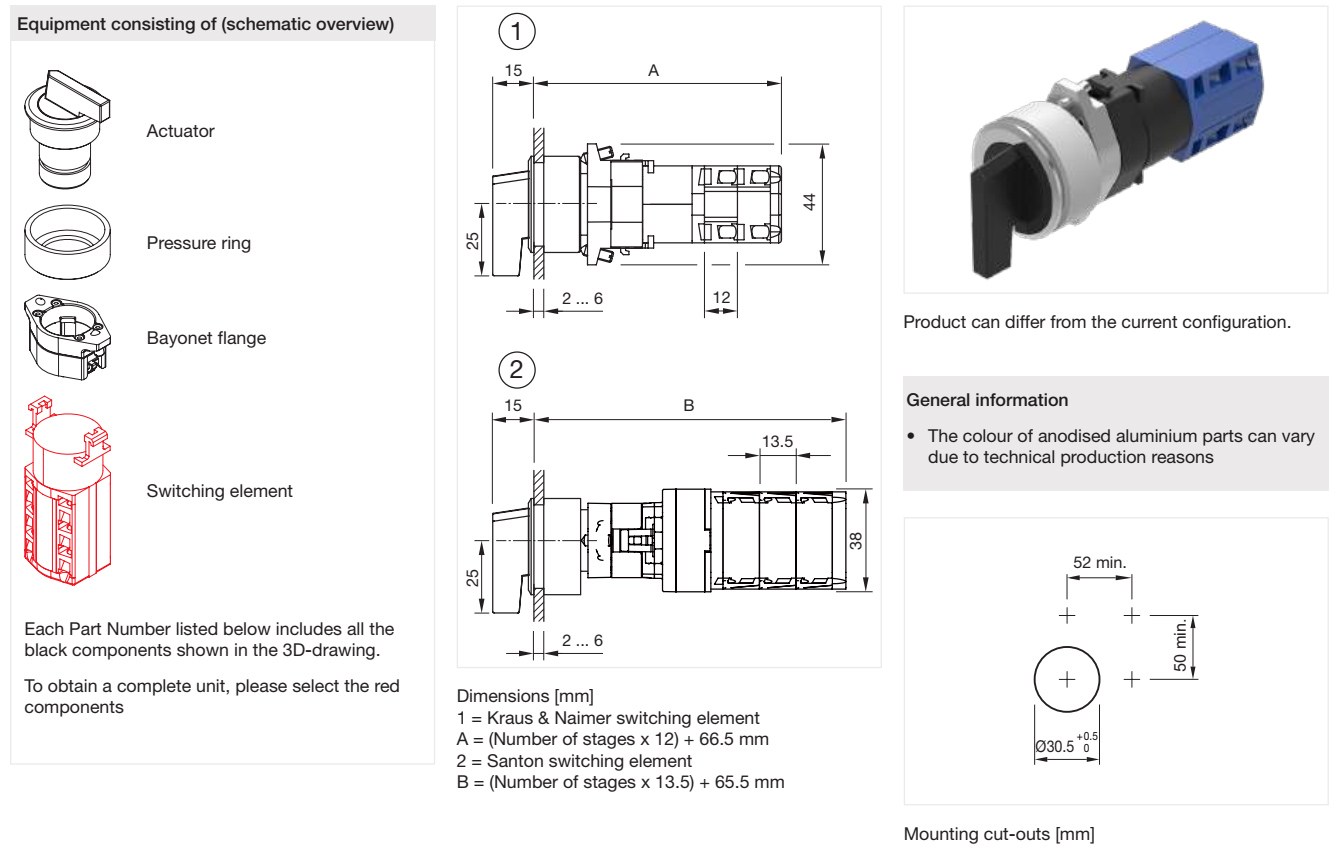

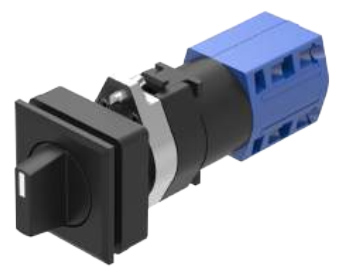

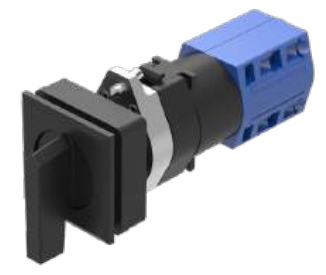

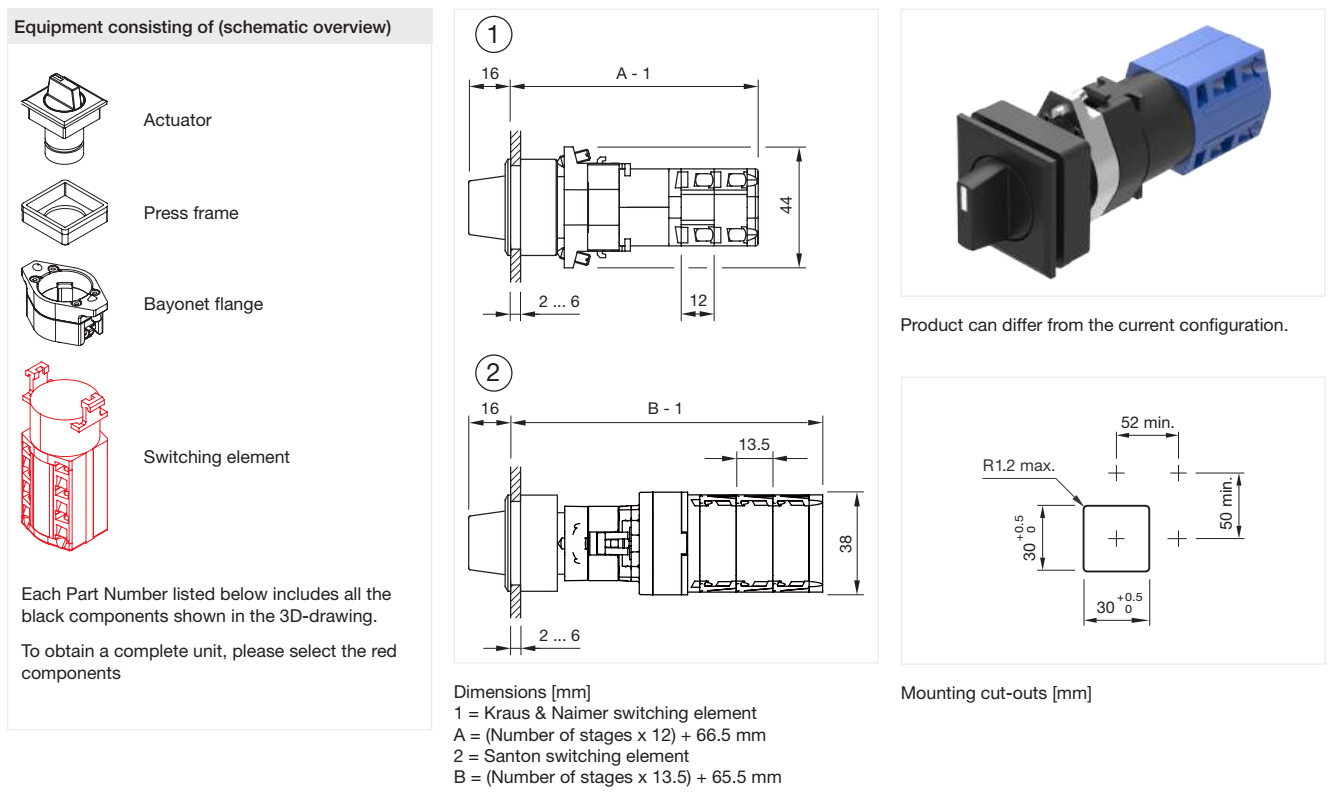

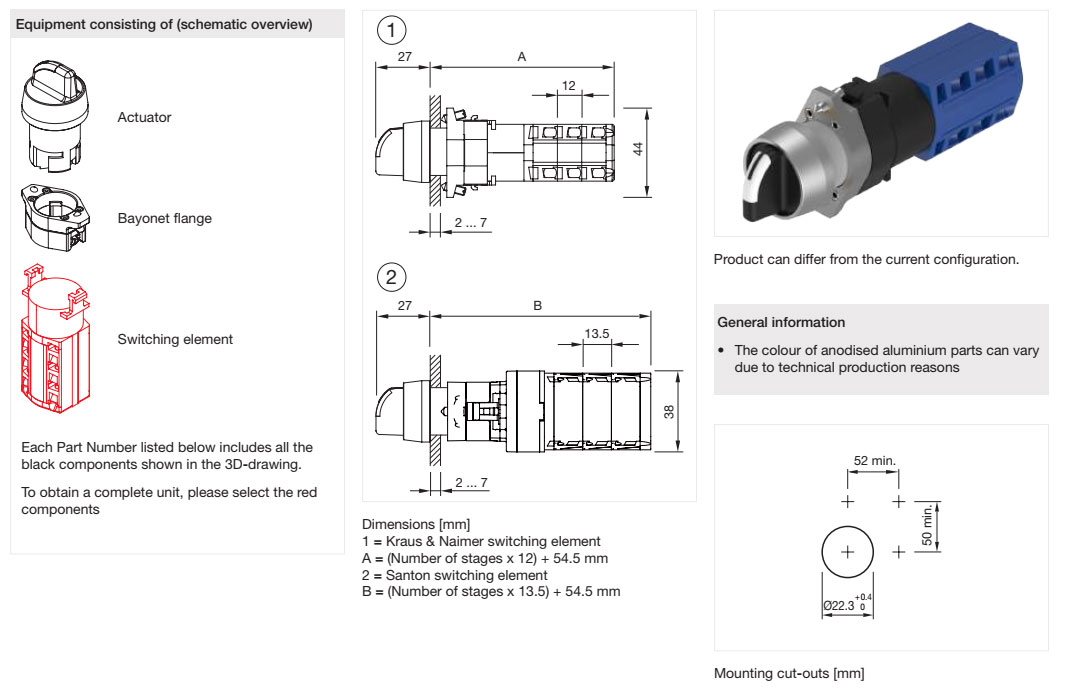

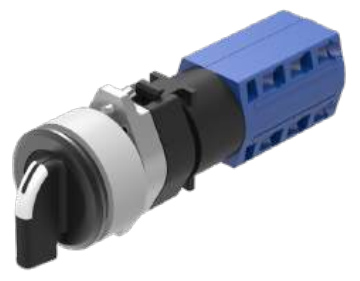

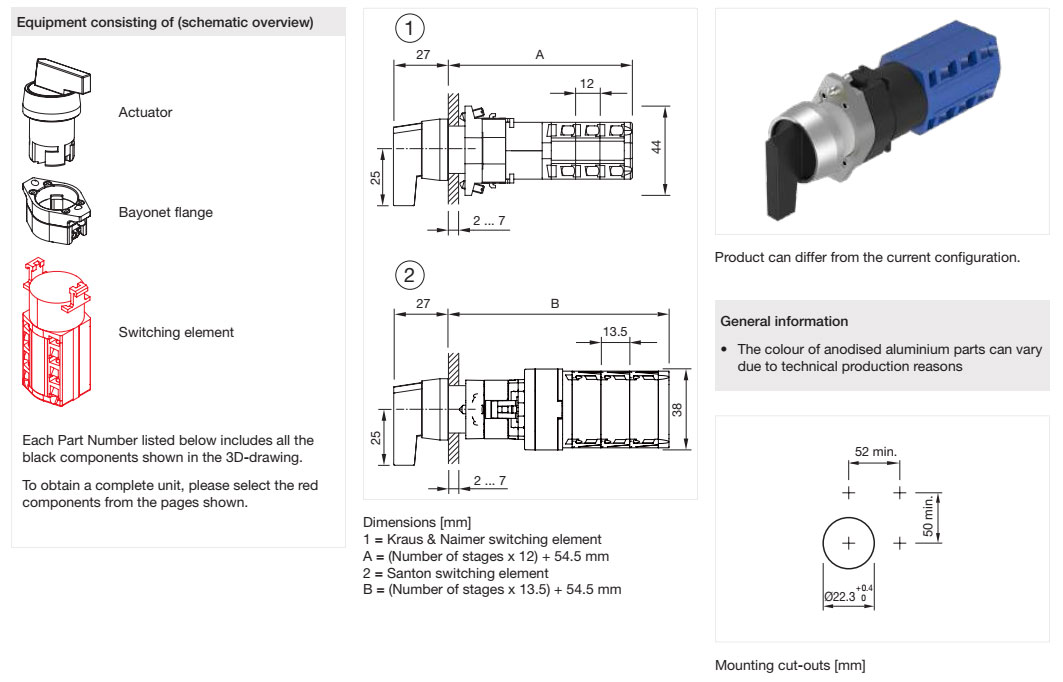

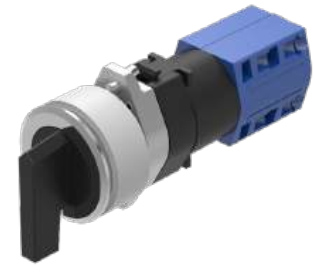

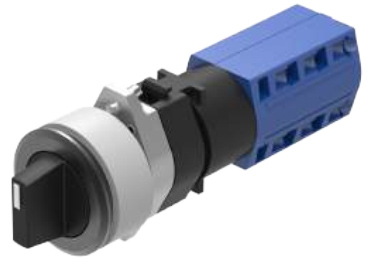

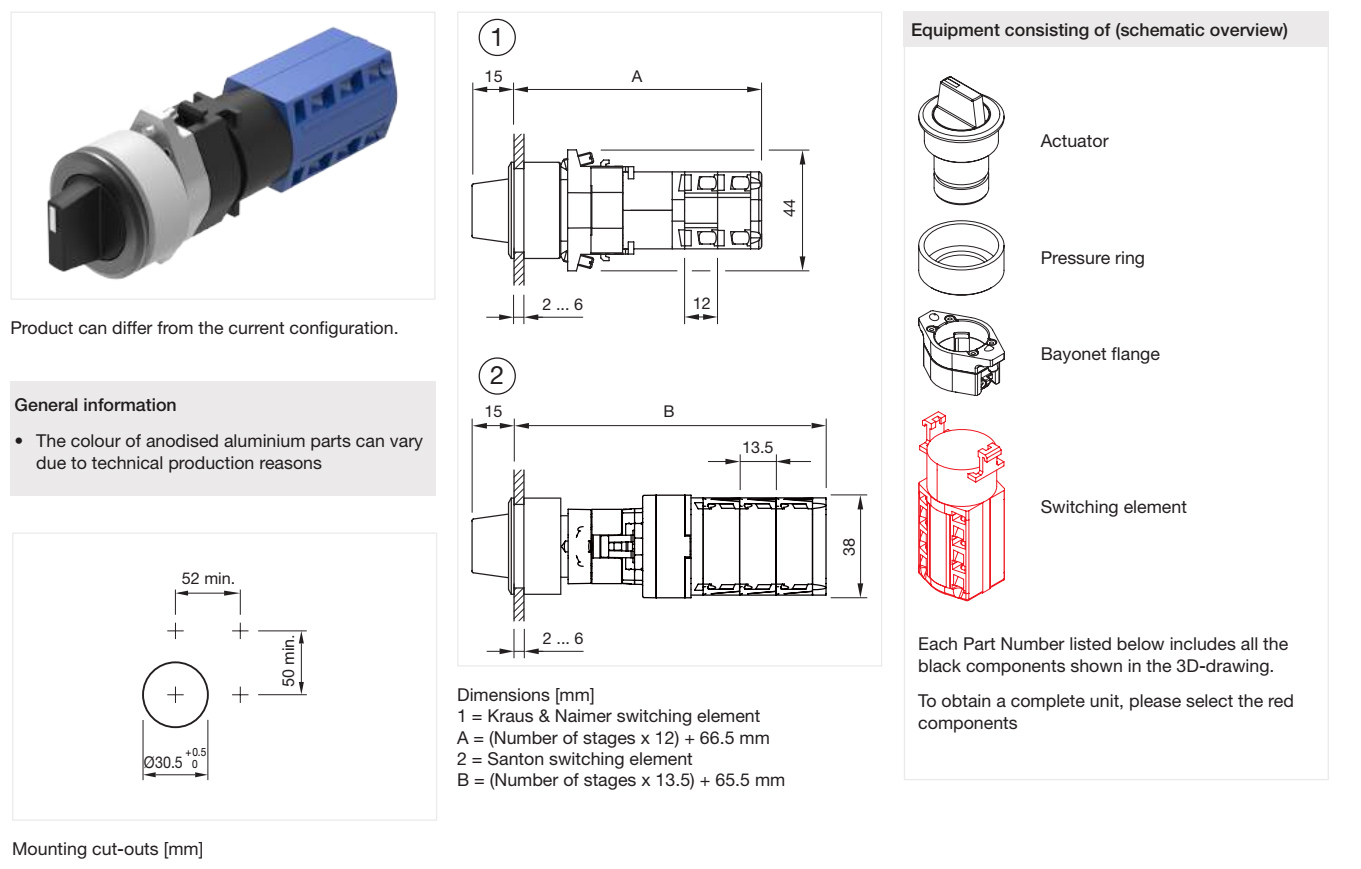

3…12 (30°/45°/60°) залежно від блока контактів Ø 35 алюміній Ч, Н поворотний блок перемикання Kraus & Naimer (на фото) або Santon гвинтові - 65

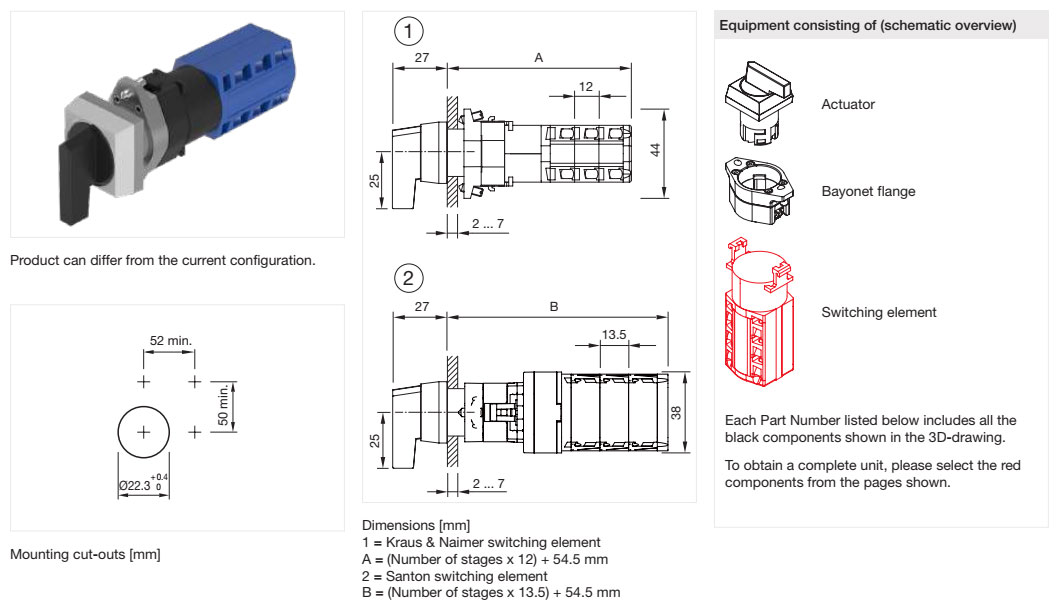

3…12 (30°/45°/60°) залежно від блока контактів 35 х 35 пластик Ч, С поворотний блок перемикання Kraus & Naimer або Santon гвинтові - 65
Ø 35 алюміній Ч, Н
3…12 (30°/45°/60°) залежно від блока контактів Ø 35 алюміній Ч, Н поворотний блок перемикання Kraus & Naimer або Santon гвинтові - 65
3…12 (30°/45°/60°) залежно від блока контактів


поворотний блок перемикання Kraus & Naimer або Santon гвинтові - 65
Ø 35 алюміній Ч, Н

* +90°, +42° - поворот від початкового положення (0) за годинниковою стрілкою; -90°, -42 °— проти г. с.
** Ч — чорний, С — сріблястий, Н —натуральний (нефарбований); R – червоний, Y —жовтий, G —зелений, B — синій, W — білий.

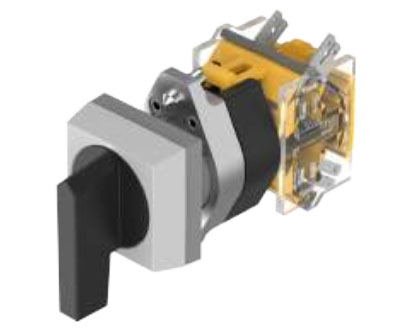

Перемикачі з виступним дизайном (фронтальна рамка сильно виступає над панеллю)

Вигляд Кількість позицій, кути повороту Фронт. рамка Тип блока контактів Клеми Підсвічування IP
розмір, мм матеріал колір

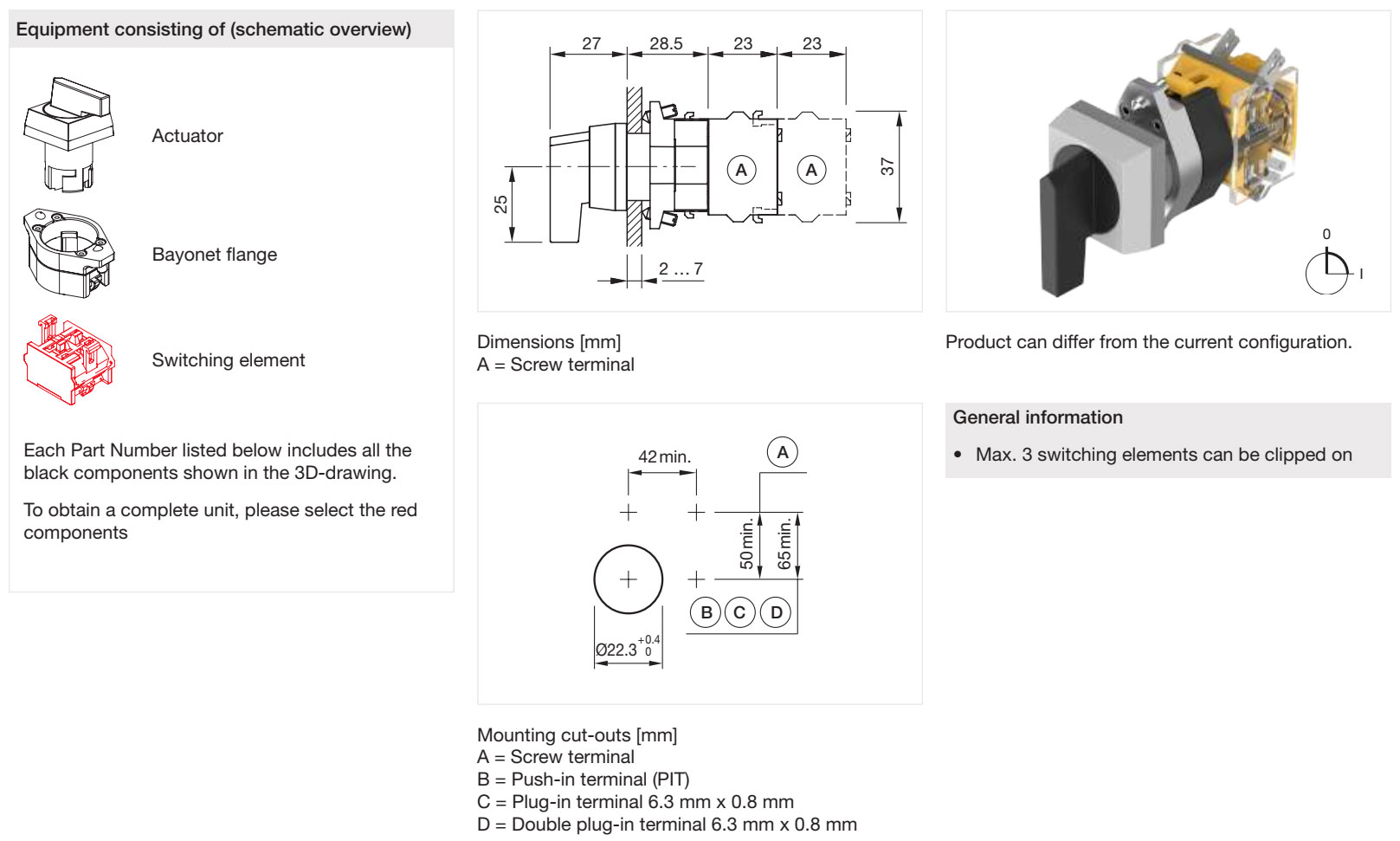

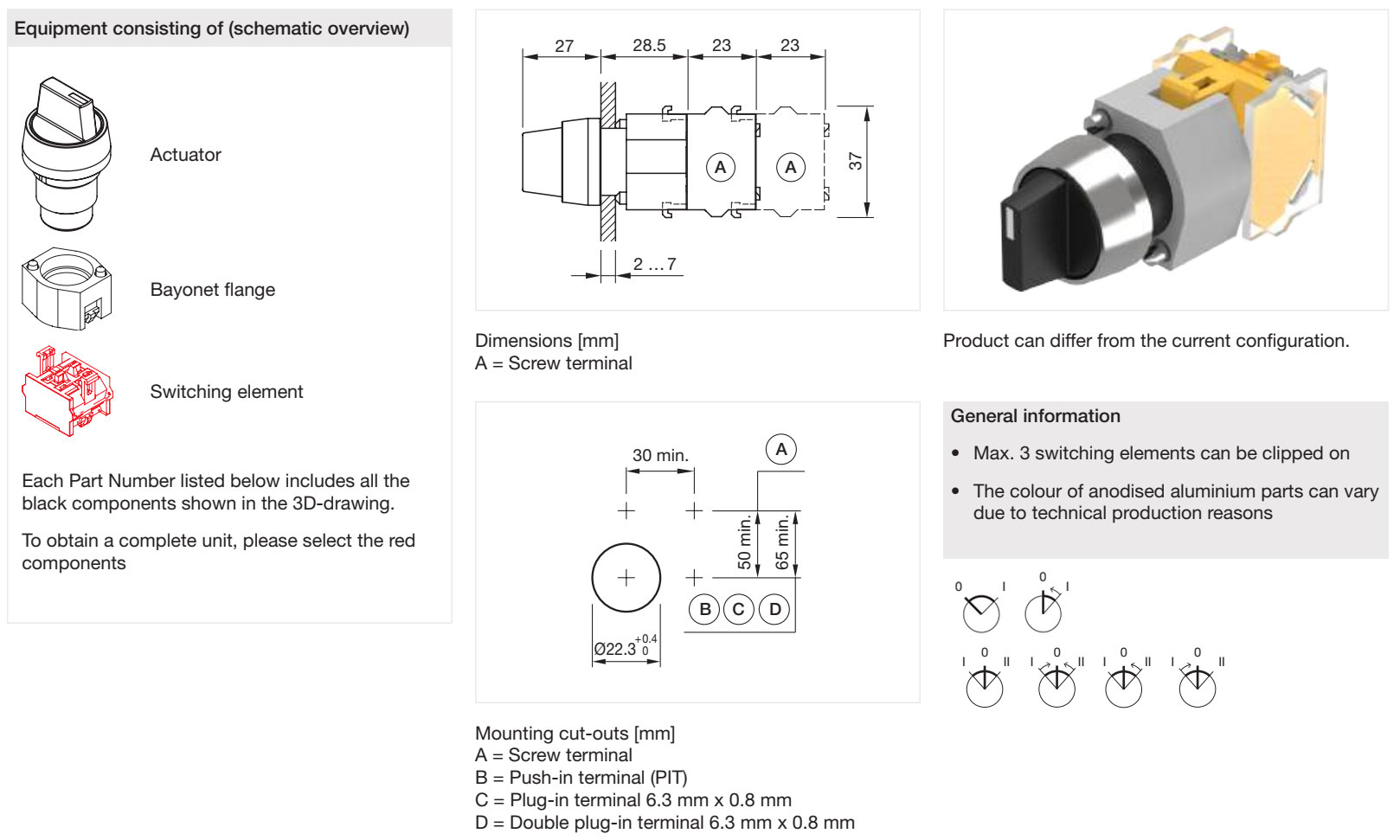

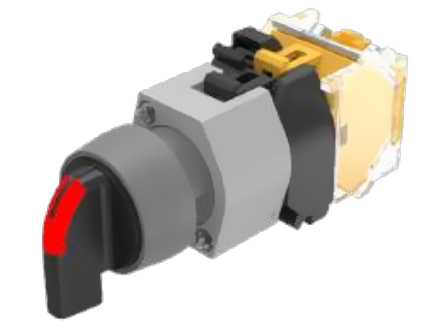

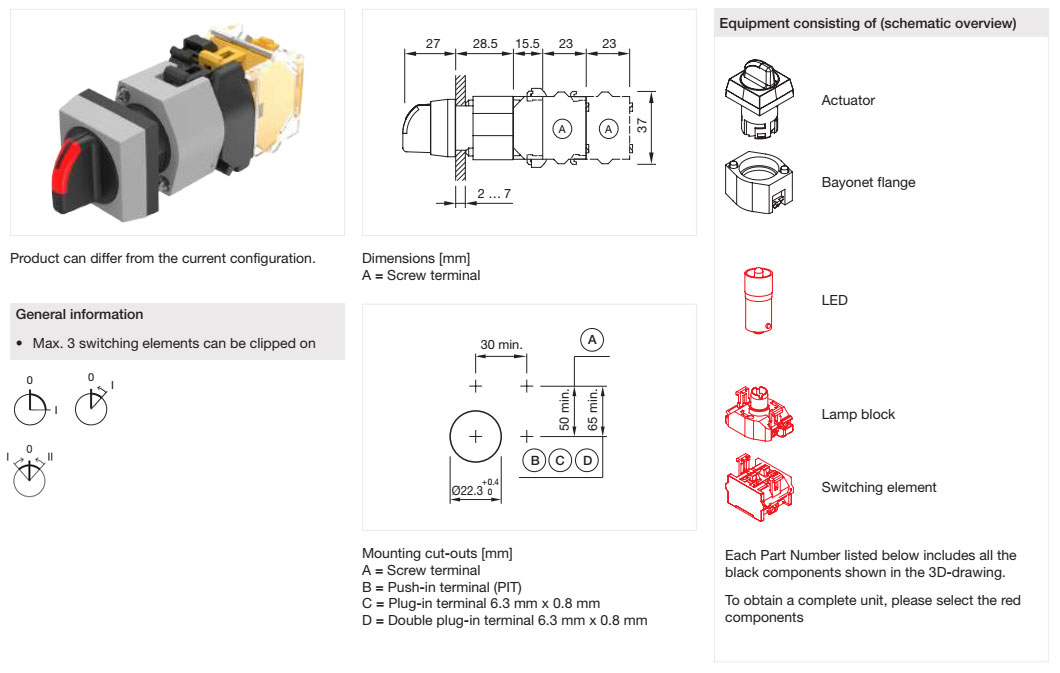

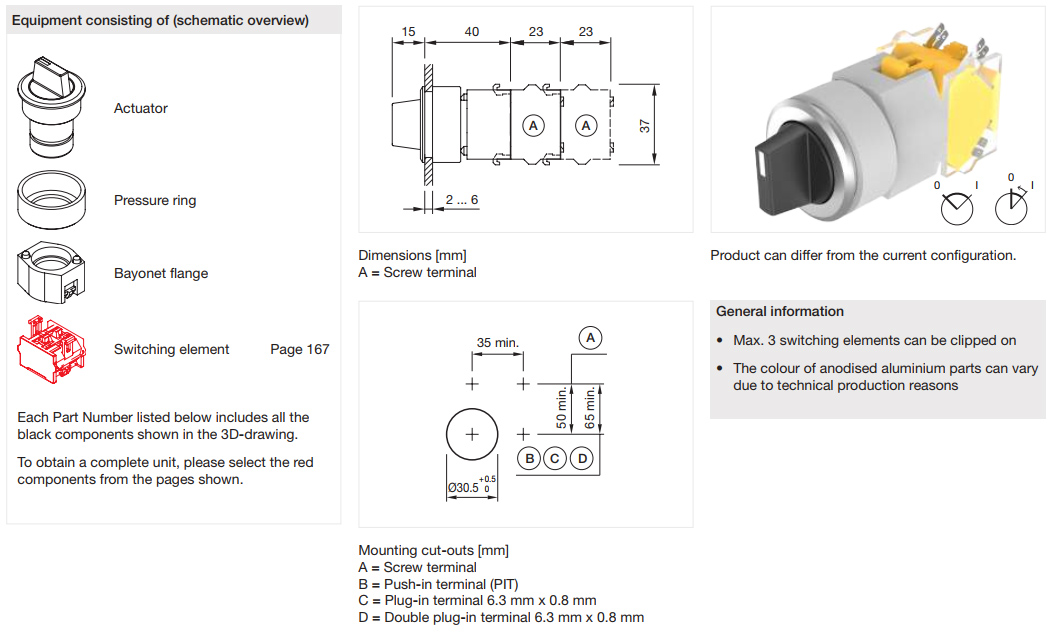

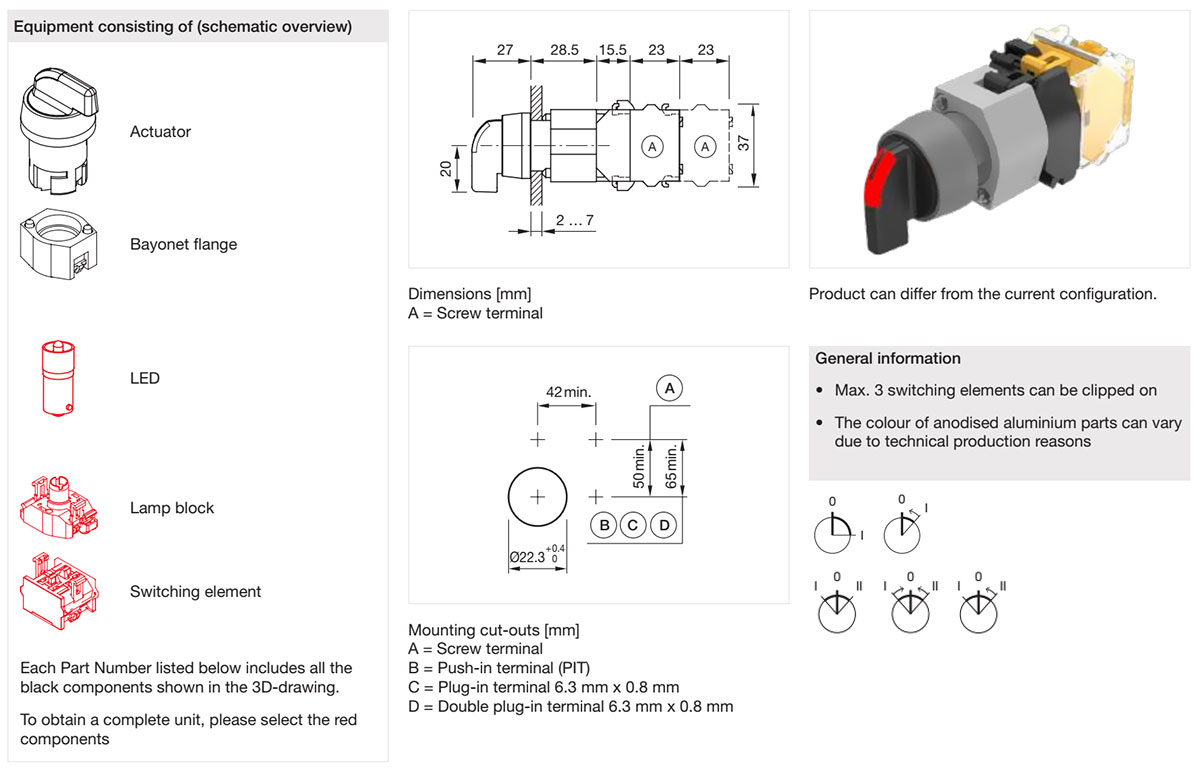

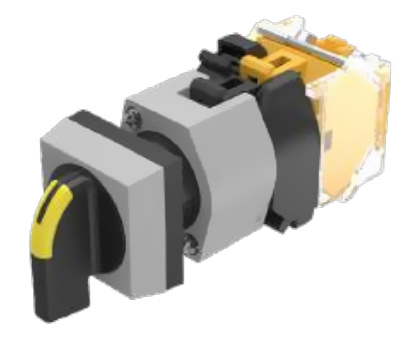

2, 0…+90°* з фіксацією, 0…+42° без фіксації; 3, -42°/0/+42°, без фіксації 30 х 30 пластик сірий модульний (до 3 шт.) гвинтові, ножові, пружинні LED: R, Y, G, B,W DC: 6 В, 130 В AC: 130, 230 В AC/DC: 12, 24, 48 В 65
2, 0…+90°* з фіксацією, 0…+42° без фіксації; 3, -42°/0/+42°, з фікс. або без Ø 29 пластик сірий
алюміній Н
2, +90° з фікс. (-45°…+45°), 0…+42° без фіксації; 3, -45°/0/+45°, з фіксацією або без 30 х 30 пластик сірий модульний (до 3 шт.) гвинтові, ножові, пружинні - 65

пластик сірий
алюміній Н

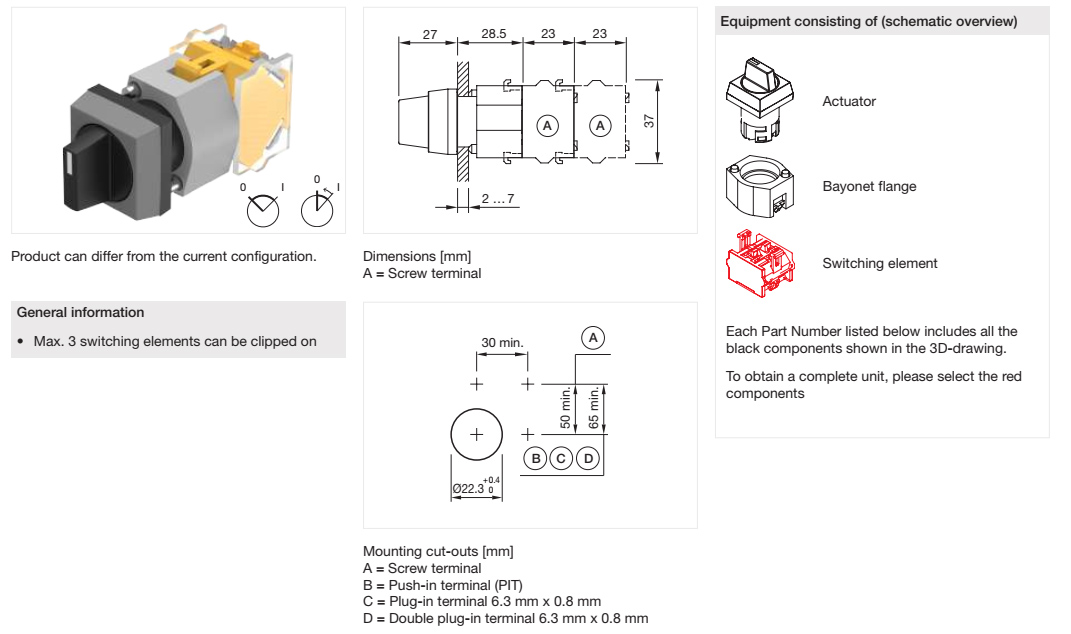

2, 0…+90° з фіксацією 30 х 30 пластик сірий модульний (до 3 шт.) гвинтові, ножові, пружинні - 65
Ø 29

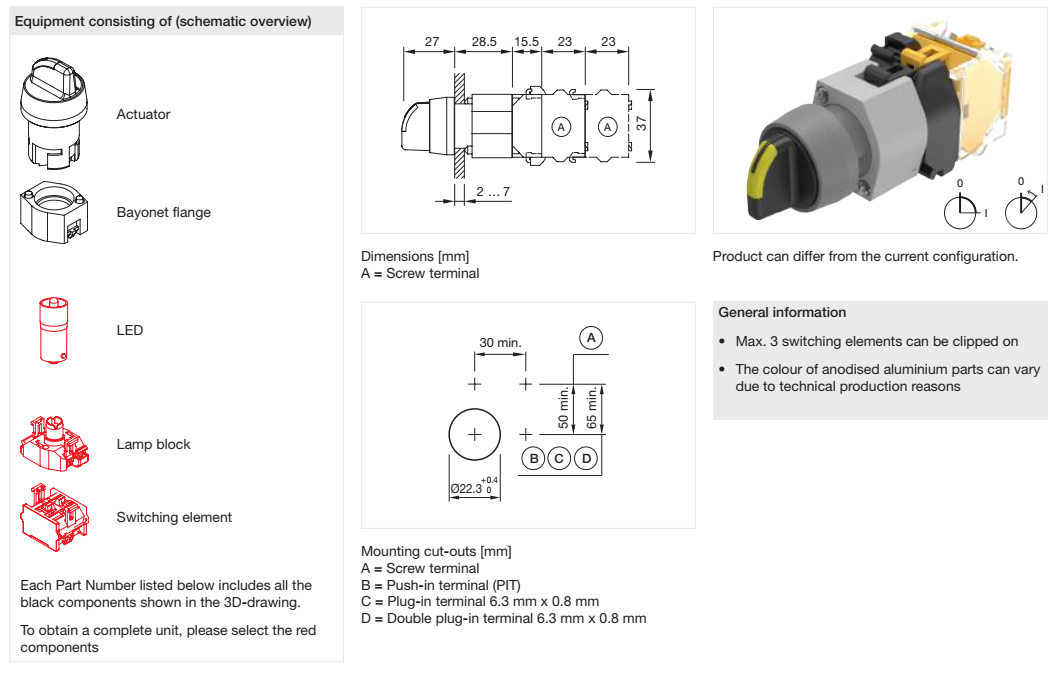

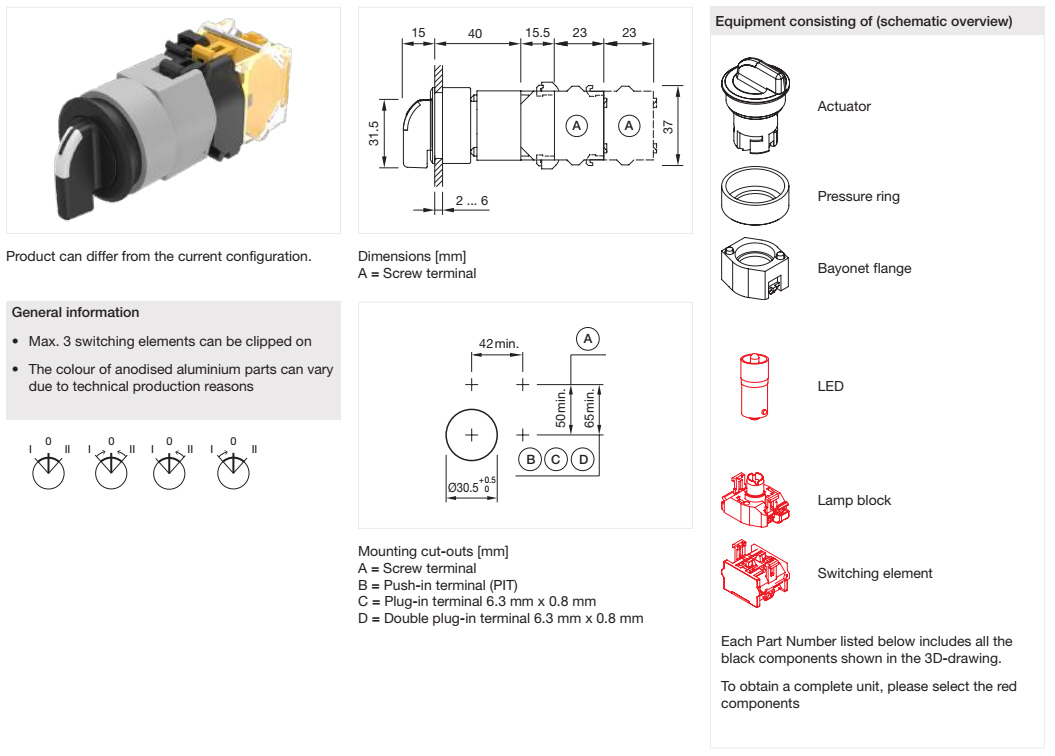

2, 0…+90° з фіксацією; 3, -45°/0/+45° без фікс. 30 х 30 пластик сірий модульний (до 3 шт.) гвинтові, ножові, пружинні LED: R, Y, G, B,W DC: 6 В, 130 В AC: 130, 230 В AC/DC: 12, 24, 48 В 65
2, 0…+90° з фіксацією, 0…+42° без; 3, -45°/0/+45° Ø 29 пластик сірий
алюміній Н
2, +90° фікс. (-45 °…+45°); 0…+42° без фіксації 30 х 30 пластик сірий модульний (до 3 шт.) гвинтові, ножові, пружинні - 65
Ø 29 пластик сірий
алюміній Н
2, 0…+90°, з фіксацією 30 х 30 пластик сірий модульний (до 3 шт.) гвинтові, ножові, пружинні - 65
Ø 29 пластик сірий
алюміній Н

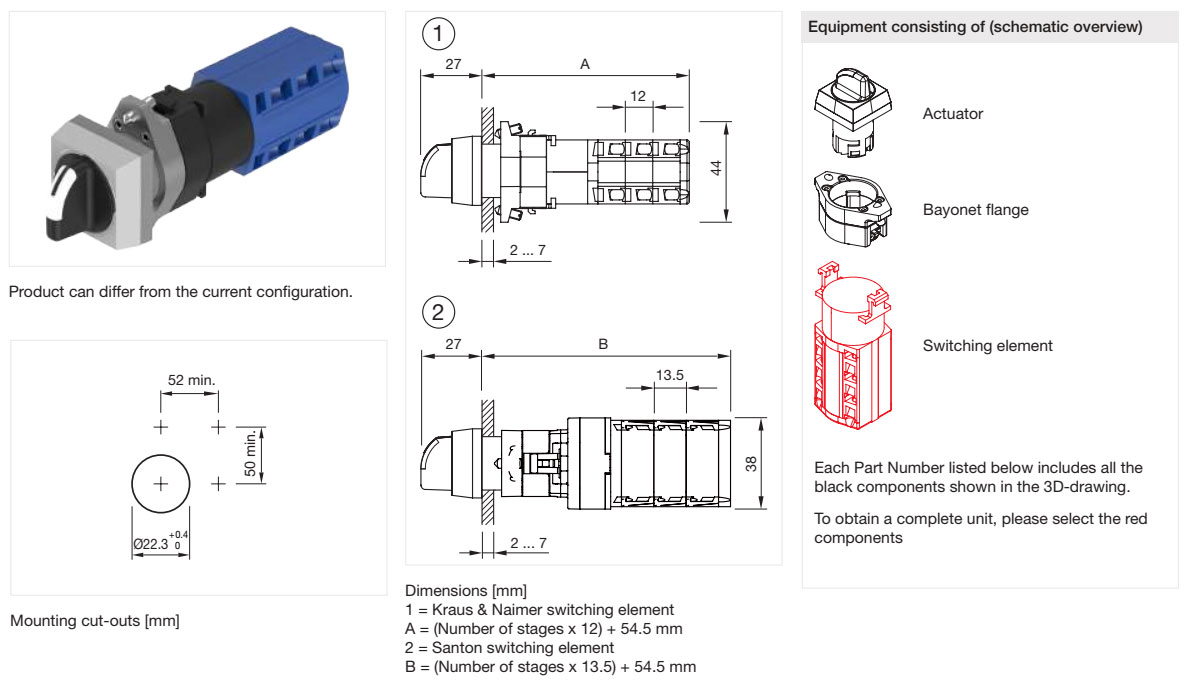

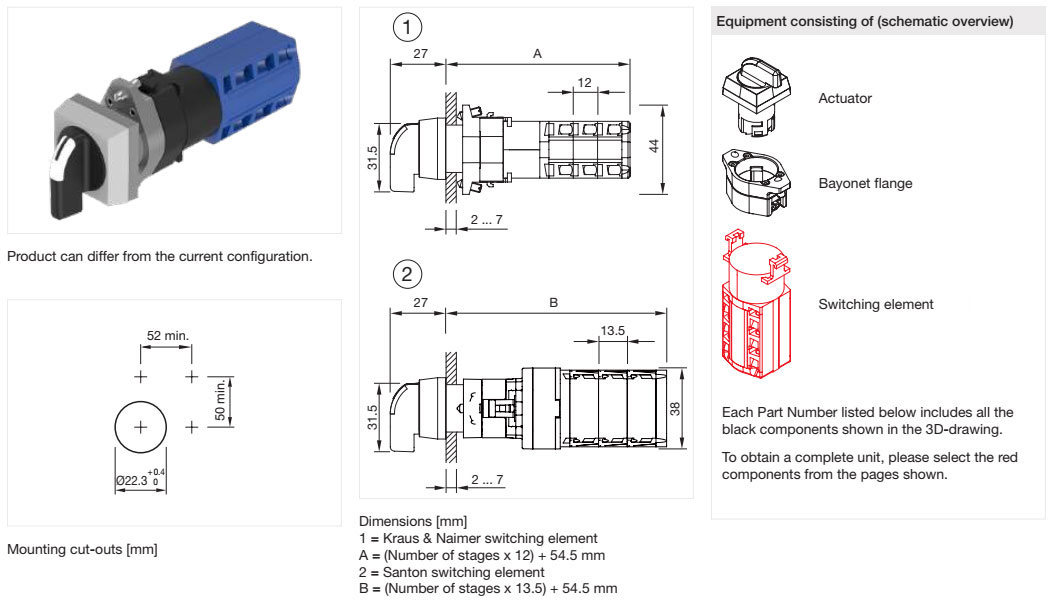

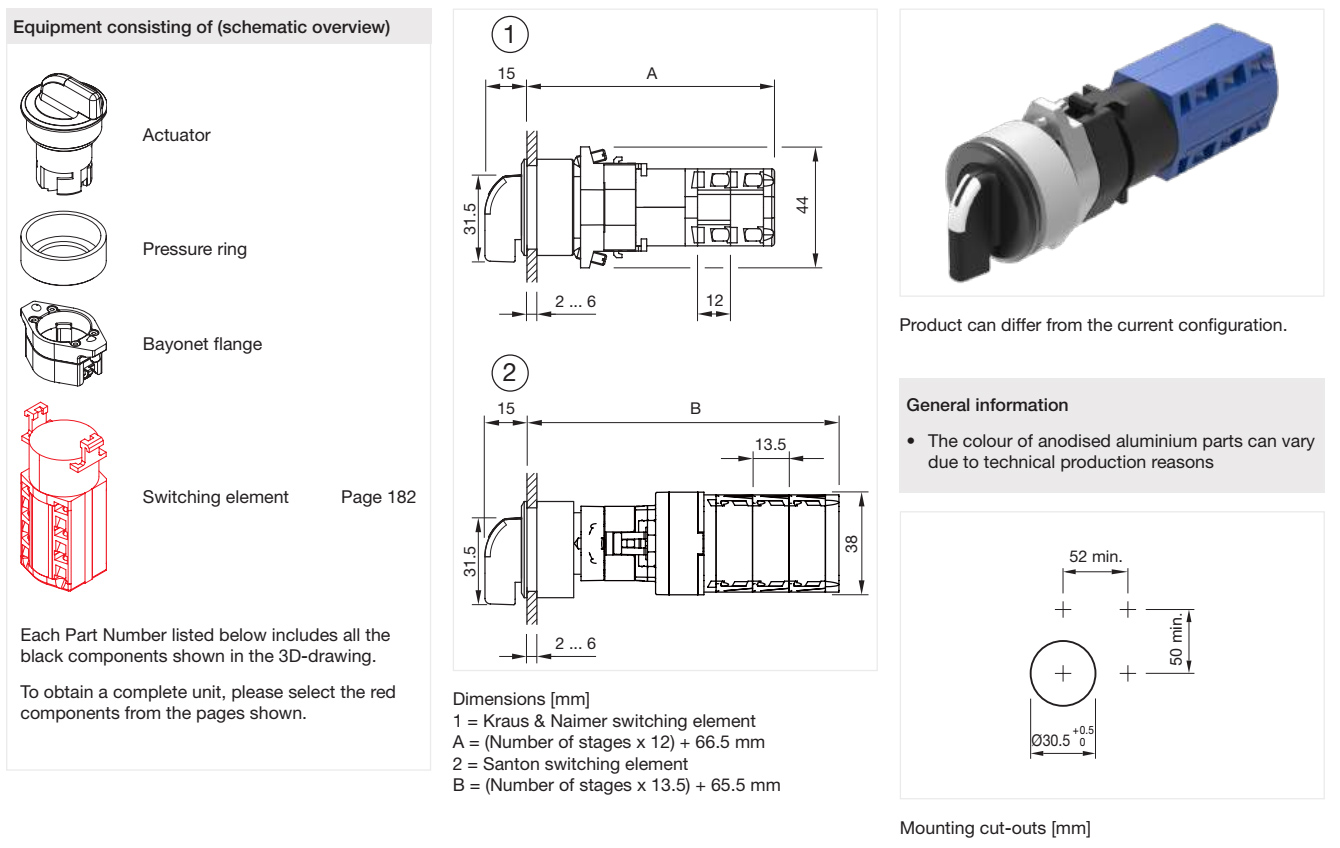

3…12 (30°/45°/60°) залежно від блока контактів 30 х 30 пластик сірий поворотний блок перемикання Kraus & Naimer (на фото) або Santon гвинтові - 65

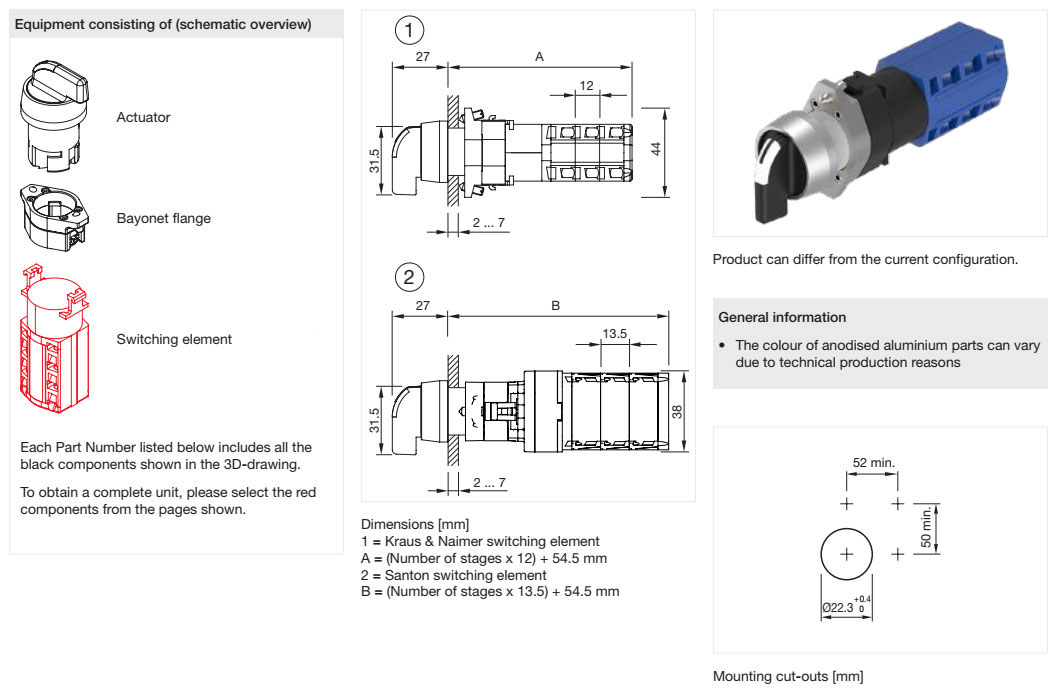

Ø 29 алюміній Н
3…12 (30°/45°/60°) залежно від блока контактів 30 х 30 пластик сірий поворотний блок перемикання Kraus & Naimer (на фото) або Santon гвинтові - 65
Ø 29 алюміній Н
3…12 (30°/45°/60°) залежно від блока контактів 30 х 30 пластик сірий поворотний блок перемикання Kraus & Naimer (на фото) або Santon гвинтові - 65
Ø 29 алюміній Н

* +90°, +42° - поворот від початкового положення (0) за годинниковою стрілкою; -90°, -42 °— проти г. с.
** Ч — чорний, С — сріблястий, Н —натуральний (нефарбований);R– червоний,Y—жовтий,G—зелений,B— синій,W — білий.

pdfКаталог (с. 30–47, 88–117)
pdfІнструкція з монтажу актуатора
pdfІнструкція з монтажу додаткових контактних блоків
