Серія 51

В серії 51 ЕАО представлені 2- і 3-позиційні селекторні перемикачі

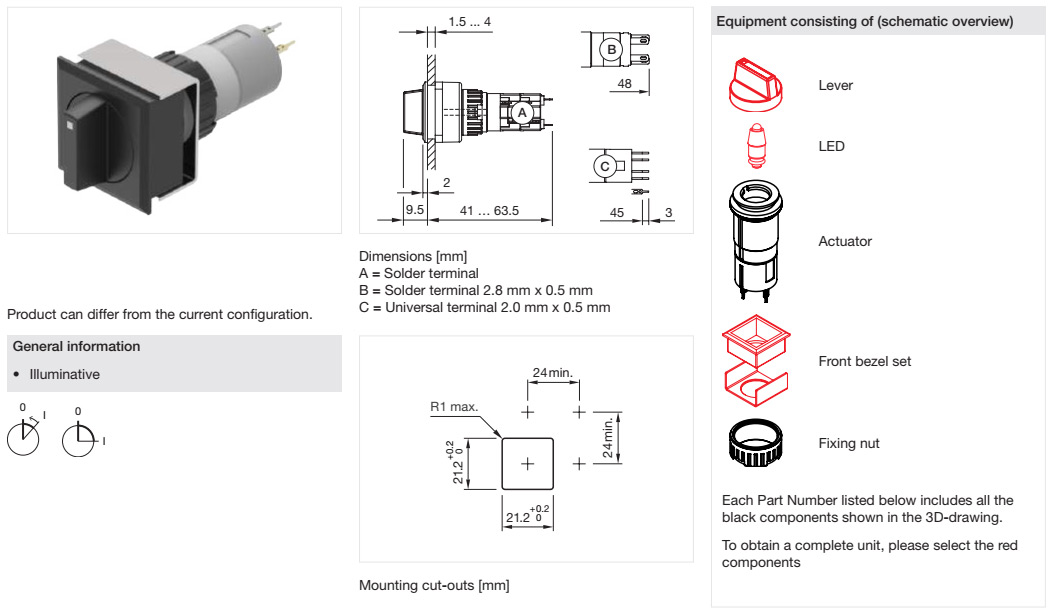

Перемикачі з короткою ручкою і вбудованим блоком контактів у плоскому дизайні

Ці перемикачі пропонуються лише у 2-позиційному виконанні. Якщо потрібно 3 позиції, зверніть увагу на перемикачі з ключем або з перемикачі з ручкою у виступному дизайні (нижче)

Вигляд комплектного перемикача Фіксація Кути повороту Система перемикання Контакти Клеми* Артикул

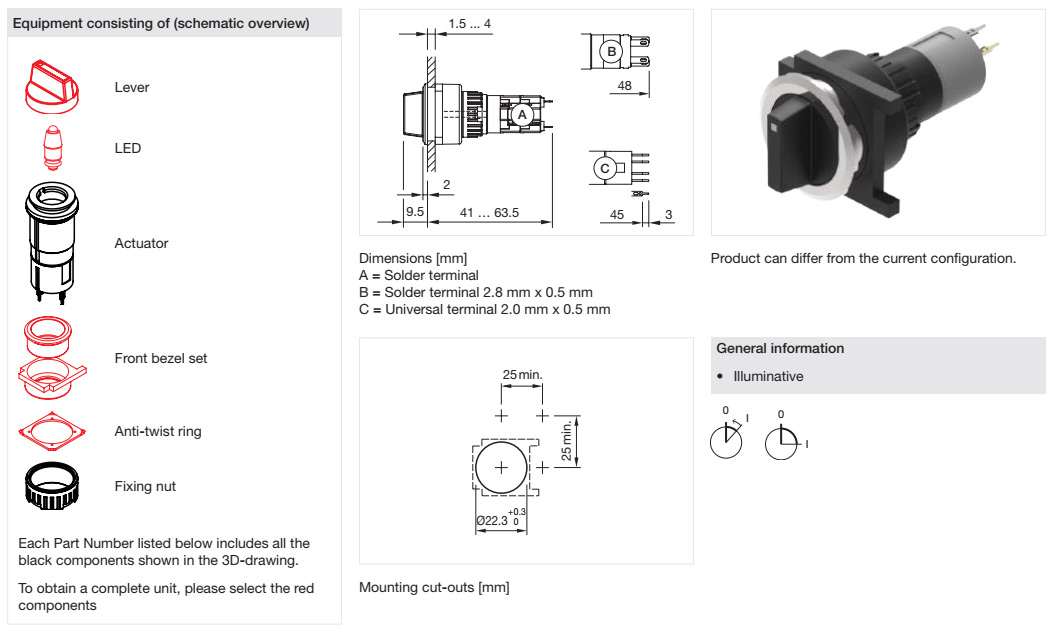

2 положення, рамка 24 х 24 мм або Ø 29 мм, ручка з підсвічуванням, IP 65
немає 0…+42° швидка (snap-action) 1 NC / 1 NO 1 52-131.022
1 NC / 1 NO 2 52-131.0252
2 NC / 2 NO 52-132.0252
3 NC / 3 NO 52-133.0252
4 NC / 4 NO 52-134.0252
є 0…+90° 1 NC / 1 NO 1 52-271.022
1 NC / 1 NO 2 52-271.0252
2 NC / 2 NO 52-272.0252
3 NC / 3 NO 52-273.0252
4 NC / 4 NO 52-274.0252
немає 0…+42° повільна (low-level) 1 NC / 1 NO 3 52-433.036
1 NO 52-435.036
1 NC 52-436.036
є 0…+90° 2 NO 52-471.036
2 NC 52-472.036
1 NC / 1 NO 52-473.036
1 NO 52-475.036
1 NC 52-476.036

* 1 – штирьові (ножові) клеми; 2 – клеми під паяння; 3 – універсальні клеми

pdfКаталог (с. 639–644)

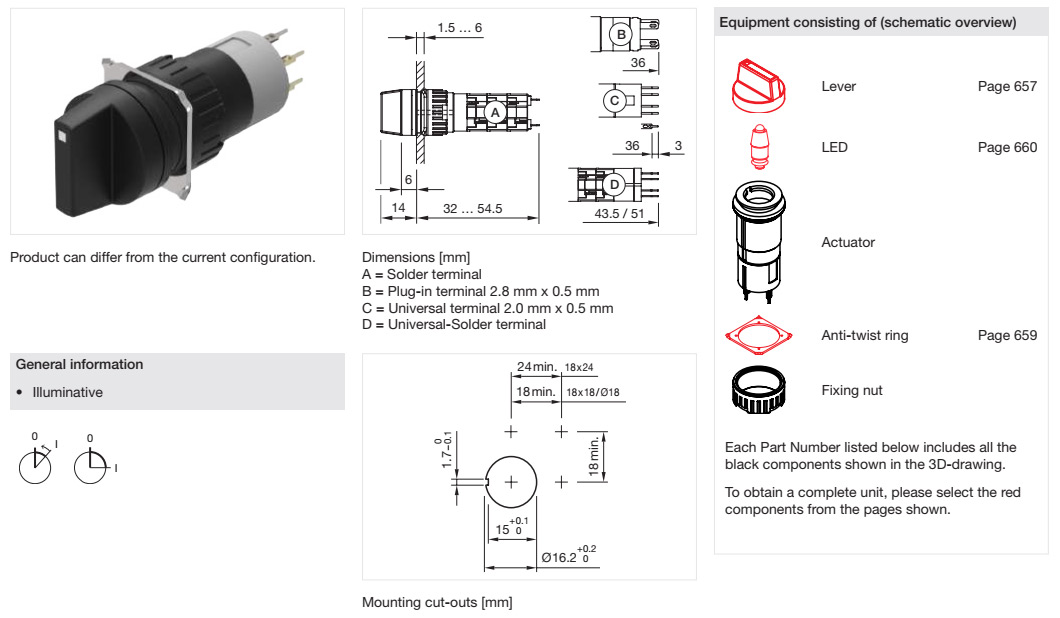

2-позиційний перемикач із короткою ручкою і вбудованим блоком контактів у виступному дизайні

Вигляд комплектного перемикача Фіксація Кути повороту Система перемикання Контакти Клеми* Діод 1N4007 Артикул
Рамка Ø 18 мм, ручка з можливістю підсвічування, IP65
немає 0…+42° швидка (snap-action) 1 NC / 1NO 1 - 52-131.022
1 NC / 1NO 2 52-131.0252
2 NC / 2NO 52-132.0252
3 NC / 3NO 52-133.0252
4 NC / 4NO 52-134.0252
є 0…+90° 1 NC / 1NO 1 52-271.022
1 NC / 1NO 2 52-271.0252
2 NC / 2NO 52-272.0252
3 NC / 3NO 52-273.0252
4 NC / 4NO 52-274.0252
немає 0…+42° повільна (low-level) 1 NC / 1NO 3 52-433.036
1 NO 52-435.036
1 NC 52-436.036
є 0…+90° 2 NO 52-471.036
2 NC 52-472.036
1 NC / 1NO 52-473.036
1 NO 52-475.036
1 NC 52-476.036
немає 0…+42° швидка (snap-action) 2 NC / 2NO 4 1 52-745.0292
є 0…+90° 1 NC / 1NO 1 52-747.0292
2 NC / 2NO 1 52-749.0292
2 NC / 2NO 2 52-750.0292

* 1 – штирьові (ножові) клеми; 2 – клеми під паяння; 3 – універсальні клеми, 4 – універсально-паяльні клеми

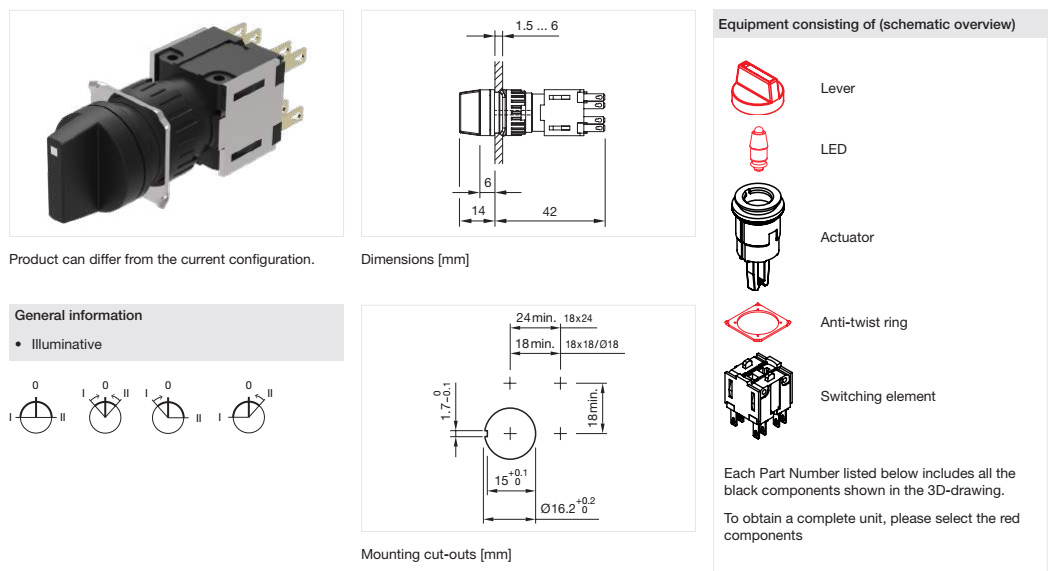

3-позиційний перемикач із короткою ручкою і знімним блоком контактів у виступному дизайні

У 3-позиційних перемикачів цієї серії блок контактів є окремим модулем, але входить у комплект з актуатором. Додатково замовляються ручка, світлодіод і антиповоротне кільце (див. зображення, що відкривається по кліку на фото перемикача).

Вигляд комплектного перемикача Фіксація Кути повороту Система перемикання Контакти Клеми* Артикул
є 0/±90° швидка (snap-action) 2 NC / 2 NO 1 52-571.F22A
немає 0/±42° 52-572.F22A
є зліва -42°/0/+90° 52-573.F22A
є справа -90°/0/+42° 52-574.F22A

* 1 – штирьові (ножові) клеми

pdfКаталог (с. 624–629)
