Ультразвукові датчики застосовуються для виявлення об’єктів (а при наявності аналогового виходу - -для вимірювання відстані до них) в тих умовах, де фотоелектричні датчики не можуть надійно працювати. Ультразвукові датчики довели свою ефективність навіть у разі глянцевих, відбивних, надзвичайно темних або прозорих поверхонь, рідин, а також у середовищах, де присутні дим, пил, пара або інші чинники, що перешкоджають проходженню світлового променя. Leuze виробляє ультразвукові датчики з дискретним виходом у двох конструктивних виконаннях – кубічному та циліндричному, пропонуючи моделі як с одним або двома дискретними виходами, так і комбіновані – з дискретним та аналоговим виходами, які можуть і виявляти об’єкт, і вимірювати відстань до нього.
Виявлення, практично незалежне від об’єкта та поверхні
Компактні дискретні датчики та датчики відстані в одній серії
Максимальна гнучкість у використанні (регульований звуковий конус)
Нова серія HTU 420B включає ультразвукові датчики для комутації та вимірювання в компактних пластикових корпусах прямокутної форми.

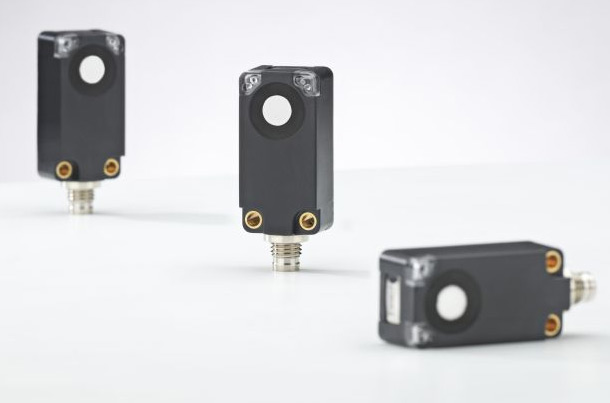

Моделі в чорному корпусі — економічне рішення з одним комутаційним виходом (push-pull).

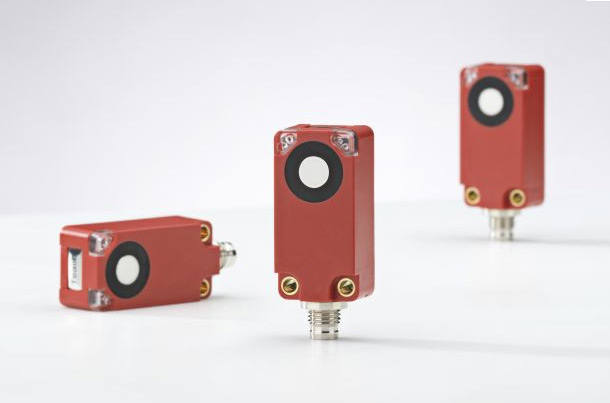

Ультразвукові датчики HTU 420B у червоних корпусах з інтерфейсом IO-Link та двома комутаційними виходами підходять для складних завдань виявлення. Регульований звуковий конус дозволяє використовувати одну модель датчика для різних застосувань. Наприклад, завдяки вузькому звуковому конусу можна визначати рівень наповнення через невеликі отвори. Широкий звуковий конус підходить, зокрема, для надійного виявлення об’єктів із дифузійним відбиттям, таких як продукти з нерівною або складною поверхнею чи структурою. Фільтр переривань виявляє короткочасні зміни вимірювальних даних у межах певного інтервалу, спричинені об’єктами, що створюють перешкоди (наприклад, мішалками), і може придушувати сигнали від таких об’єктів.
Ультразвукові датчики відстані DMU 420B мають один дискретний вихід і один аналоговий (струм або напруга), інтерфейс IO-Link і регульований звуковий конус. Можуть використовуватися як для виявлення об’єкта, так і для вимірювання відстані до нього.
Нові датчики серії 420B замінюють моделі серії 420. Вони мають такий самий або більший робочий діапазон і менші мертві зони, ніж попередня серія.
|
|
HTU420B | DMU420B |
|---|---|---|
| Робоча дистанція |
0–250 мм 15–500 мм 20–1000 мм |
10–250 мм 15–500 мм 20–1000 мм |
| Час відгуку |
< 25 мс < 40 мс < 60 мс |
< 25 мс < 40 мс < 60 мс |
| Повторюваність | 0,5 мм | |
| Точність вимірювання | - | 2% |
| Керування | Teach-Button, Teach-In, IO-Link* | Teach-Button, IO-Link |
| Дискретні виходи | 1/2** | 1 |
| Аналоговий вихід | - | струм/напруга |
| Версія IO-Link | 1.1 | |
| Підключення (роз'єм) | M8 (метал) | |
| Розміри корпусу, мм | 20,5 х 41 х 15 | |
| Робоча температура, °C | -25…+65 | |
| Ступінь захисту | IP67 | |
| Регульований звуковий конус | + (моделі з IO-Link) | + |
* Teach-Button — кнопка навчання. Використовується для налаштування датчика під конкретне завдання.
Teach-Іn — вхід навчання, один з провідників у кабелі або роз’ємі, який використовується для налаштування датчика.
IO-Link — інтерфейс передачі даних і керування
** залежно від моделі

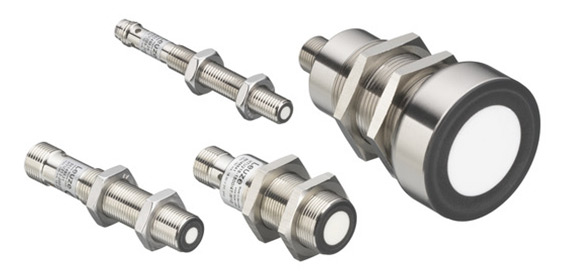

Циліндричні ультразвукові датчики серії 412B також є новинкою. Вони також мають регульований звуковий конус та інтерфейс IO-Link і розширюють наявний асортимент датчиків у корпусі M12. Матеріал корпусу – нікельована латунь.
|
|
HTU208 | HTU412B | DMU412B | HTU 212 | HTU 218 / DMU 218 | HTU 230 / DMU 230 |
|---|---|---|---|---|---|---|
| Діаметр корпусу, мм | 8 | 12 | 12 | 12 | 18 | 30 |
| Робоча дистанція, мм | 20–100 | 15–500 | 15–500 |
20–200 40–400 |
80–800 150–1500 |
300–3000 600–6000 |
| Час відгуку, мс | 25 | 25 | 25 |
25 50 |
|
|
| Частота перемикання | 20 Гц | 12 Гц |
20 Гц 10 Гц |
5 Гц |
3 Гц 2 Гц |
|
| Керування | Teach-In | Teach-Button, Teach-In, IO-Link* | Teach-Button, IO-Link | Teach-In | Teach-In, IO-Link | IO-Link |
| Дискретні виходи | PNP, NPN | 1/2** | 1 | PNP, NPN |
PNP Push-pull (IO-Link) |
Push-pull (IO-Link) |
| Аналоговий вихід | - | - | струм/напруга | - |
струм (4–20 мА) напруга (0–10 В) |
струм (4–20 мА) напруга (0–10 В) |
| Версія IO-Link | - | 1.1 | 1.1 | - | 1.1 (COM2) | 1.1 (COM2) |
| Підключення (роз'єм) | M8 | M12 |
|
M12 | ||
| Робоча температура, °C | 0…+50 | -25…+65 |
|
-25…+70 | ||
| Ступінь захисту | IP67 | |||||
* Teach-Button — кнопка навчання. Використовується для налаштування датчика під конкретне завдання.
Teach-Іn — вхід навчання, один з провідників у кабелі або роз’ємі, який використовується для налаштування датчика.
IO-Link — інтерфейс для передачі даних і керування
** залежно від моделі
Вибір моделі ультразвукового датчика Leuze за характеристиками
