Гарантована якість сортування з промисловим комп’ютером ASEM HT5600

КОНКУРЕНТНІ ВИКЛИКИ

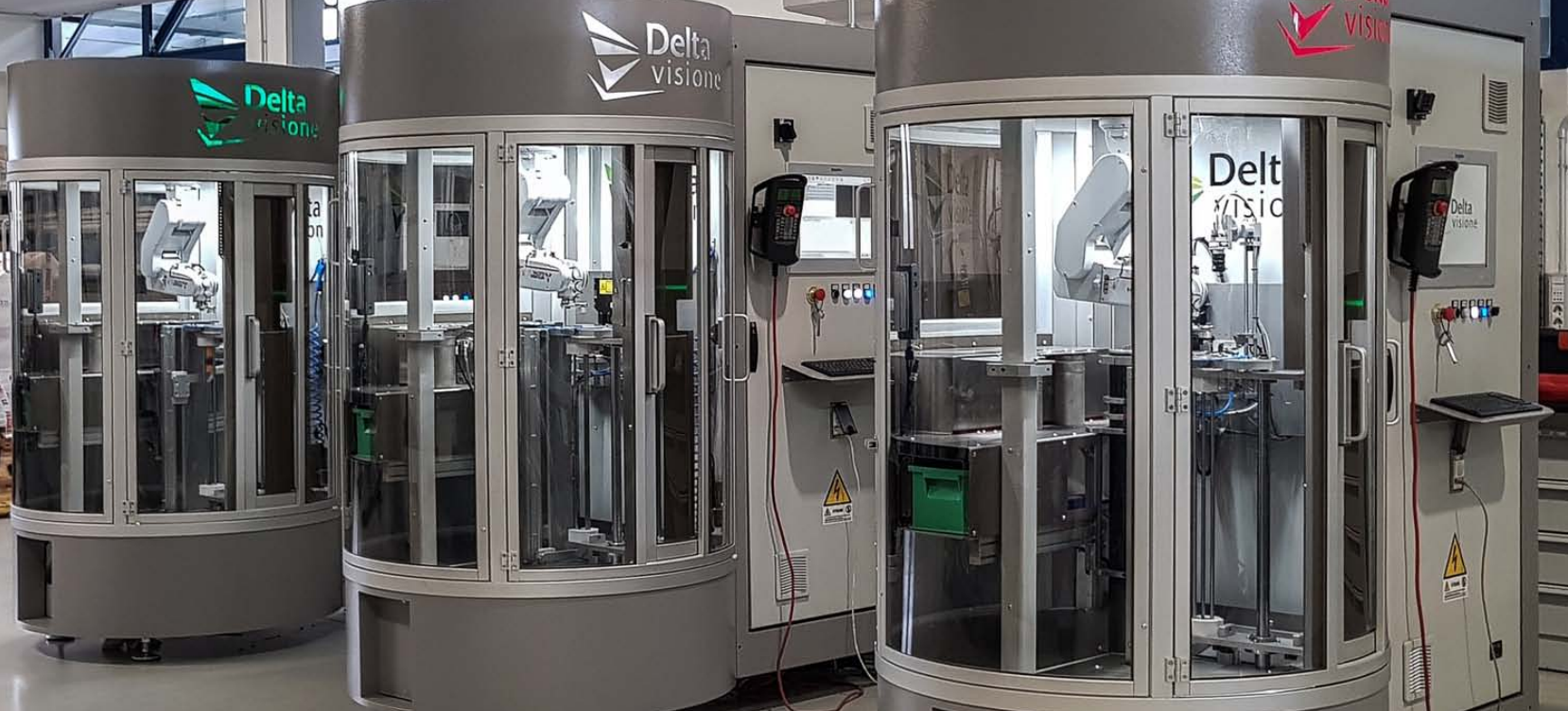

Компанія Delta Visione, всесвітньо відомий італійський виробник обладнання для харчової та фармацевтичної галузі, для своїх автоматизованих сортувальних машин в якості комплексної системи керування обрала панельні промислові комп’ютери ASEM HT5600.

Для компанії Delta Visione було важливо виділити себе серед конкурентів шляхом створення машин, які характеризуються надзвичайною універсальністю, які можуть контролювати широкий спектр параметрів деталей, при цьому не вдаючись до трудомісткого переоснащення установки.

Ключем до досягнення цієї мети є використання високопродуктивних апаратних засобів, які одночасно можуть забезпечити високу обчислювальну здатність при обробці спеціальними програмами візуальних зображень, отриманих від камер машинного зору, та керування автоматизованими системами сортувальної машини, відповідно до закладеного алгоритму роботи. При цьому потрібно надати можливість інтерактивної взаємодії оператора з процесом.

Зазвичай для цього застосовують окремо комп’ютер, як людино-машинний інтерфейс, та контролер по типу ПЛК. Але таке поєднання накладає певні обмеження з точки зору габаритних розмірів, які для сортувальних машин є досить критичними, швидкодії апаратних засобів і вартості кінцевої установки.

РІШЕННЯ НА БАЗІ HT5600 з CODESYS

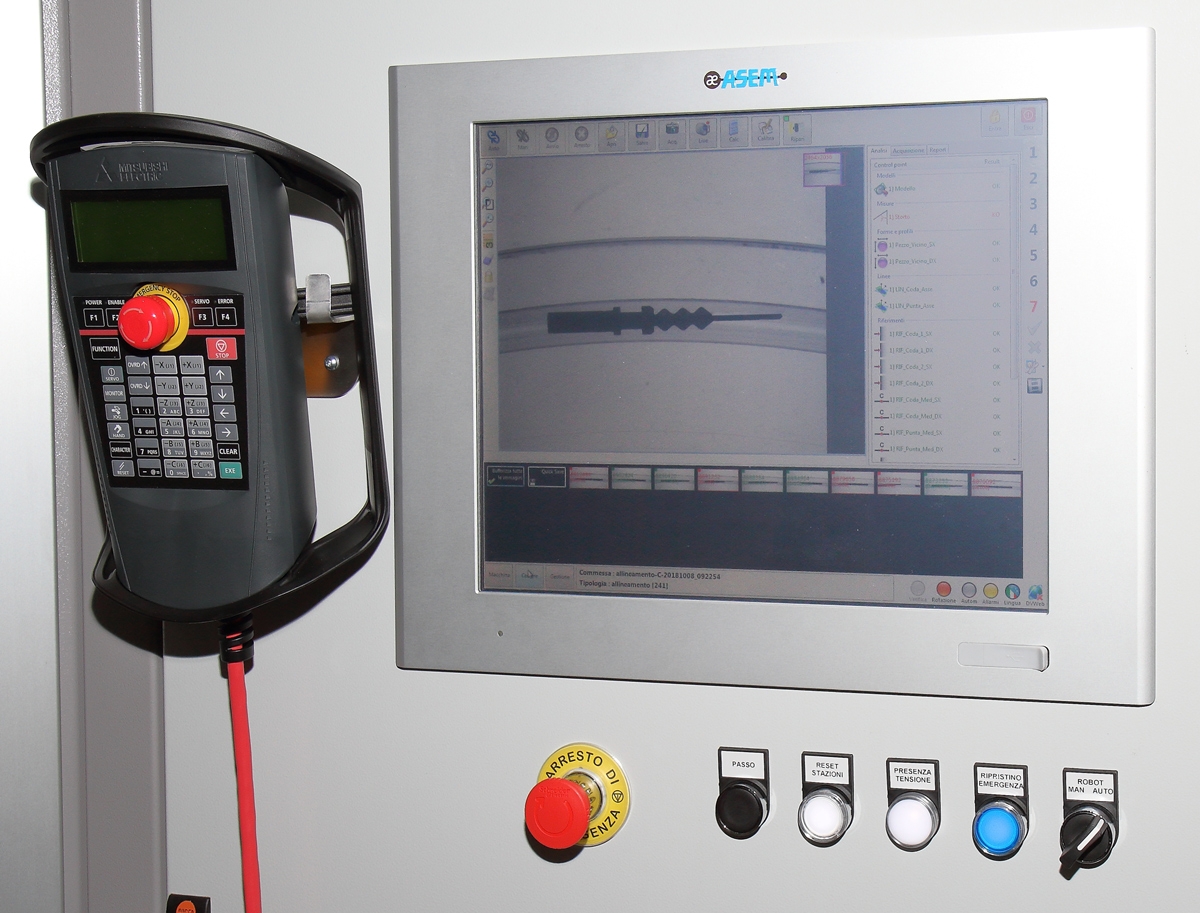

Спеціалісти Delta Visione знайшли рішення у використанні найсучаснішої моделі панельного промислового комп’ютера (IPC) в лінійці ASEM – HT5600 з програмною оболонкою CODESYS, яка слугує для реалізації вбудованого SoftPLC.

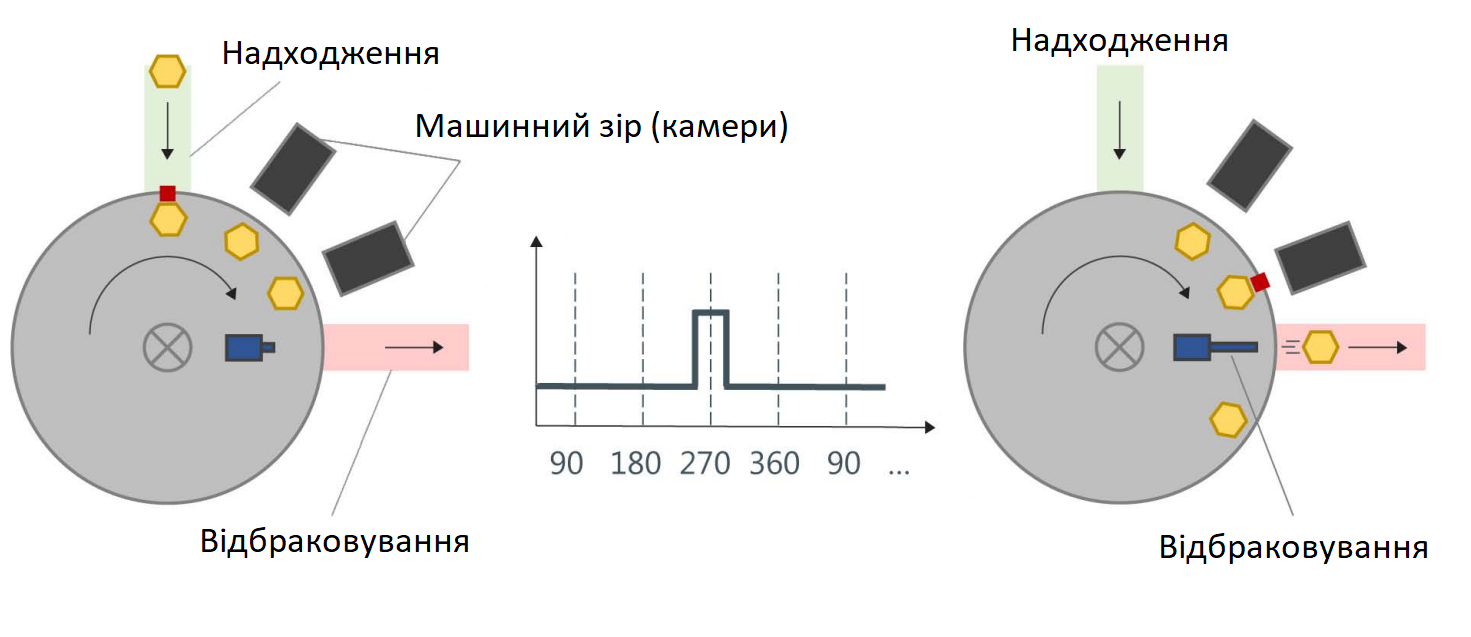

Завдяки чотириядерному процесору Intel Core i5 сьомого покоління на 3,4 ГГц, HT5600 забезпечує максимальну продуктивність роботи програм машинного зору, а завдяки інтеграції CODESYS, цей комп’ютер стає потужним панельним програмованим контролером (PAC). Одне ядро ЦП виділене виключно для роботи з додатком CODESYS, а інші – для обробки відео та фото матеріалів. Це дозволяє обмінюватися інформацією через спільну пам’ять та забезпечувати бездоганну синхронізацію. Таким чином, машини від Delta Visione дозволяють виконувати відбраковування деталей на швидкості 10 штук в секунду без необхідності зупинки конвеєра.

Архітектура контролерної частини на базі CODESYS реалізована згідно з принципами сучасного програмування ПЛК, в якому програма повністю написана на мові ST з використанням спеціально написаних функціональних блоків. Що дає можливість легкого повторного використання цієї програми для керування іншими типами машин або переналаштування на інші вимірювальні датчики.

Комунікація між частинами машини здійснюється по протоколу EtherCAT, що гарантує швидкий час відгуку і, відповідно, забезпечує високу швидкодію. А для обробки і передачі файлів на верхній рівень та архівування статистичних даних використовується інтерфейс TCP/IP або RS232.

ВІДДАЛЕНЕ ОБСЛУГОВУВАННЯ

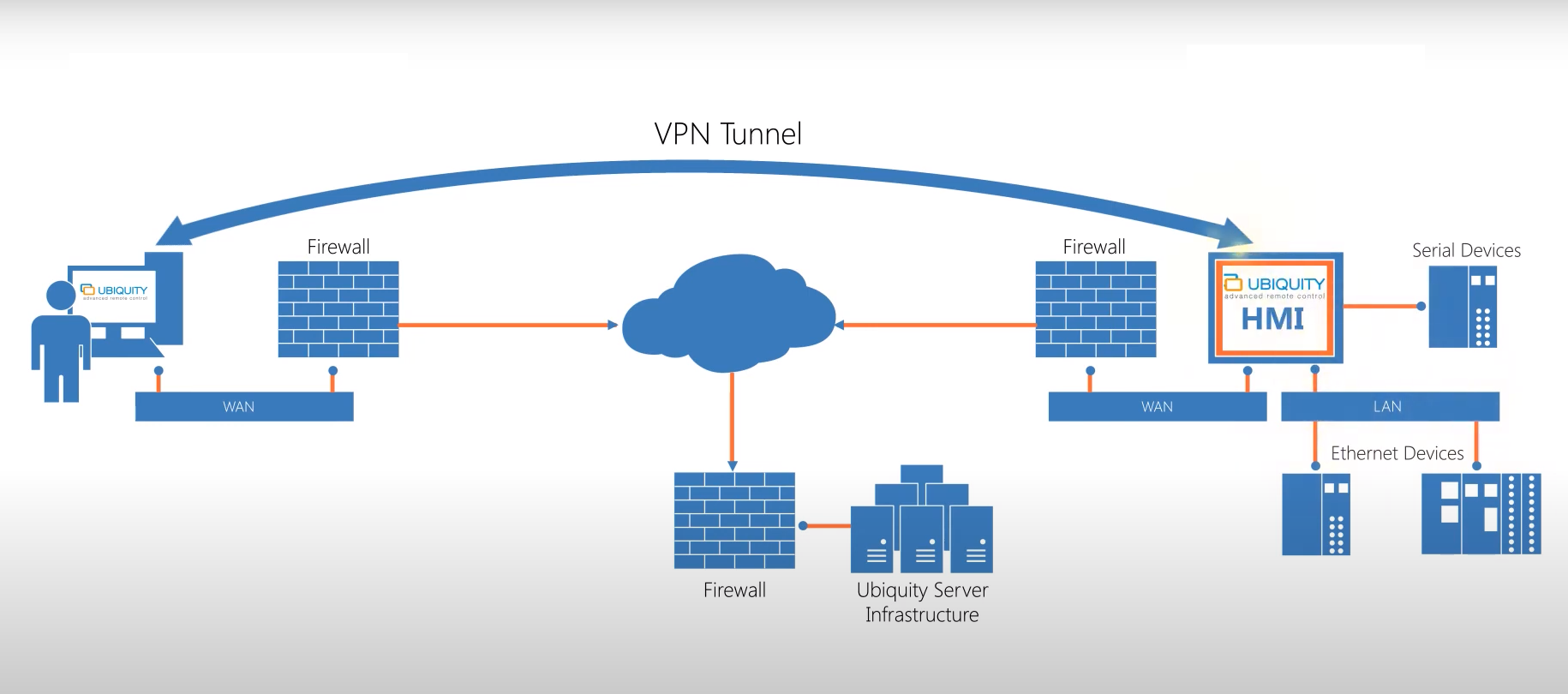

Для забезпечення ефективної технічної підтримки в режимі реального часу Delta Visione використала вбудований сервіс ASEM UBIQUITY, який дозволяє отримати віддалений доступ до всіх машин, встановлених по усьому світу з підключенням до Інтернету. Завдяки цьому програмісти можуть віддалено надсилати оновлення програмного забезпечення на робочі машини, вносити зміни до користувацького інтерфейсу оператора HMI та в програми керування CODESYS.

Сервіс дистанційного доступу UBIQUITY забезпечує швидку та своєчасну підтримку як на етапі введення машини в експлуатацію, так і при поточному обслуговуванні машини. Цей функціонал надає суттєву додану вартість для обладнання Delta Visione.

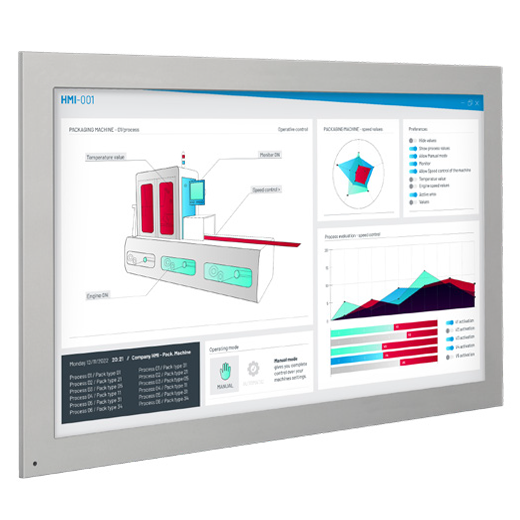

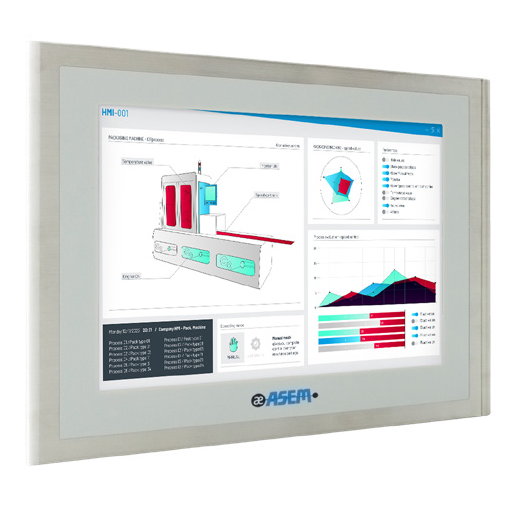

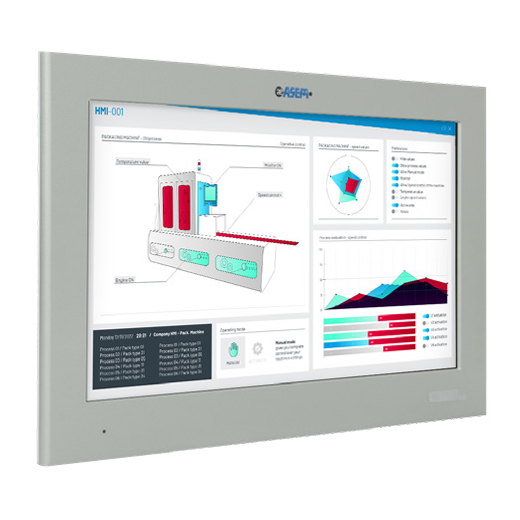

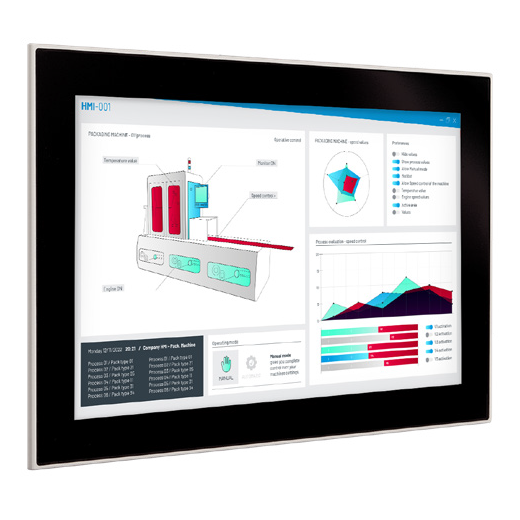

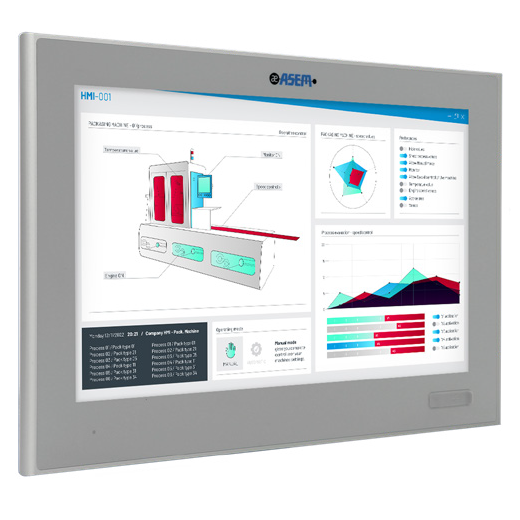

		QT5400/5600-ALU	QT5400/5600-TFM	HT5400/5600-ALU	HT5400/5600- TF	HT5400/5600-TFX
LED TFT LCD		15.6" W — 1366x768 15.6" W — 1920x1080 18.5" W — 1366x768 18.5" W — 1920x1080 21.5" W — 1920x1080 24"W — 1920x1080		15" — 1024x768 15.6" W — 1366x768 15.6" W — 1920x1080 17" — 1280x1024 18.5" W — 1366x768 18.5" W — 1920x1080 19" — 1280x1024 21.5" W — 1920x1080 (only ALU version) 24"W — 1920x1080		15" — 1024x768 17" — 1280x1024 19" — 1280x1024
Тип панелі		QT		HT
Передній USB		-		1x USB 2.0 (Type-A), protected		-
Сенсорний екран		Resistive 5 wires	P-CAP Multitouch	Resistive 5 wires
Панель	Матеріал	Aluminum	True Flat Aluminum	Aluminum	True Flat Aluminum	True Flat Stainless Steel
	Логотип ASEM	-		Adhesive label	Silk screen printed
Захист	Рівень IP	IP65 — frontal				IP66K — frontal
	NEMA	UL Type 1, 4x (indoor only)		UL Type 1, 4x (indoor only) and 12
Корпус	Монтаж	Panel mounting
	Матеріал	Zinc-coated skin pass steel
Процесор	xx5400	Intel® Core™ i3-6100 3.70GHz 64bit ▪ 2 cores / 4 threads ▪ 3MB Smart cache ▪ 14nm Intel® Core™ i5-6500 3.20GHz (3.60GHz Turbo) 64bit ▪ 4 cores / 4 threads ▪ 6MB Smart cache ▪ 14nm Intel® Core™ i7-6700 3.40GHz (4.00GHz Turbo) 64bit ▪ 4 cores / 8 threads ▪ 8MB Smart cache ▪ 14nm
	xx5600	Intel® Celeron® G3930E 2.90Ghz 64bit ▪ 2 cores / 2 threads ▪ 2MB Smart cache ▪ 14nm Intel® Core™ i3-7101E 3.90Ghz 64bit ▪ 2 cores / 4 threads ▪ 3MB Smart cache ▪ 14nm Intel® Core™ i5-7500 3.40Ghz (3.80GHz Turbo) 64bit ▪ 4 cores / 4 threads ▪ 6MB Smart cache ▪ 14nm Intel® Core™ i7-7700 3.60Ghz (4.20GHz Turbo) 64bit ▪ 4 cores / 8 threads ▪ 8MB Smart cache ▪ 14nm
Чіпсет		Intel® C236 PCH (Platform Controller Hub) with integrated RAID controller
Відеокарта	xx5400	Intel® HD Graphics 530 integrated in Intel® Core® i3 and i5 processors ▪ 350MHz/1.05GHz Intel® HD Graphics 530 integrated in Intel® Core® i7 processor ▪ 350MHz/1.15GHz
	xx5600	Intel® HD Graphics 610 integrated in Intel® Celeron® processor ▪ 350MHz/1GHz Intel® HD Graphics 630 integrated in Intel® Core® i3 and i5 processors ▪ 350MHz/1.10GHz Intel® HD Graphics 630 integrated in Intel® Core® i7 processor ▪ 350MHz/1.15GHz
TPM		Intel® PTT (TPM integrated) ▪ Discrete TPM 2.0 module (optional)
Пам'ять RAM		4GB (1x 4GB SODIMM DDR4 module) 8GB (2x 4GB SODIMM DDR4 module) 16GB (2x 8GB SODIMM DDR4 module) 32GB (2x 16GB SODIMM DDR4 module)
Накопичувач	CFast	1x bootable CFast SATA III slot onboard with external access (up to 240GB)
	SSD M.2	1x onboard connector for direct insertion of M.2 2280 NVMe PCIe x4 SSD (up to 512GB) or M.2 2242 SATA III SSD (up to 480GB)
	SSD/HDD	2x onboard connectors for SSDs/HDDs 2.5" SATA III with internal installation kit

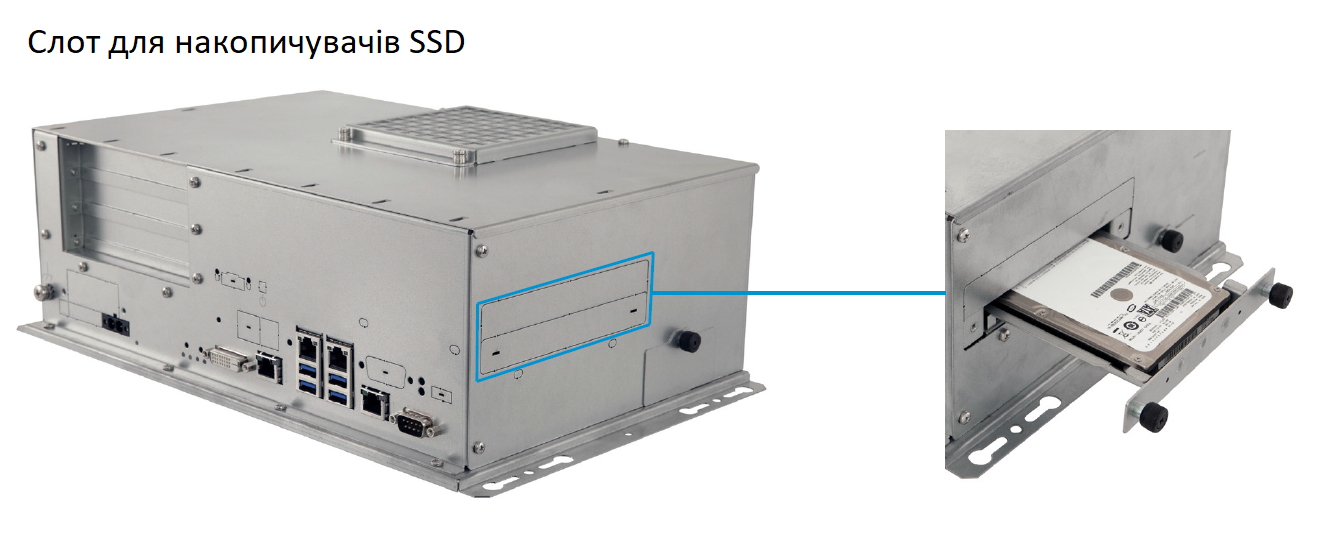

Швидка заміна	S0/S1/S3	1x extractable SSD/HDD 2.5" SATA III unit
	only S1/S3	2x extractable SSDs/HDDs 2.5" SATA III units
RAID		Raid 0, 1
Інтерфейси	LAN	4x Gigabit Ethernet (RJ45)
	USB	4x USB 3.0 (Type-A)
	SERIAL	1x RS232 (DB9M)
	VIDEO	1x DVI-D (Resolution up to 1920x1080)
Опціональні інтерфейси	Положення A (макс 1)	1x RS232/422/485 (DB15M) + 1x USB 2.0 (Type-A) 1x RS232/422/485 (DB15M) isolated + 1x USB 2.0 (Type-A) 2x RS232/422/485 (DB9M) 2x RS232/422/485 optoisolated (DB9M) 2x USB 2.0 (Type-A)
	Положення B (макс 1)	1x Gigabit Ethernet (RJ45) 1x or 2x RJ45 connectors for RVL 2x DisplayPort++ V1.2 1x Wi-Fi module (IEEE 802.11 a/b/g/n/ac, 2.4GHz/5GHz ▪ Bluetooth 4.2) and/or 1x Cellular module (worldwide LTE Cat 4, GSM/GPRS, UMTS/HSPA coverage)
Слоти розширення	S1	1x PCIe x16 half-length, on riser card, max 75W
	S3	1x PCIe x16 half-length + 1xPCIe x4 half-length, on riser card, max 75W 1x PCIe x16 half-length + 1xPCIe x4 half-length + 1xPCIe x1 half-length, on riser card, max 80W 2x PCIe x8 half-length + 1x PCIe x4 half-length, on riser card, max 85W 3x PCI half-lenght, on riser card, max 30W 2x PCI half-lenght + 1x PCIe x4 half-lenght, on riser card, max 35W
Живлення		24VDC (18÷32VDC) isolated
	опціонально	115V/230VAC (85÷264VAC) isolated, autoranging
Живлення (опціонально)	ATX	Kit for ATX mode power supply (push button, internal cable and connector for remote control)
Батарея		1x CR2032 Internal access
Сертифіковані ОС	xx5400	Microsoft Windows 10 IoT Enterprise 2019 64 bit Microsoft Windows 7 Pro/Ultimate 64 bit Microsoft Windows Embedded Standard 7E/7P 64 bit Microsoft Windows Server Embedded Standard 2019 R2 64 bit
	xx5600	Microsoft Windows 10 IoT Enterprise 2019/2021 64 bit Microsoft Windows Server Embedded Standard 2019 R2 64 bit
Робоча температура		0°C ÷ 50°C 0°C ÷ 45°C (24x7 HDD or Intel® Core™ i7 processor) 5°C ÷ 45°C (Standard HDD)
Температура зберігання		-10°C ÷ 60°C
Відносна вологість		20% ÷ 90% RH (non-condensing)
Сертифікати		CE RoHS UKCA cULus Listed
