Сучасні виробничі потужності залежать від прецизійного обладнання зі складним електронним керуванням. Ці виробничі лінії часто стикаються з непередбачуваними зупинками, дефектами якості та передчасними відмовами обладнання, які традиційні системи моніторингу не можуть діагностувати. Поєднання частотних перетворювачів, сервоприводів та роботизованих систем створює складні гармонійні взаємодії, які погіршують якість електроенергії та ставлять під загрозу надійність виробництва.

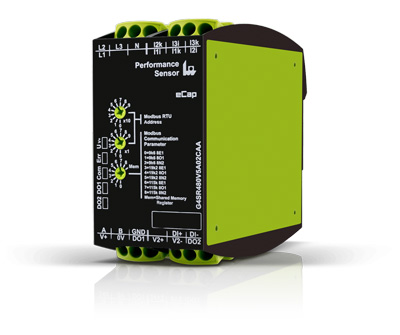

Австрійська компанія TELE пропонує eCap® G4SR480V05C02CAA, що забезпечує комплексний аналіз якості електроенергії для виробничого обладнання з високою точністю. Його розширені можливості аналізу гармонік та коефіцієнта гармонічних спотворень (THD) виявляють джерела спотворень, які впливають на чутливі системи керування. Моніторинг у режимі реального часу через Modbus RTU дозволяє здійснювати кореляцію між змінами у якості електроенергії та аномаліями виробництва, дозволяючи командам технічного обслуговування усувати першопричини, а не симптоми.
TELE eCap вимірює напругу, струм, потужність, коефіцієнт потужності, енергію, частоту, а також загальний коефіцієнт гармонійних спотворень (THD) з усіма гармоніками (до 20-ї) та забезпечує повністю гальванічно ізольовану передачу даних через інтегрований інтерфейс Modbus RTU / RS485. Необхідні адреси Modbus для вимірюваних значень вказані в окремому документі з адресами регістру Modbus, доступному на веб-сайті разом з продуктом eCap. Можна зчитувати один цифровий вхід та два цифрові виходи, а обидва виходи можна окремо записувати через інтерфейс Modbus RTU. Усі параметри зв'язку можна налаштувати на передній панелі пристрою без будь-якого додаткового програмного забезпечення. Світлодіодні індикатори стану на передній панелі eCap надають зручну індикацію про стан пристрою та зв'язку.
✔ Зменшення незапланованого часу простою завдяки превентивному втручанню
✔ Покращена якість продукції завдяки підтримці стабільних умов живлення
✔ Збільшення строку служби обладнання завдяки кращій якості електроенергії
✔ Ефективніше усунення несправностей завдяки детальним даним про гармоніки
✔ Покращене планування технічного обслуговування з індикаторами раннього попередження
Прогнозне обслуговування (Predictive Maintenance)
Безперервний моніторинг роботи обладнання дозволяє виявляти несправності та відхилення на ранніх етапах і запобігати серйозним поломкам. eCap надає точні цифрові дані, які дають змогу швидко реагувати та мінімізувати ризики.
Модернізація аналогових систем (Retrofitting)
Оновлення наявного аналогового обладнання — ефективна альтернатива дорогій заміні. Завдяки eCap ви отримуєте доступ до нових можливостей контролю, оптимізації та аналітики на основі електричних даних.
Підвищення енергоефективності
Раціональне використання енергії стає критично важливим, особливо в промисловості. Завдяки інтелектуальному керуванню на основі даних eCap ви можете зменшити енергоспоживання та адаптувати його до реального навантаження, підвищуючи загальну ефективність виробництва.
Контроль технологічних процесів (Process Monitoring)
Зростання рівня автоматизації вимагає більш точного контролю процесів. eCap забезпечує автоматичний моніторинг для гарантії якості та безпеки. Отримані електричні дані допомагають приймати обґрунтовані рішення щодо втручання, оптимізації навантажень і вдосконалення виробництва.
✔ Відмінна роздільна здатність вимірювання: 24 біти
✔ Надзвичайно висока чутливість: 1/100 000 від повного діапазону вимірювання
✔ Висока частота дискретизації: 9 800 вимірювань/с
✔ Дуже висока точність: до 0,15 %
Розширені можливості контролю
✔ Цифровий вхід для інтеграції додаткових елементів керування або інтерфейсів
✔ Два цифрові виходи для локального керування пристроями (наприклад, приводом або захисним реле)
Максимально просте налаштування
✔ Налаштування параметрів Modbus за допомогою регулювальних перемикачів і викрутки
✔ Додатково — через безкоштовне програмне забезпечення
✔ Параметри Modbus можна зчитувати з передньої панелі навіть без подачі живлення
✔ Програма eCap Configurator дозволяє переглядати поточні виміряні значення та налаштовувати коефіцієнти трансформаторів струму
✔ eCap бездоганно інтегрується в систему встановлення пристроїв серії TELE Gamma
Висока продуктивність
✔ Можливість реалізації налаштованих функцій
✔ Враховує цінності, тенденції та вимоги клієнтів для передачі точного цифрового відображення аналогового світу
✔ Оновлення прошивки через Modbus RTU
Компактний розмір та простота використання
✔ Монтажна ширина: 45 мм / 1,8 дюйма
✔ Усі клеми доступні навіть після встановлення пристрою
СВ АЛЬТЕРА є офіційним дистрибутором TELE Haase в Україні. Придбати прилад eCap та іншу продукцію TELE Haase (реле контролю напруги, струму, потужності, навантаження, температури, рівня, зсуву фаз та реле часу) ви можете в офісах СВ АЛЬТЕРА.
