Пристрої керування кроковими двигунами

Leadshine є найбільшим виробником крокових приводів у Китаї з більш ніж 10-річною історією розробки й виробництва крокових приводів. Крокові приводи використовуються у тисячах пристроїв: електронному обладнанні, лазерних різаках, пакувальних і гравіювальних машинах, текстильному обладнанні, принтерах і плотерах тощо.

Недорогі енергоефективні мікрокрокові приводи серії М призначені для роботи з 2- і 4-полюсними кроковими двигунами, мають високоточне аналогове струмове керування і характеризуються високим моментом на великих швидкостях, відносно низьким кроковим шумом і низькою температурою двигуна. З додаткових особливостей варто відзначити TTL-сумісні входи з оптичною розв’язкою та автоматичне зниження струму при простої.

Модель	M415B	M542	M880A

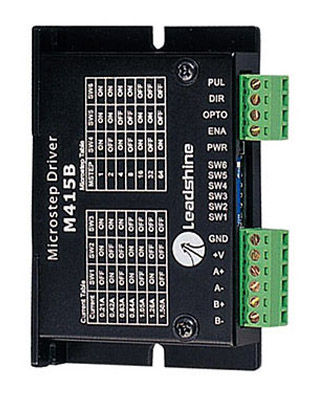

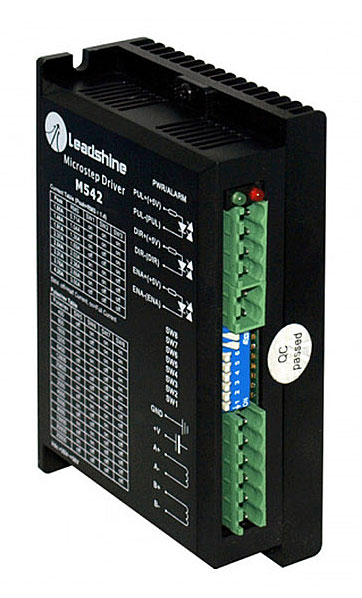

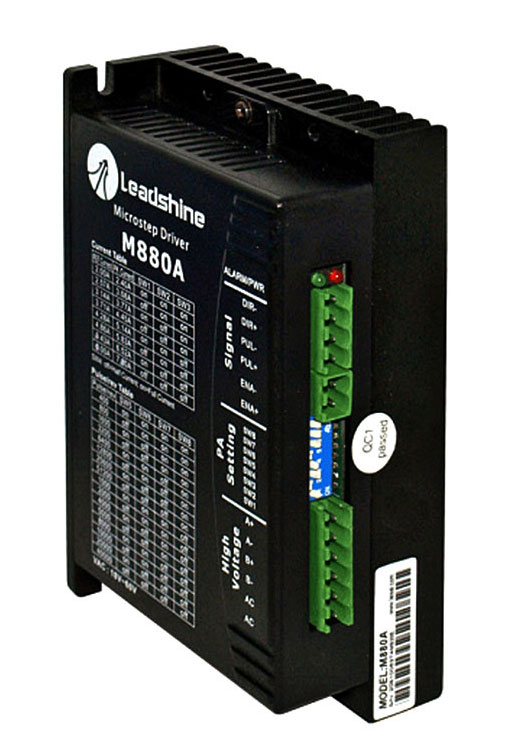

Вигляд
Напруга живлення, В DC	15–40	20–45	24–80
Режими керування	PUL/DIR; CW/CCW
Роздільність, кроків/об	1, 2, 4, 8, 16, 32, 64	до 25 600 (15 значень)	до 51 200 (16 значень)
Вихідний струм, А	0,21–1,5	1,0–4,2 А	2,5 - 7,8
Сумісність з двигунами, типорозмір NEMA	14–23	17–34	17–43
Захист від	переполюсування	к.з., перевищення напруги і струму
Особливості	малий розмір, керування постійним струмом з високою частотою перемикання (constant-current chopping), нечутний кроковий шум (20 кГц)	керування чистим синусоїдальним струмом, технологія самоналаштування, частота вхідних імпульсів до 300 кГц
Розміри, В х Ш х Г, мм	86 x 55 x 20	118 x 75,5 x 34	151 x 97 x 48
Маса, г	150	271	565
Температура навколишнього середовища	робоча: 0...+50 °C, зберігання: -20...+65 °C
Інструкція	m415b.pdf	m542v20.pdf	m880a.pdf
