Двигуни з постійними магнітами

Transtecno EC — двигуни постійного струму 20-600 Вт

Ці двигуни завдяки високому пусковому моменту витримують високі пускові навантаження. Співвідношення «момент/швидкість» дозволяє однаково надійно працювати як при постійних, так і при ударних змінних навантаженнях.

Двигуни Transtecno EС

Основні особливості:

  • магнітне поле створюється постійними магнітами;
  • циліндрична конструкція без вентилятора;
  • високий початковий момент обертання;
  • високий момент обертання і велика вихідна потужність;
  • компактна конструкція;
  • можливе встановлення датчика зворотного зв’язку;
  • можливе встановлення гальма;
  • доступні моделі з підвищеним ступенем захисту.
  • низьковольтне живлення 12 або 24 В DC;
  • номінальна потужність від 20 до 600 Вт в режимі S1;
  • 5 типорозмірів діаметром 42, 52, 65, 80 і 110 мм;
Тип Потужність (S1/S2), Вт Напруга живлення, В DC Швидкість обертання, об/хв D, мм Маса, кг
EC020.120 20/30 12 2850 42 0,4
EC020.24E 20/30 24 2850
EC035.120 35/55 12 3000 52 0,8
EC035.240 35/55 24 3000
EC050.12E 50/70 12 3000 65 1,2
EC050.24E 50/70 24 3000
EC070.12E 70/100 12 3000 1,7
EC070.24E 70/100 24 3000
EC100.120 100/140 12 3000 80 2,7
EC100.240 100 24 3000
EC100.24E 180 24 3000
EC180.120 180/250 12 3000 3,4
EC180.240 180/250 24 3000
EC180.24Е 180/250 24 3000
EC350.120 350/500 12 3000 110 5,1
EC350.240 350/500 24 3000 5,3
EC600.120 600/800 12 3000 6,6
EC600.240 600/800 24 3000 7,1

pdfКаталог

Детальна інформація

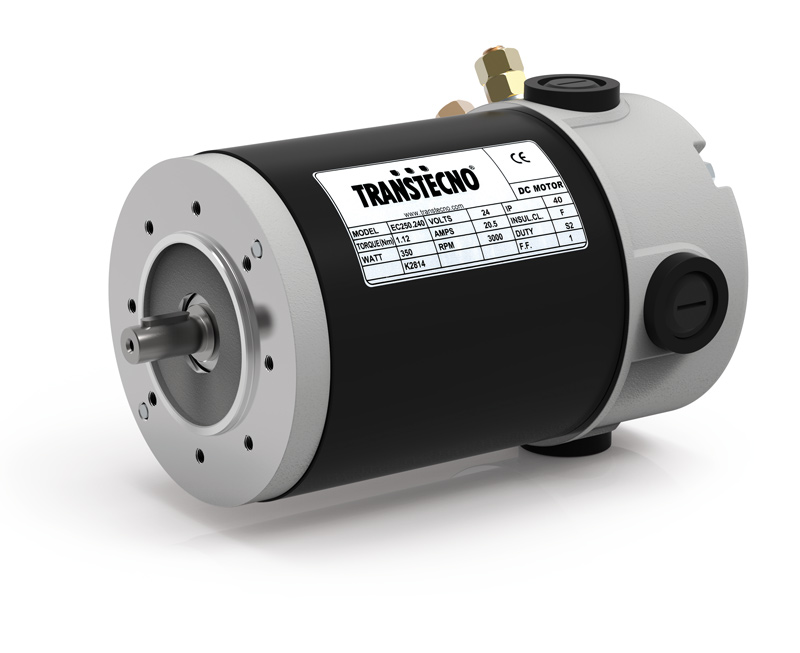

Електродвигуни постійного струму з підвищеним ступенем захисту EC IP66

Серія двигунів постійного струму EC має клас захисту IP66 відповідно до Міжнародних правил захисту IEC / EN 60529. Ці двигуни постійного струму оснащені переднім щитком для надійного внутрішнього захисту завдяки сальникам, ущільнювальним кільцям і закритим кріпильним отворам.

Transtecno EC IP66

Основні характеристики

  • Магнітне поле, створюване постійними феритовими магнітами
  • Трубчата конструкція, без вентилятора
  • Доступні 6 розмірів: діаметр 42, 52, 65, 80, 104, 110 мм
  • Низьковольтне джерело живлення, 12 або 24 В постійного струму
  • Номінальна потужність від 100 до 800 Вт S2
  • Високий пусковий момент
  • Високий крутний момент і вихідна потужність у компактному корпусі

Тип S Pn (Вт) U (В) I (A) Mn (Н·м) D, мм Маса, Кг
EC070.120.66 S1 70 12 8,4 0,22 65 1,7
S2 30’ 100 11,8 0,31
EC070.240.66 S1 70 24 4,2 0,22
S2 30’ 100 5,9 0,31
EC100.120.66 S1 100 12 12 0,31 80 2,7
S2 25’ 140 16,8 0,43
EC100.240.66 S1 100 24 6 0,31
S2 25’ 140 8,4 0,43
EC180.120.66 S1 180 12 21,5 0,57 80 3,4
S2 25’ 250 30 0,8
EC180.240.66 S1 180 24 10,8 0,57
S2 25’ 250 15 0,8
EC250.120.66 S1 250 12 30 0,8 104 4,15
S2 25’ 350 38,5 1,12
EC250.240.66 S1 250 24 15 0,8
S2 25’ 350 20,5 1,12
EC350.120.66 S1 350 12 42 1,12 110 5,1
S2 30’ 500 58,8 1,57
EC350.240.66 S1 350 24 21 1,12 5,3
S2 30’ 500 29,4 1,57
EC600.120.66 S1 600 12 71 1,91 110 6,6
S2 30’ 800 94,4 2,54
EC600.240.66 S1 600 24 35,5 1,94 7,1
S2 30’ 800 47,2 2,54

pdfКаталог
pdfІнструкція

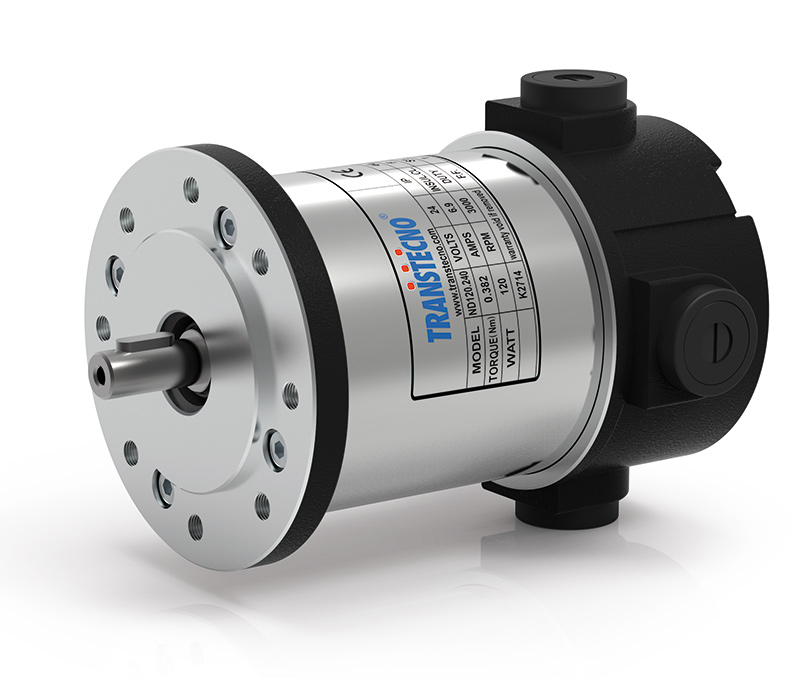

Transtecno ND — двигуни постійного струму з неодимовими магнітами

Двигуни Transtecno ND

Неодимові магніти на даний час — найпотужніші з постійних магнітів. Через високий коерцитивний опір розмагнічування і завдяки високому магнітному насиченню вони здатні зберігати великі обсяги магнітної енергії. Через високу густину магнітного поля компактні електромотори серії ND мають високий момент обертання. Доступні в одному розмірі діаметром 65 мм.

Тип Потужність, Вт Напруга живлення, В DC Швидкість обертання, об/хв Маса, кг
ND120.120 120 12 3000 1,6
ND120.240 120 24 3000
ND180.120 180 12 3000 1,95
ND180.240 180 24 3000

pdfКаталог

Детальна інформація

Двигуни постійного струму Lenze серії 13.12х.хх. з постійними магнітами

Двигуни Lenze 13.12x.xx

Основна перевага двигунів з постійними магнітами – це компактність. Вони приблизно на один типорозмір менше, ніж двигуни аналогічної потужності з обмоткою збудження.

Тип Pn, Вт nn, об/хв Mn, Н·м UA, В In, A Маса, кг
13.120.35 55 3000 0,17 24
180 		3,7
0,46 		1,4
13.120.45 110 0,35 24
180 		6,7
0,86 		2,4
13.120.55 200 0,64 24
180 		11,8
1,4 		3,7
13.120.65 370 1,18 24
180 		18,6
2,5 		8,0
13.120.75 540
600 		1,72
1,91 		24
160 		27
4,5 		10,2

pdfКаталог (Small_drives_Catalog_Lenze_en.pdf)
pdfІнструкція (Operating_instructions_13.12x_DC_motors__EN.pdf)
