СВ АЛЬТЕРА Черкаси виконали проект та реалізували автоматизовану систему керування насосною станцією з функціями діагностики, архівації та інтелектуального чергування насосів.
Призначення системи
Система розроблена для повністю автоматизованого та безпечного керування насосною станцією з двома насосами, частотним перетворювачем та аварійною діагностикою. Автоматизована система керування дозволила забезпечити:
- Безперервну роботу одного або двох насосів
- Захист від аварійних ситуацій
- Оптимізацію навантаження між насосами
- Ведення обліку мотогодин для кожного насоса
- Візуальну та логічну індикацію поточних станів
Основні функції:
- Автоматичний вибір насоса
- Вибір насоса з меншими мотогодинами
- Уникнення простою другого насоса
- Урахування аварійних станів при виборі
- Ручний режим
- Можливість для оператора вручну вибирати насос
- При ручному виборі — перевірка відсутності аварій
- Аварійний захист
- Захист від сухого ходу з затримкою 10 секунд
- Виявлення відсутності сигналу від перетворювача частоти
- Аварійна зупинка обох насосів при виникненні критичних станів
- Облік мотогодин
- Щосекундна фіксація роботи кожного насоса
- Дані зберігаються в енергонезалежному архіві

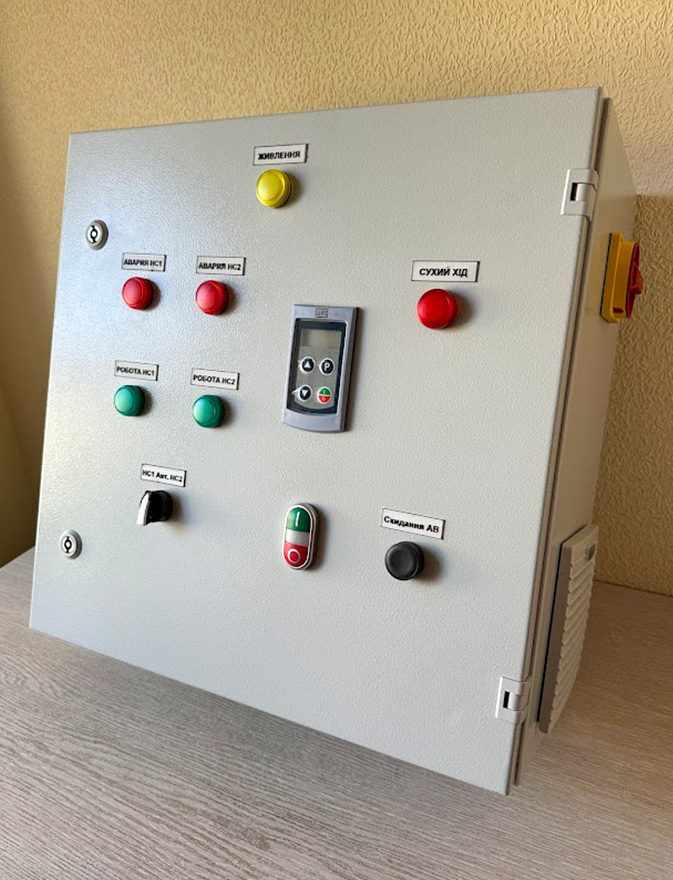

- Індикація аварій
- Виведення стану аварій перетворювача частоти (ПЧ) окремо для кожного насоса
- Сигналізація аварії по сухому ходу
- Виходи для підключення світлової або звукової індикації
- Частотне керування
- Перетворювач частоти вмикається автоматично, коли активний хоча б один насос
- Ручне скидання аварій
- Кнопкою «Стоп» або окремою кнопкою скиду
- Безпечне відновлення після усунення несправностей
Архітектура та стабільність:
- Вся логіка реалізована з використанням структурованої мови програмування та енергонезалежного архіву, що забезпечує збереження історичних даних навіть при знеструмленні.
- Таймерна логіка побудована на централізованому таймерному модулі, який гарантує точність усіх часових затримок та регулярних подій.
- Інтелектуальна ротація насосів (вже реалізовано у тестових об'єктах). Якщо один насос довго не вмикається — система форсовано активує його при наступному запуску, щоб уникнути закоксування або заклинювання обладнання.
- SMS-повідомлення при аваріях
- Резервування та робота за заданим графіком
- Графіки мотогодин та аварій у SCADA-системах (WinCC, InTouch)
- Моніторинг та керування через SCADA або вебінтерфейс.
Система вже підготовлена до підключення до вищого рівня диспетчеризації. Успішно протестована інтеграція з GSM-модулями

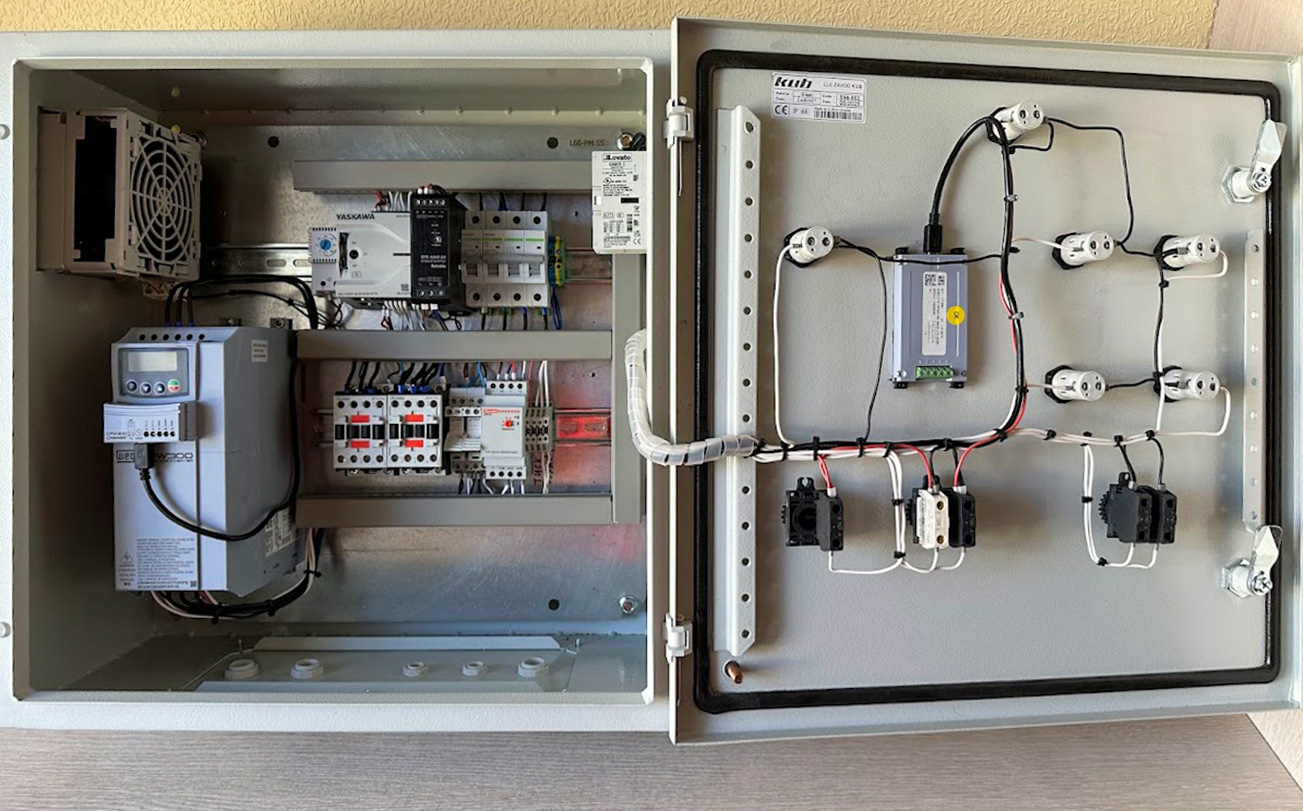

В процесі реалізації було використано наступне обладнання:
- Частотний перетворювач WEG, Бразилія
- Перетворювач тиску Ascon, Італія
- Клеми Phoenix contact, Німеччина
- Ввідний автомат, лампа-моноблок, реле рівня LOVATO Electric, Італія
- Монтажна продукція, розподільна коробка SCAME, Італія
-
Автоматичний вимикач NOARK, Чехія
- Кнопки, блок живлення AUTONICS, Південна Корея
- Реле Relpol, Польща
- Кондуктометричні датчики рівня Акутек, Україна
- Термостат, вентилятор, решітка Alfa Electric, Італія
- Електромонтажна шафа Завод КУБ–Україна
- MICRO ПЛК Yaskawa, Японія.
Висновок:
Система є гнучкою, розширюваною та вже містить усі базові механізми для ефективної, безпечної та довготривалої роботи насосної станції. Може бути легко адаптована під інші завдання (з 3-ма або більше насосами, резервом, дренажними циклами тощо).
Ми надаємо замовнику:
- Супровідну документацію
- Схеми електропідключення
- Кваліфіковану пусконалагоджувальну підтримку
